Quickie DX2-REM420 Notice D'utilisation page 36

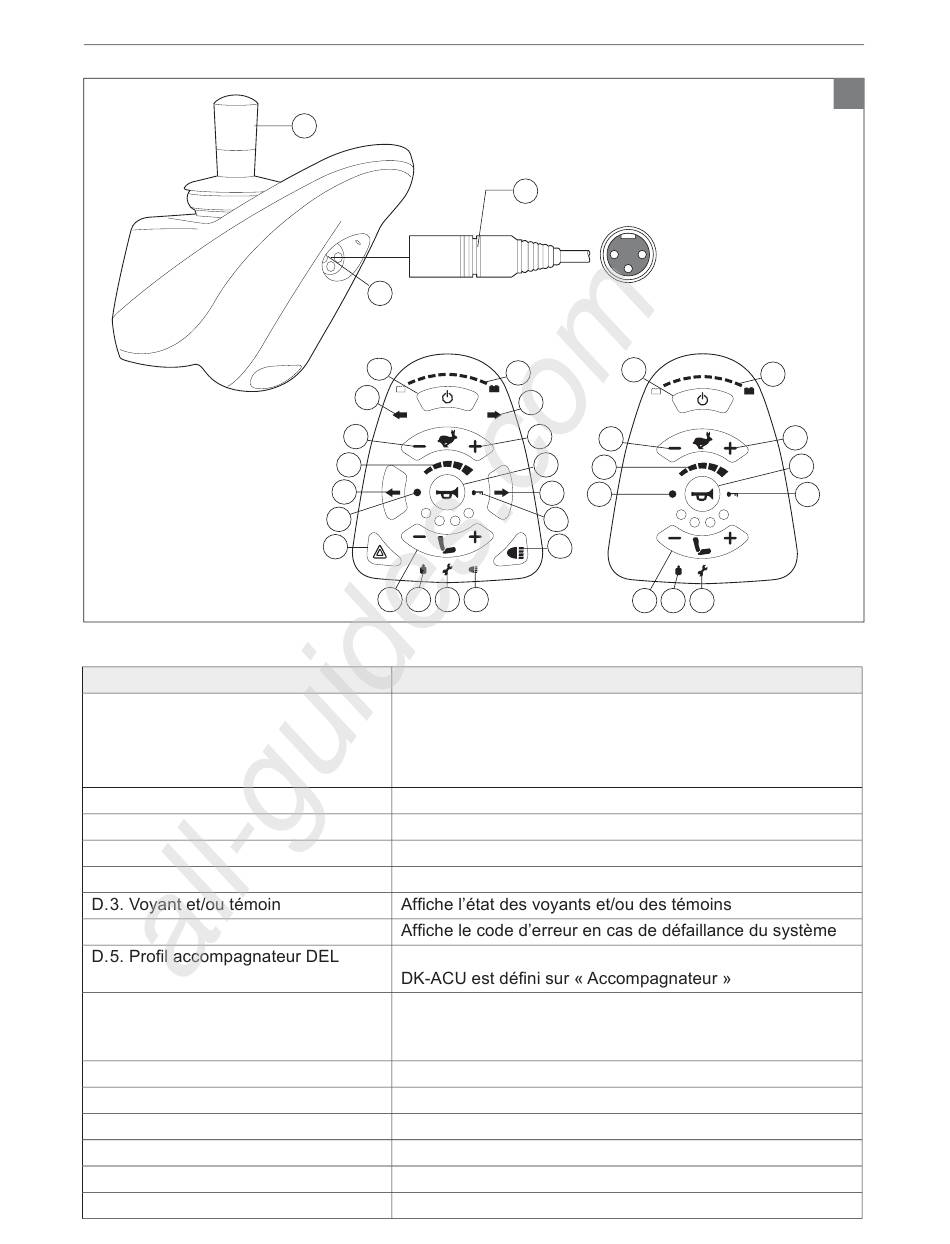

36 Le boîtier de commande
De gauche à droite : DX2-REM420, DX2-REM421
Pièce
A. Levier de commande
B. Bouton ON/OFF
C. Klaxon
D. 1. Témoin de batterie
D. 2. Vitesse maximale
D. 4. Témoin de panne
E. Option de réglage
F. 1. Régulateur de vitesse
F. 2. Régulateur de vitesse
G. Connexion pour la recharge
H. Prise du chargeur de batterie
I. Bouton d'éclairage
J. Témoins lumineux
All manuals and user guides at all-guides.com
A
G
B
D3
F1
D2
K1
1 4
L
2 3
J
E D5 D4 D3
Fonction
En mode « conduite » : rouler et diriger
En mode « réglage » :
• Gauche/droite pour sélectionner le réglage
• Avant/arrière pour activer le réglage
Mettre en marche ou éteindre le boîtier de commande
Avertisseur sonore
Indique le niveau de' charge de la batterie
Représentation de la vitesse maximale
Indique si le module de commande de l'accompagnateur
Pour sélectionner le réglage électrique du siège 1, 2, 3
ou 4. Le DEL de l'actionneur indique la fonction de siège
actuellement sélectionnée.
Vitesse de roulage vers le bas (plus lentement)
Vitesse de roulage vers le haut (plus vite)
Entrée du chargeur de batterie
Branchement du chargeur de batterie
Mettre en marche ou éteindre l'éclairage
Signal lumineux d'avertissement
H
B
D1
D3
F2
F1
C
D2
K2
L
1
M
I
E D5
DX2-REM420/421
3
D1
F2
C
M
4
2 3
D4
