- Page 1 A l i m e n t a i o n t r i p l e H M 7 0 4 2 - 4 Manuel Français...
-
Page 2: Avis Sur Le Marquage Ce
Alimentation triple Elektromagnetische Verträglichkeit / Electromagnetic compatibility / Compatibilité électromagnétique Typ / Type / Type: HM7042-4 EN 61326-1/A1 Störaussendung / Radiation / Emission: mit / with / avec: – Tabelle / table / tableau 4; Klasse / Class / Classe B. -
Page 3: Table Des Matières

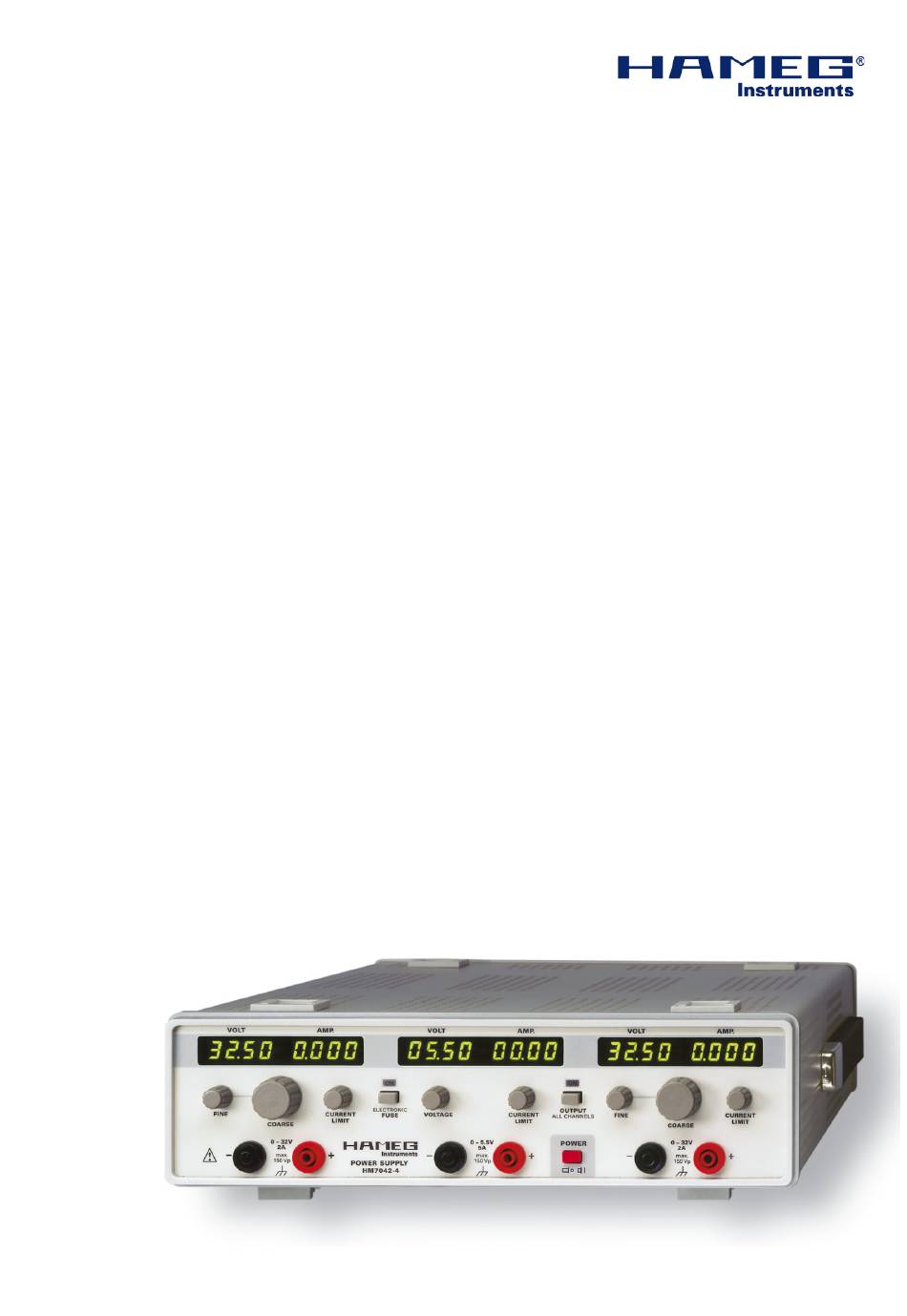

Notions fondamentales sur les alimentations secteur 9 Alimentations linéaires Alimentations à découpage Fonctionnement en parallèle et en série Limitation du courant Fusible électronique Concept de la HM7042-4 Introduction à l’utilisation de la HM 7042-4 Éléments de commande et indicateurs Sous réserve de modifications... - Page 4 H M 7 0 4 2 - 4 A l i m e n t a t i o n t r i p l e H M 7 0 4 2 - 4 2 x 0-32 / 0-2 V et 1 x 0-5,5 V / 0-5 A 3 sorties flottantes indépendantes Bouton poussoir pour activer/désactiver les sorties Affichage du courant et de la tension pour chaque sortie...
-
Page 5: Alimentation Triple Hm7042
Accessoires fournis: Accessoires fournis: Accessoires fournis: Accessoires fournis: Fusible principal: 2 x 5A, 5 x 20 mm, coupure lente Alimentation triple HM7042-4 , câble d’alimentation, Consommation: 330VA max. / 250W Température de fonctionnement: 0° à +40°C manuel Température de stockage: -20 à... -
Page 6: Remarques Importantes
La basse tension de sécurité de 42 V risque d’être Figure 3 dépassée en cas de branchement en série de toutes les tensions de sortie du HM7042-4. Notez qu’il existe dans ce cas un danger de mort lors d’un contact avec les pièces sous tension. Il est supposé... -
Page 7: Utilisation Conforme
2 heures avant de l’utiliser. Le HM7042-4 est disponible dans deux versions. Pour des raisons de sécurité, l’appareil doit exclusivement La référence 23-7042-040A doit être alimentée en 230 VCA être branché... -
Page 8: Désignation Des Éléments De Commande
D é s i g n a t i o n d e s é l é m e n t s d e c o m m a n d e Désignation des éléments de commande Face avant de l’appareil Face arrière de l’appareil Œ... -
Page 9: Notions Fondamentales Sur Les Alimentations Secteur
N o t i o n s f o n d a m e n t a l e s s u r l e s a l i m e n t a t i o n s Les alimentations à découpage secondaire Les alimentations à... -
Page 10: Fonctionnement En Parallèle
élimination du défaut. Exemple: Un appareillage fonctionnant sous 12 V consomme un courant de 2,7 A. Chaque sortie 32 V du HM7042-4 peut délivrer un maximum de 2 A. Pour pouvoir alimenter cet appareillage Concept du HM7042-4 uniquement à partir du HM7042-4, il faut régler les tensions des deux sorties 32 V sur 12 V. -
Page 11: Introduction À L'utilisation De La Hm 7042
Le courant maximum du HM7042-4 dans le cas d’un branche- ment en série est de 2 A. Un courant maximum de 4 A peut être obtenu avec un branchement en parallèle de deux sorties 0-32 V. -
Page 12: Éléments De Commande Et Indicateurs
É l é m e n t s d e c o m m a n d e e t i n d i c a t e u r s Éléments de commande et indicateurs 0-32 V / 2 A 0-5,5 V / 5 A Tension de sortie réglable de 0 à... - Page 13 CURRENT LIMIT. Retirer le court-circuit de la sortie, appuyer sur ELECTRONIC FUSE , la LED (ON) s’allume. Le HM7042-4 se trouve en mode Fusible électronique. Si la valeur limite d’une sortie est atteinte, toutes les sorties sont désactivées simultanément.
