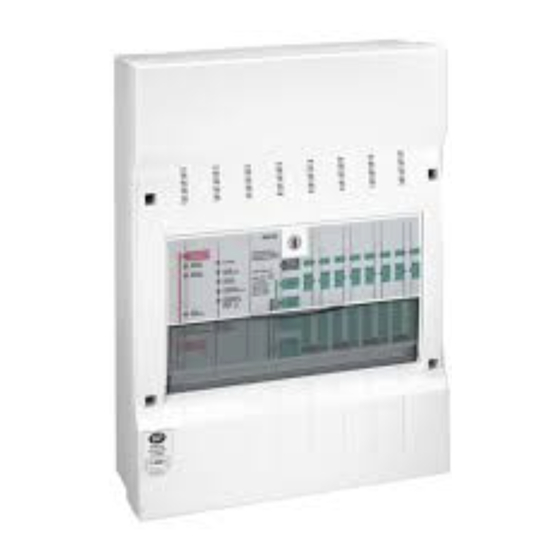

- Page 1 S.S.I. de catégorie B Alarme incendie type 2a MANUEL DE MISE EN ŒUVRE Centralisateur de mise en sécurité incendie type B (C.M.S.I. type B) Réf. 40650...
-
Page 2: Table Des Matières
Avant d’effectuer l’installation, lire la notice, tenir compte du lieu de montage spécifique au produit. TR CY Ne pas ouvrir l’appareil. Tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et habilité par LEGRAND. Toute ouverture ou réparation non autorisée annule l’intégralité... -
Page 3: Mode D'emploi Présentation Du Produit
MODE D’EMPLOI - Présentation du produit Rehausse (en option) réf. 406 98 Trappe amovible de câblage Trappe Carte bornier amovible de câblage Socle peut être monté sur rehausse réf. 406 98... -
Page 4: Descriptif Du Tableau
MODE D’EMPLOI - Descriptif du tableau VEILLE VEILLE GENERALE RESTREINTE ACQUIT. PROCESS. REARMEMENT legrand 406 79 40650 EVACUATION programmation GENERALE CENTRALISATEUR DEFAUT DE MISE EN SECURITE ALARME SECTEUR INCENDIE DE TYPE B DEFAUT DEFAUT VEILLE MODULE BATTERIE RESTREINTE GENERAL DEFAUT... -
Page 5: Sous Le Volet
Voir Voir défauts (page) détails (page) 9 Voyant "DIFFUSEURS SONORES HS" Allumé en fixe pour signaler que la ligne diffuseurs sonores 13, 20 est en position Hors Service Allumé en clignotant pour signaler que la ligne diffuseurs sonores est en dérangement A Voyant "DÉFAUT MODULE GÉNÉRAL"... -
Page 6: Les Différents États Du Tableau
MODE D’EMPLOI - Les différents états du tableau Etat de veille générale Définition, situation du système 40650 EVACUATION GENERALE • Le tableau est opérationnel, il assure la veille du bâtiment. CENTRALISATEUR DEFAUT DE MISE EN SECURITE ALARME SECTEUR INCENDIE DE TYPE B Le tableau changera d’état en cas de feu ou de dérangement. -
Page 7: Etat D'alarme Générale
Etat d’alarme générale Définition, situation du système • Le tableau pilote l’évacuation du public • Les voyants rouges “EVACUATION GÉNÉRALE” 1 et “ALARME” 5 sont allumés en fixe. Le voyant rouge “FEU” H de la boucle activée est allumé. Le tableau émet un signal sonore. Les avertisseurs sont activés. -
Page 8: Installation Présentation Du Système
INSTALLATION - Présentation du système Réf. 406 50 : évolutif de 2 à 8 boucles • Le tableau réf. 406 50 est livré équipé d’un module boucles réf. 406 79. Le module boucles (Réf. 406 79) peut recevoir 2 boucles de détection (déclencheurs manuels). -
Page 9: Démontage, Mise En Place
INSTALLATION - Démontage - mise en place Démontage 3. Dévisser le capot (vis quart de tour) 5. Déposer les trappes. appuyer et tourner. 4. Déposer le capot. 1. Tourner la clé. 2. Ouvrir le volet. Mise en place Côtes de perçage Ø5 maxi Ø5 maxi Ø5 maxi... -
Page 10: Câblage Des Boucles De Déclencheurs Manuels
INSTALLATION - Câblage des boucles déclencheurs manuels Mise en place des modules boucles et borniers Mise en place des modules réf. 406 79 • Faire glisser le module entre 2 colonnes, aller en butée sur le connecteur du module. • Implanter les modules de la gauche vers la droite dans l’ordre du repérage situé... -
Page 11: Câblage Des Déclencheurs Manuels
INSTALLATION - Câblage des déclencheurs manuels Câblage des déclencheurs manuels réf. 380 12/13/35/75 (T.B.T.S.) TEMPO ALARME RESET REST. 5 min. B.P . CONTACT DIFFUSEURS LIGNE 1 LIGNE 2 DERANG CMSI SYNTHESE AUX. SONORES CONTINU 406 28 Exemple de câblage avec réf. 380 12/35 –... -
Page 12: Descriptif De La Fonction Évacuation
INSTALLATION - Raccordement des lignes avertisseurs Descriptif de la fonction évacuation Principe de fonctionnement Diffuseurs sonores en/hors service : - en service, permet le déclenchement des D.S. en cas d’alarme - hors service, empêche le déclenchement des D.S. Contact auxiliaire en/hors service : - en service, permet le basculement du relais lors de l’évacuation générale - hors service, rend inactif le contact auxiliaire Temporisation d’alarme restreinte : permet de régler la durée de l’alarme restreinte (de 0 à... - Page 13 Câblage des diffuseurs sonores (T.B.T.S.) Diffuseurs sonores non autonomes pour alarme générale (son NF S 32-001) B.P . CONTACT DIFFUSEURS DERANG CMSI SYNTHESE 40 diffuseurs sonores max. LIGNE 1 LIGNE 2 AUX. SONORES CONTINU 406 28 réf. 415 08 7 diffuseurs sonores max. réf.
-
Page 14: Lignes De Commande
INSTALLATION - Lignes de commande Descriptif legrand 406 89 Le tableau est équipé de 2 lignes de commandes 40650 à rupture de courant sans contrôle de position EVACUATION programmation GENERALE permettant de piloter des dispositifs actionnés CENTRALISATEUR DEFAUT ALARME DE MISE EN SECURITE SECTEUR de sécurité. -
Page 15: Les Différents Contacts
INSTALLATION - Les différents contacts Caractéristiques Veille Feu sur boucle Réarmement Contacts BOUCLE 0,5 A 48 V 2 A 48 V Fin d’alarme Alarme restreinte Alarme générale générale 2 A 48 V CONTACT 2 A 24 V AUXILIAIRE 1 A 48 V Caractéristiques Veille Appuis sur BP ligne... -
Page 16: Raccordements
INSTALLATION - Raccordements Raccordement batteries (T.B.T.S.) Si utilisation du tableau réf. 406 50 seul Si utilisation de l’ensemble réf. 406 50 + 406 52 Réf. 407 48 Fil rouge 3 , 4 3 , 4 Fil bleu Fusible batteries F5AH250V IN TE Raccordement secteur (B.T.) -
Page 17: Mise En Service Essais Avant Mise En Service
- contrôler l’alimentation 230 volts et le fusible secteur. • Dans le cas où un tableau 406 52 est associé au 406 50 : - vérifier l’alimentation 230 volts de l’A.E.S. (l’afficheur h du C.M.S.I. 406 52 indique E) ou sa liaison avec le tableau 406 52. -
Page 18: Essai Lignes Déclencheurs Manuels
MISE EN SERVICE - Essais avant mise en service (suite) Essai lignes déclencheurs manuels Manipulations Vérifications Incidents éventuels Le voyant rouge “FEU” H de la boucle • Les voyants rouges 5 et H ne Actionner un déclencheur manuel. concernée et le voyant rouge “ALARME” 5 s'allument pas ou le voyant jaune s'allument. -
Page 19: Essai Fonction Alarme Restreinte
Essai fonction alarme restreinte Manipulations Vérifications Incidents éventuels Placer le commutateur “VEILLE RESTR/ GEN” N Le voyant “VEILLE RESTREINTE” 6 s’allume. sur la position veille restreinte. Actionner Le voyant rouge “FEU” H de la boucle Les voyants rouges “FEU” H ne s'allume pas : un déclencheur concernée s’allume, le voyant “ALARME”... -
Page 20: Essai Sur Batteries
MISE EN SERVICE - Essais avant mise en service (suite) Essai sur batteries Manipulations Vérifications Incidents éventuels Le voyant jaune “DEFAUT SECTEUR” 2 • Le voyant vert “SOUS TENSION ” 4 Couper l'alimentation secteur. s’allume. est éteint. La batterie est insuffisamment Le buzzer émet un son continu. -
Page 21: Programmation
MISE EN SERVICE - Programmation 1 - Programmation alarme restreinte Régler la temporisation désirée du commutateur Q. 2 - Mettre les modules boucles en position en service 3 - Procéder au réglage nécessaire Contact Auxiliaire Diffuseurs En service P En service O 4 - Procéder au repérage des boucles de détection 5 - Instruire le dossier d’identité... -
Page 22: Dossier D'identite
DOSSIER D’IDENTITE Adresse de l’installation : Nom et adresse de l’installateur : Nom et adresse du propriétaire : INFORMATIONS REGLEMENTAIRES RELATIVES AUX E.R.P. Etablissement de ………… catégorie Type ………… (Préciser 1-2-3-4-5) (Préciser la lettre) Nombre de bâtiments concernés par l’installation : ………… Existence de locaux de sommeil . -
Page 23: Présentation Des Éléments Du Système
Désignation Quantité Tableau C.M.S.I. type B 406 50 406 52 Extension 406 79 Module boucles pour 406 50 406 79 Module lignes pour 406 52 Reports d'informations Tableau de synthèse 406 76 Tableau de synthèse 744 85 Points de détection... -
Page 24: Essais Réalisés
DOSSIER D’IDENTITE - Essais réalisés Existence de certificat de conformité des matériels installés Observations • CMSI .................. -
Page 25: Présentation Du Système
DOSSIER D’IDENTITE - Présentation du système Conception du S.M.S.I. Le S.M.S.I. comprend ………… boucles de déclencheurs manuels Situation géographique... -
Page 26: Dispositif Actionné De Sécurité
Conception du S.M.S.I. : L’établissement comprend ………… zones de mise en sécurité ………… zone d’alarme Zones Lignes Dispositif Actionné de Sécurité Situation géographique mise mise sécurité sécurité Porte coupe feu : Exutoire : Autres : Porte coupe feu : Exutoire : Autres : Porte coupe feu : Exutoire :... -
Page 27: Maintenance
MAINTENANCE Consignes d’entretien Des contrôles réguliers de l’installation doivent être exécutés : • Toutes les semaines : - test des signalisations du C.M.S.I. • Tous les ans : - test des déclencheurs manuels Maintenance L’installation doit être maintenue en bon état de fonctionnement. Cet entretien doit être assuré : - soit par un technicien qualifié... -
Page 28: Siège Social
LEGRAND SNC au capital de 6 200 000 CS Limoges B 389 290 586 (92 B 412) Code A.P .E. 516 J N° d’identification TVA FR 15 389 290 586 Siège social 128, av. du Maréchal-de-Lattre-de-Tassigny 87045 Limoges Cedex - France ` 05 55 06 87 87 + télex : 580048 F...
