Tecnologic W09Y Instructions Pour L'utilisation

CONTROLEUR ELECTRONIQUE
DIGITAL A MICROPROCESSEUR
POUR UNITES REFRIGERANTES
INSTRUCTIONS POUR L'UTILISATION
Vr. 01 (FRA) - 02/10 - cod.: ISTR-MW09YFRA1
TECNOLOGIC S.p.A.
VIA INDIPENDENZA 56
27029 VIGEVANO (PV) ITALY
TEL.: +39 0381 69871
FAX: +39 0381 698730
internet : http:\\www.tecnologic.it
e-mail: info@tecnologic.it
INTRODUCTION
Dans ce manuel sont contenues toutes les
informations nécessaires pour une installation
correcte et les instructions pour l'utilisation et
l'entretien du produit, on recommande donc de
lire bien
suivantes et de le conserver. Cette publication
est de propriété exclusive de la Société TECNOLOGIC S.p.A.
qui interdit absolument la reproduction et la divulgation,
même partielle, si elle n'est pas expressément autorisée. La
Société TECNOLOGIC S.p.A. se réserve d'apporter des
modifications esthétiques et fonctionnelles à tout moment et
sans aucun préavis. Si un dommage ou un mauvais
fonctionnement de l'appareil crée des situations dangereuses
aux personnes, choses ou aux animaux, nous rappelons que
l'installation doit être prévue de dispositifs électromécaniques
supplémentaires en mesure de garantir la sécurité. La Société
Tecnologic S.p.A. et ses représentants légaux ne se retiennent
en aucune façon responsables pour des dommages éventuels
causés à des personnes ou aux choses et animaux à cause de
falsication, d'utilisation impropre, erronée ou de toute façon
non conforme aux caractéristiques de l'instrument.
TECNOLOGIC spa - W09Y - INSTRUCTIONS POUR L'UTILISATION- Vr. 01 - 02/10 - ISTR-MW09YFRA1 - PAG. 1
W09Y
attentivement les
INDEX
1 DESCRIPTION DE L'INSTRUMENT
1.1 DESCRIPTION GENERALE
1.2 DESCRIPTION DU PANNEAU FRONTAL
2 PROGRAMMATION
2.1 ETABLISSEMENT DU POINT DE CONSIGNE
2.2 PROGRAMMATION STANDARD DES PARAMETRES
2.3 PROTECTION DES PARAMETRES PAR PASSWORD
2.4 PROGRAMMATION
PARAMETRES (NIVEAUX DE PROGRAMMATION DES
PARAMETRES)
2.5 RETABLISSEMENT DE LA CONFIGURATION DES
PARAMETRES DE DEFAULT
2.6 CONFIGURATION DES PARAMETRES AVEC A01
2.7 FONCTION DU VERROUILLAGE DES TOUCHES
3 AVERTISSEMENTS
L'UTILISATION
3.1 USAGE CONSENTI
3.2 MONTAGE MECANIQUE
3.3 CONNEXION ELECTRIQUE
3.4 SCHEMA ELECTRIQUE DE CONNEXION
4 FONCTIONNEMENT
4.1 FONCTION ON / STAND-BY
4.2 MESURE ET VISUALISATION
4.3 ENTREE DIGITALE
4.4 CONFIGURATION DES SORTIES ET DU BUZZER
4.5 SELECTION DU SET POINT ACTIF
4.6 REGULATEUR DE TEMPERATURE
4.7 FONCTION COMPRESSOR PROTECTION ET RETARD
A L'ALLUMAGE
4.8 CONTROLEUR DE DEGIVRAGE
4.8.1 DÉGIVRAGES AUTOMATIQUES
4.8.2 DEGIVRAGES MANUELS
4.8.3 FIN DES DÉGIVRAGES
4.8.4 BLOCAGE DU DISPLAY EN DEGIVRAGE
4.9 CONTROLE DU VENTILATEUR DE L'EVAPORATEUR
4.10 FONCTIONS D'ALARME
4.10.1 ALARMES DE TEMPERATURE
4.10.2 ALARME EXTERNE
4.10.3 ALARME PORTE OUVERTE
4.11 FONCTIONNEMENT
"DOWN/AUX"
5 TABLEAU DES PARAMETRES PROGRAMMABLES
6 PROBLEMES, ENTRETIEN ET GARANTIE
6.1 SIGNALISATIONS
6.2 NETTOYAGE
6.3 GARANTIE ET REPARATIONS
7 DONNEES TECHNIQUES
7.1 CARACTERISTIQUES ELECTRIQUES
7.2 CARACTERISTIQUES MECANIQUES
7.3 DIMENSIONS MECANIQUES, TROUAGE ET FIXAGE
7.4 CARACTERISTIQUES FONCTIONNELLES
7.5 CODIFICATION DE L'INSTRUMENT
1 - DESCRIPTION DE L'INSTRUMENT
instructions
1.1 - DESCRIPTION GENERALE

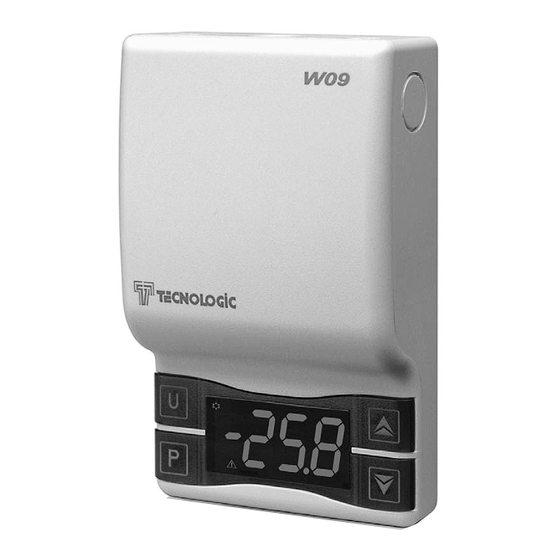

Le modèle W09Y est un contrôleur digital à microprocesseur
utilisable surtout pour les applications de réfrigération munie de
contrôle de température avec réglage ON/OFF et contrôle de
dégivrage à intervalles de temps par l'arrêt du compresseur, par
chauffage électrique ou à gaz chaud/inversion de cycle.
L'instrument prévoit jusqu'à 3 sorties à relais, 3 entrées pour
sondes de température PTC ou NTC et ,en alternative à une entrée
pour sondes de température, une entrée digitale.
L'appareil peut être équipé d'une sonnerie interne pour la signali-
sation acoustique des alarmes.
Les 3 sorties sont utilisables pour la commande du compresseur
ou du dispositif de contrôle de la température, du dégivreur, des
ventilateurs
précédentes fonctions d'un dispositif auxiliaire ou d'alarme.
Les 3 entrées pour sondes de température sont utilisables pour la
mesure de la température de la cellule, pour la mesure de la
PERSONNALISEE
POUR
DES
de l'évaporateur ou à
DES
L'INSTALLATION ET
TOUCHES "U" ET
une quelconque des
