2. Faites passer les câbles dans le grand trou de la base de montage. Levez la
base de montage à l'horizontale contre le mur (à titre esthétique unique-
ment; le module d'affichage n'a pas besoin d'être à l'horizontale pour
fonctionner correctement) et marquez les deux trous de fixation sur le
mur. Voir Fig. 6.

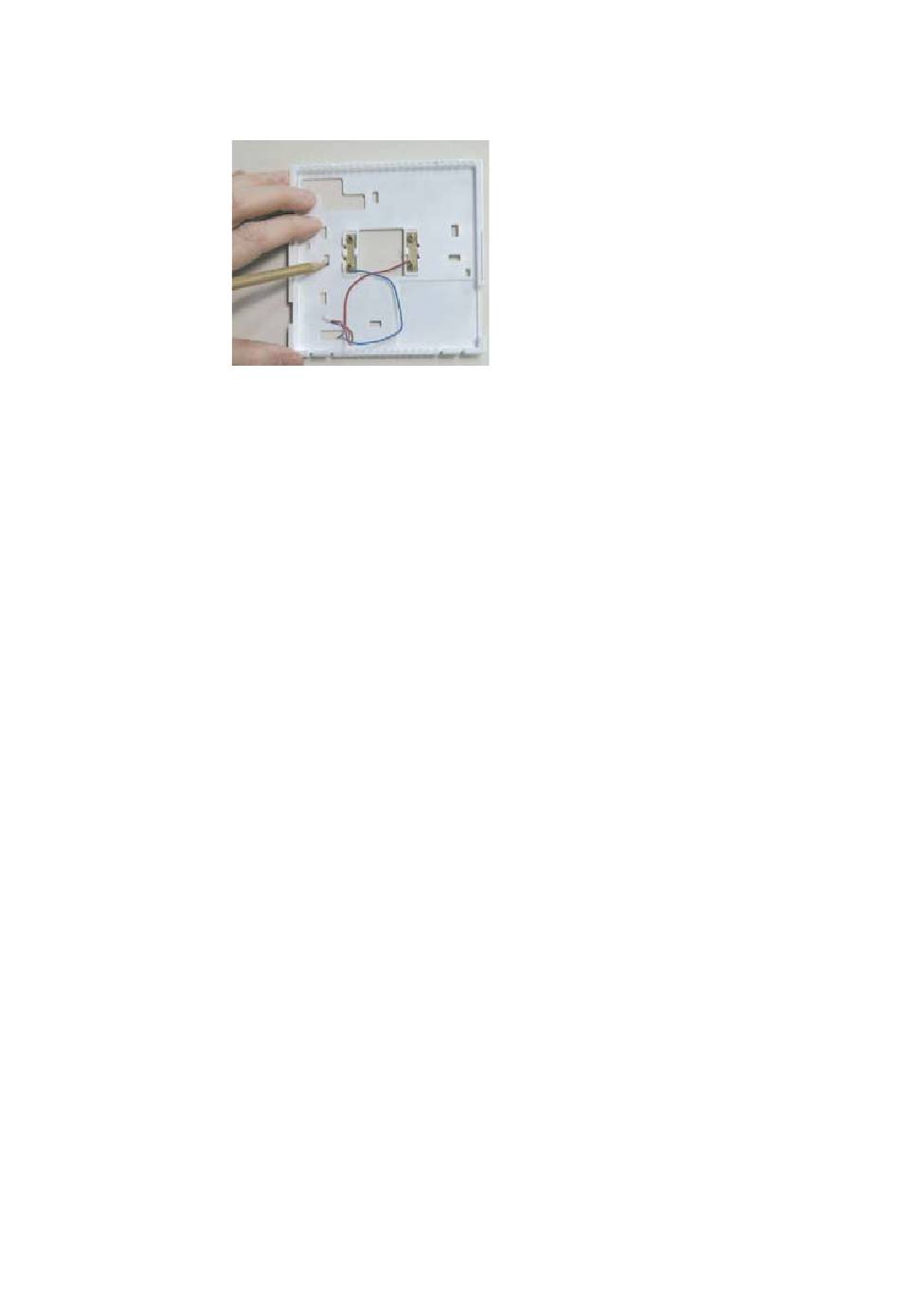

Fig. 6 - - Montage de la plaque arrière
3. Percez deux trous de 5 mm (3/16 po) dans le mur là où sont les marques. La
commande du Thermidistat peut être fixée sur une boîte de jonction standard,
le cas échéant. Les trous de la base de montage de la commande du Thermi-
distat correspondent aux trous de fixation de la boîte de jonction.
4. Fixez la base de montage arrière au mur à l'aide des 2 vis et des chevilles
fournies. D'autres trous sont disponibles pour une fixation plus stable si né-
cessaire. Assurez- -vous que tous les câbles dépassent du trou de la base de
montage.
5. Adaptez la longueur et le chemin de chaque câble pour qu'ils atteignent la
borne et le connecteur appropriés sur la base de montage, avec 6,35 mm
(1/4 po) de câble en plus.
