4.2.3 Fermeture de l'unité intérieure
1 Rebranchez le raccordement à la terre au panneau supérieur
du coffret électrique.
2 Fermez le couvercle du coffret électrique.
3 Réinstallez le panneau supérieur.
4 Vérifiez que le panneau supérieur est monté correctement.
5 Vissez les vis du panneau supérieur pour le fixer.
6 Remettez le coffret électrique en place.
7 Réinstallez le panneau de l'interface utilisateur.
REMARQUE
Lors de la fermeture de l'unité intérieure, veillez à ce que le
couple de serrage ne dépasse PAS 4,1 N•m.

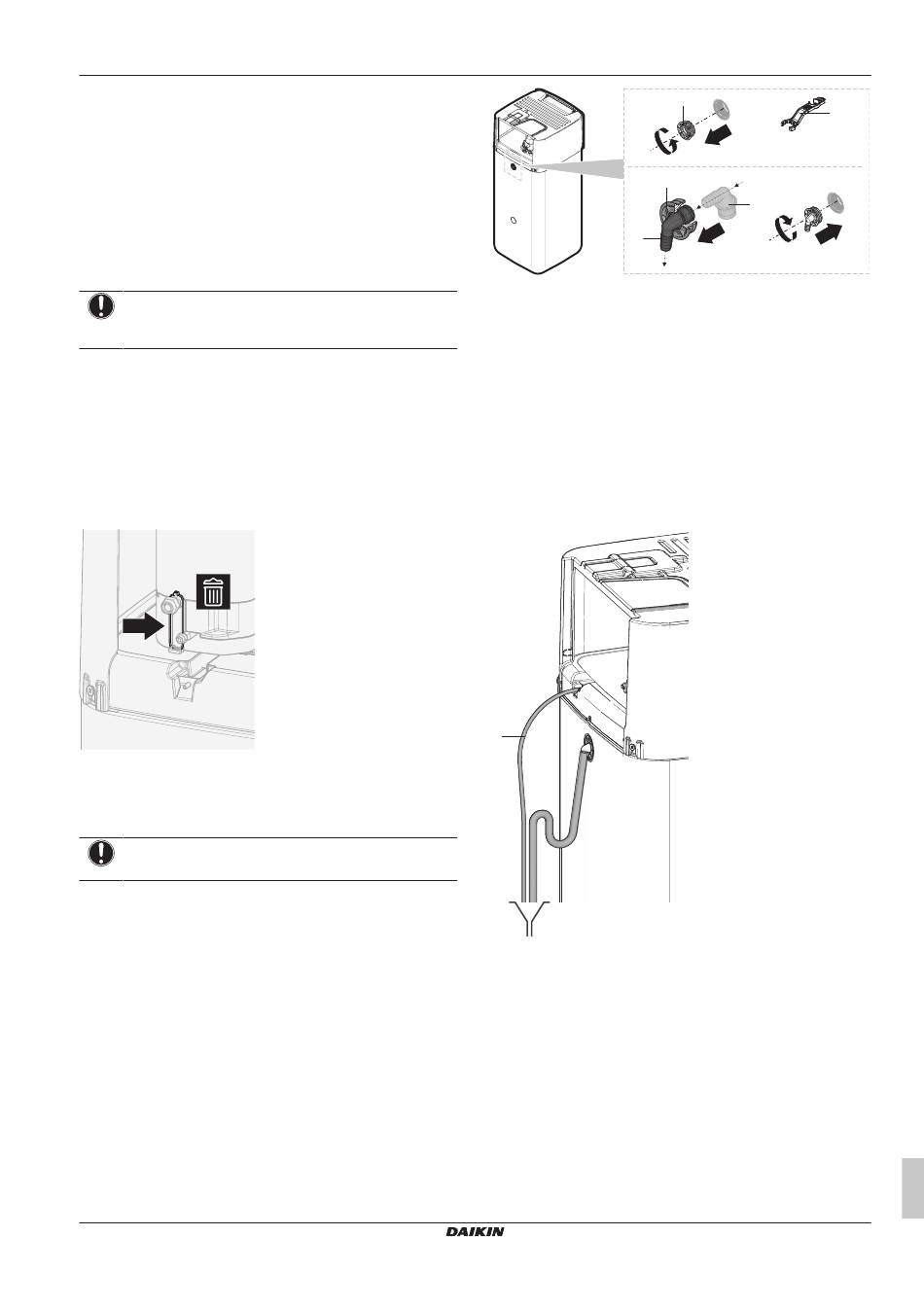

4.3 Montage de l'unité intérieure
4.3.1 Installation de l'unité intérieure
1 Soulevez l'unité intérieure de la palette et placez-la sur le sol.
Reportez-vous également à
intérieure" [ 4 6].
2 Enlevez l'attache-câble (sécurité de transport). Reportez-vous
également à "4.2.1 Ouverture de l'unité
3 Raccordez le flexible d'évacuation au drain. Reportez-vous à la
section "4.3.2 Raccordement du flexible d'évacuation au
drain" [ 4 13].
4 Faites glisser l'unité intérieure en position.
REMARQUE
Niveau. Assurez-vous que l'unité est de niveau.
4.3.2 Raccordement du flexible d'évacuation au
drain
L'eau qui déborde du réservoir de stockage de l'eau ainsi que l'eau
qui s'accumule dans le bac à condensats doivent être vidées. Vous
devez raccorder les flexibles d'évacuation à un drain adapté,
conformément à la législation en vigueur.
1 Ouvrez les bouchons à vis.
EHSH/X(B)04+08P30+50EF
Daikin Altherma 3 R ECH₂O
4P678717-1A – 2022.07
"3.1.2 Manipulation de l'unité
intérieure" [ 4 11].
a
c
a Bouchon à vis
b Clé de montage
c Raccordement de débordement
2 Insérez le raccordement de débordement dans le bouchon à
vis.
3 Montez le raccordement de débordement.
4 Fixez un flexible d'évacuation
débordement.
5 Raccordez le flexible d'évacuation à un drain adapté. Assurez-
vous-en que l'eau puisse s'écouler par le flexible d'évacuation.
Assurez-vous que le niveau de l'eau ne peut pas dépasser le
débordement.
6 Raccordez le flexible du bac à condensats au raccord du bac à
condensats et raccordez-le à un drain approprié.
a
a Flexible du bac à condensats
7 Raccordez la soupape de décharge de pression à un drain
approprié conformément à la législation applicable. Veillez à ce
que la vapeur ou l'eau qui pourrait s'échapper soit évacuée à
l'abri du gel, de manière sûre et visible.
4 Installation de l'unité
a
b
1
c
3
2
au raccordement
