Programmation
¾ Le mode
Divert DC
CC, en raison d'une tension CC (des batteries) élevée. La sortie AUX commande un relais plus important, qui
achemine le courant qu'il reçoit vers une charge CC dédiée.
Cette fonction comporte des paramètres de tension CC et de temps réglables.
¾ Le mode
Divert AC
CA, alimentée par l'onduleur, en raison d'une tension CC (des batteries) élevée. La sortie AUX commande un
relais plus important, qui achemine le courant reçu vers une charge CA dédiée.
REMARQUE :
Si la charge de l'onduleur excède la limite d'ampérage du système, la sortie AUX se désactive afin d'éviter
~
une surcharge.
En présence de conditions variables, la sortie AUX n'est activée qu'une fois par minute. Cela sert à éviter
~
une périodicité rapide nuisible de la charge CA lorsque les conditions des batteries changent rapidement.
Cette fonction comporte des paramètres de tension CC et de temps réglables.
¾ Le mode
AC Drop
(chute CA) active la sortie AUX dès le débranchement de l'onduleur d'une source CA. Il
peut activer un témoin lumineux (ou une alarme) indiquant la défaillance du réseau électrique ou la
désactivation d'un générateur. Ce menu ne comporte pas de paramètre réglable.
88
(détourner CC) active la sortie AUX pour détourner l'énergie excessive vers une charge

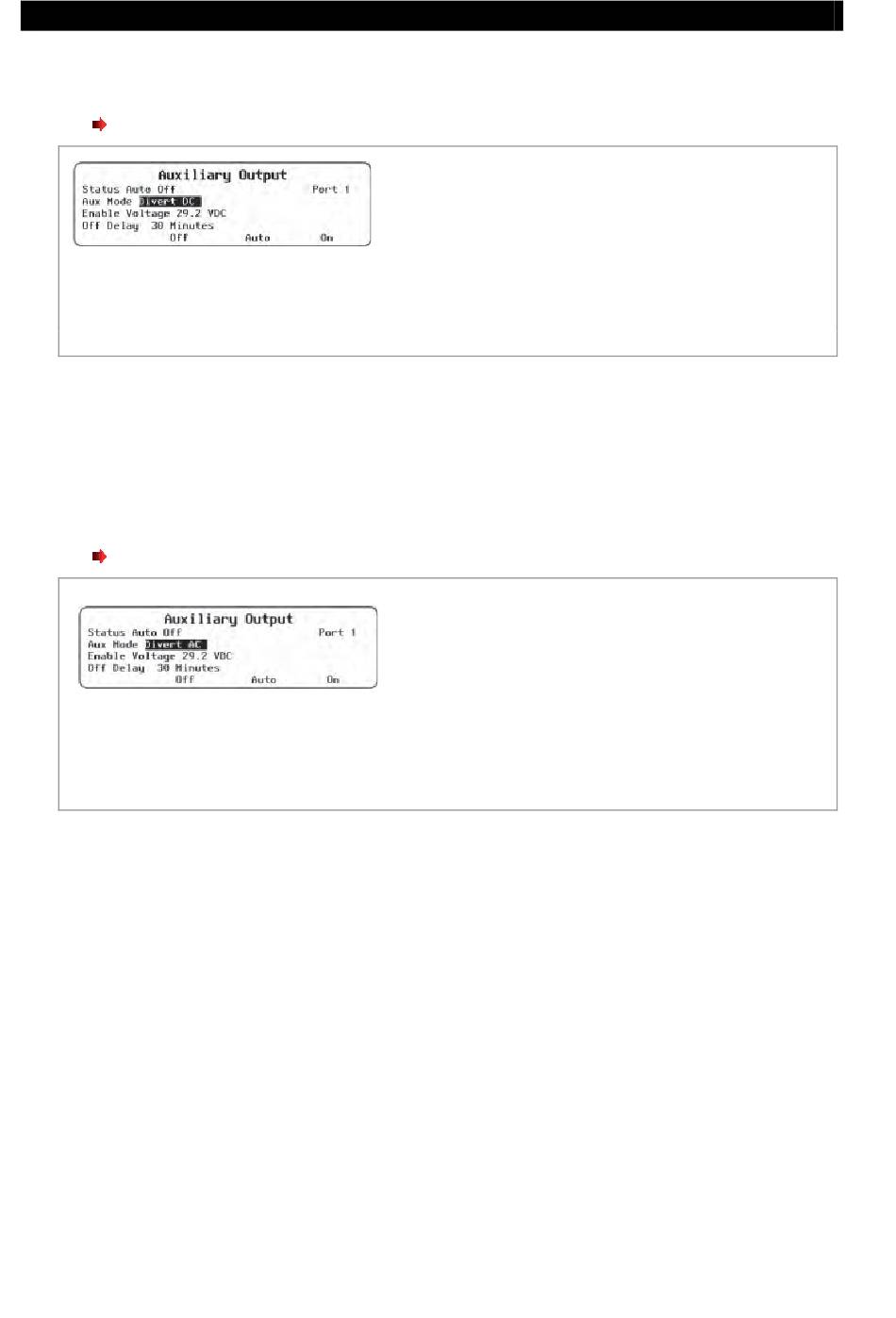

Figure 104
(détourner CA) active la sortie AUX pour détourner l'énergie excessive vers une charge
Figure 105
Points de consigne :
¾
Enable Voltage
– Règle le seuil de tension élevée auquel la
Divert DC
fonction active la sortie AUX. Elle demeure active tant
que la tension est supérieure au point de consigne.
¾
OFF Delay
– Empêche la sortie AUX de se réactiver pendant un
certain temps, même si la tension s'élève de nouveau au-delà du
point de consigne Enable Voltage
périodicité nuisible de la fonction
Détourner CC
Points de consigne :
¾
Enable Voltage
– Règle le seuil de tension élevée auquel la
Divert AC
fonction active la sortie AUX. Elle demeure active tant
que la tension est supérieure au point de consigne.
¾
OFF Delay
– Empêche la sortie AUX de se réactiver pendant un
certain temps, même si la tension s'élève de nouveau au-delà du
Enable Voltage
point de consigne
périodicité nuisible de la fonction
Détourner CA
. Cela sert à empêcher la
Divert DC
.
. Cela sert à empêcher la
Divert AC
.
