Saxun 2 COLONNES PARALLELES P-150 Instructions De Montage page 5

Pour obtenir l'angle droit par rapport au mur, suivre les ins-
tructions détaillées ci-après:
1 Marquez la largeur totale de la pergola sur le mur où elle
sera installée.
2 Tracer sur le mur et parallèlement un point à 1500 mm
perpendiculairement aux extrêmes de la mesure de la per-
gola.
3 tracer deux autres points à 1500 mm perpendiculaire-
ment aux extrêmes de la mesure de la pergola.
4 La mesure exacte des diagonales entre les points mar-
qués pour former un angle droit doit être de 2121,32 mm
(comme indiqué dans l'image).
Une fois que les mesures de l'angle de 90º ont été marquées,
commencer à installer les fixations de base à l'aide de la vis-
serie (M12) (non fournie), au moins de qualité AISI 304 (acier
inox).

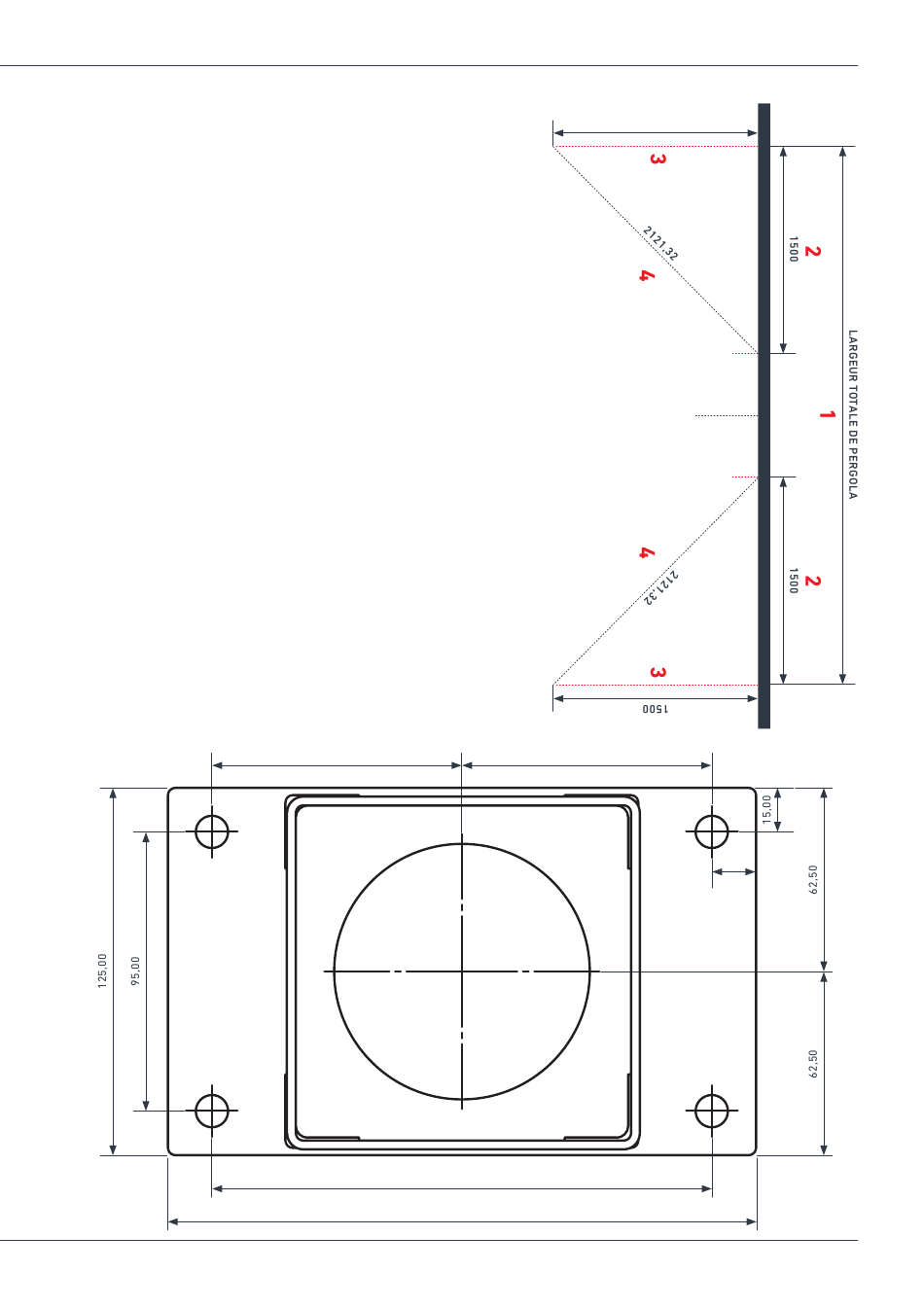

PLAN DE FIXATION DE LA SUPERFICIE S
85,00
170,00
200,00
INSTRUCTIONS DE MONTAGE 2 COLONNES PARALLÈLES P-150
1500
85,00
15,00
3
