Raccordements Latéraux Avec Poutre Fermeture - Saxun 2 COLONNES PARALLELES P-150 Instructions De Montage

PERGOLA BIOCLIMATIQUE

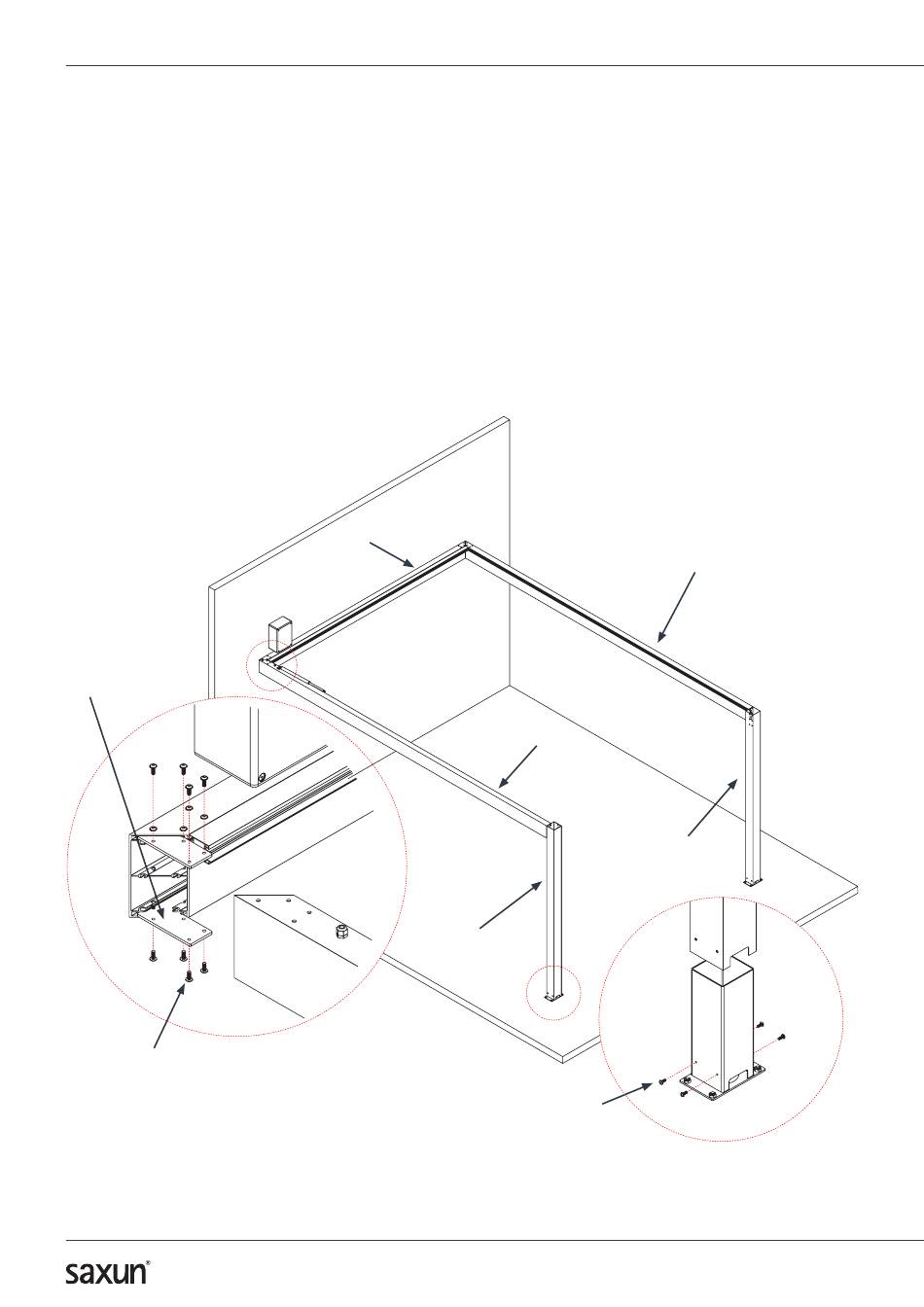

1.5 RACCORDEMENT LATÉRAUX AVEC POUTRE FERMETURE
Une fois les deux côtés assemblés, ils seront reliés à l'aide de la poutre FERMETURE fixée au mur. La poutre FERMETURE
comporte des équerres aux extrémités, où seront embouchées les poutres DROITE et GAUCHE, à la fois, nous laissons
tomber les colonnes A et B en les faisant coïncider sur les bases et nous les fixons aux vis BHC (ISO 7380) A2 M6x16 mm
(bien aligner les onglets en serrant les vis.
Une fois les deux poutres DROITE et GAUCHE embouchées à la poutre FERMETURE, laisser glisser les colonnes A et B en
les faisant coïncider sur les bases et en les fixant avec les vis BHC (ISO 7380) A2 M6x16 mm.
Comme indiqué au point antérieur, avant d'installer les poutres latérales, il ne faut pas oublier de passer le câblage
à la poutre de fermeture et de le faire sortir sur l'extérieur pour réaliser les connexions dans le logement étanche.
ÉQUERRES 90º POUTRE
P220x100
Réf. 023116
VIS
BCH (ISO 7976) A2 M8x50
Réf. 050198
POUTRE FERMETURE
POUTRE GAUCHE
COLONNE B
VIS
BCH (ISO 7976) A2 M8x50
Réf. 050198
POUTRE DROITE
COLONNE A
