Sommaire des Matières pour Digitus Pop-Out

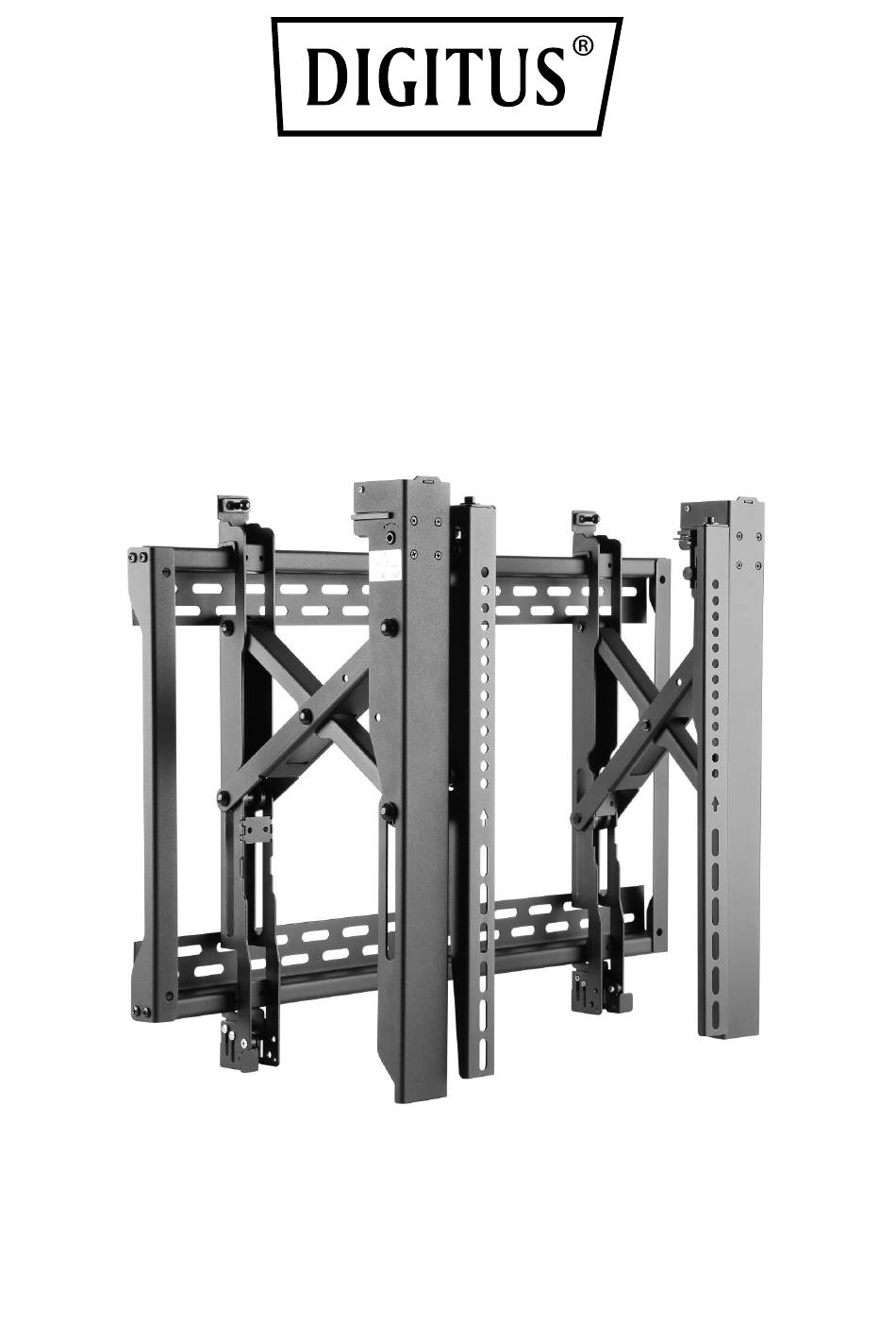

- Page 1 Support mural Pop-Out pour écran, 45-70" Instructions de montage DA-90446...
-
Page 2: Fonctionnalités
8. Alignement précis de l’écran : Ajustement de la hauteur / profondeur 9. Quick Lock : Verrouille / déverrouille l’écran 10. Système de verrouillage pop-out : Assure la sécurité en empêchant la possibilité d'un déclenchement accidentel 3. CONTENU DE LA LIVRAISON 1. - Page 3 67 x 52,4 x 9,5 cm (l x P x H) Poids : 10,55 kg 5. Instructions de montage plaque murale montant M5x8 support Pop-Out gauche support Pop-Out droite pièce de blocage en plastique Sachet M M5x14 M6x14 M8x20 M6x30...
- Page 4 Sachet W ST6.3x55 tirefond béton Rondelle D6 1. Dimensions du produit...
- Page 5 2. Installation du mur vidéo X=longueur de l’écran Y=hauteur de l’écran...
- Page 6 3. Assemblage de la plaque murale Attachez les montants aux plaques murales en utilisant les vis appropriée. 4. Montage sur un mur en brique ou en béton Marquez l'emplacement Percez des avant- exact des trous de trous montage Visser la plaque murale au mur...
- Page 7 ATTENTION Les installateurs doivent s’assurer que la surface d'appui est capable de supporter en toute sécurité le poids combiné de l'équipement et de tous les matériels et composants connectés. X=longueur de l’écran Y=hauteur de l’écran...
- Page 8 5. Installations des supports Pop-Out Clé Allen Retirez la clé Allen des supports Pop-Out. joint à rotule Poussez le support Pop-Out jusqu'à ce que la rotule soit bien en place.
- Page 9 Remarque : Vérifiez le sens de montage VESA 600x400 (vers le haut) Haut de l’écran Pour VESA 600x400, les positions de « D » et « C » sont inversées. 5-1 Écrans plats...
- Page 10 5-2. Écrans incurvés Remarque : Choisissez les vis, rondelles et entretoises appropriées (si nécessaire) en fonction du type d'écran. Positionnez les supports de l'adaptateur aussi près que possible du centre de l'écran. Fixez les supports de l'adaptateur à l'écran. Serrez toutes les vis mais sans forcer.
-
Page 11: Accrochage De L'écran À La Plaque Murale
6. Accrochage de l’écran à la plaque murale Tournez les pièces de blocage vers le bas pour fixer la plaque murale et serrez les vis pour la sécuriser. Utilisez un cadenas pour empêcher le vol de l'écran (cadenas non inclus). 7. - Page 12 Ajustement de l’inclinaison Ajustement de la hauteur...
- Page 13 Ajustement de la profondeur Remarque : Ne pas utiliser l'extrémité courte de la clé Allen pour serrer la vis de réglage. Utilisez l'extrémité longue de la clé Allen pour serrer la vis de réglage.
-
Page 14: Mise À Niveau De L'écran
8. Mise à niveau de l’écran... - Page 15 Ajustez l'écran pour qu'il reste de niveau (vertical et horizontal). Remarque : Utilisez la pièce de blocage en plastique pour mesurer et maintenir un espace de 1,2 mm entre les écrans. Remarque : Installez/ajustez les écrans dans l'ordre indiqué. www.assmann.com ASSMANN Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid...
