6.2125.090
Détecteur CI 732 / Centre de séparation CI 733
3 Raccorder le réservoir de rejet
• Introduire les capillaires de sortie des deux blocs détecteurs
dans un réservoir de rejet suffisamment grand et les y fixer.
4 Connecter 732 à 733
• Enficher une extrémité du câble 6.2125.090 dans la prise 14
"733 IC Separation Center" du premier Détecteur CI 732 et
le fixer à l'appareil en tournant les vis du connecteur (cf fig. 7).
• Enficher l'autre extrémité du câble 6.2125.090 dans la prise
36 "732 IC Detector" du Centre de séparation CI 733 et le
fixer à l'appareil en tournant les vis du connecteur.
• Enficher une extrémité du câble 6.2125.090 dans la prise 14
"733 IC Separation Center" du second Détecteur CI 732 et
le fixer à l'appareil en tournant les vis du connecteur.
• Enficher l'autre extrémité du câble 6.2125.090 dans la prise
45 "732 IC Detector" du Centre de séparation CI 733 et le
fixer à l'appareil en tournant les vis du connecteur.

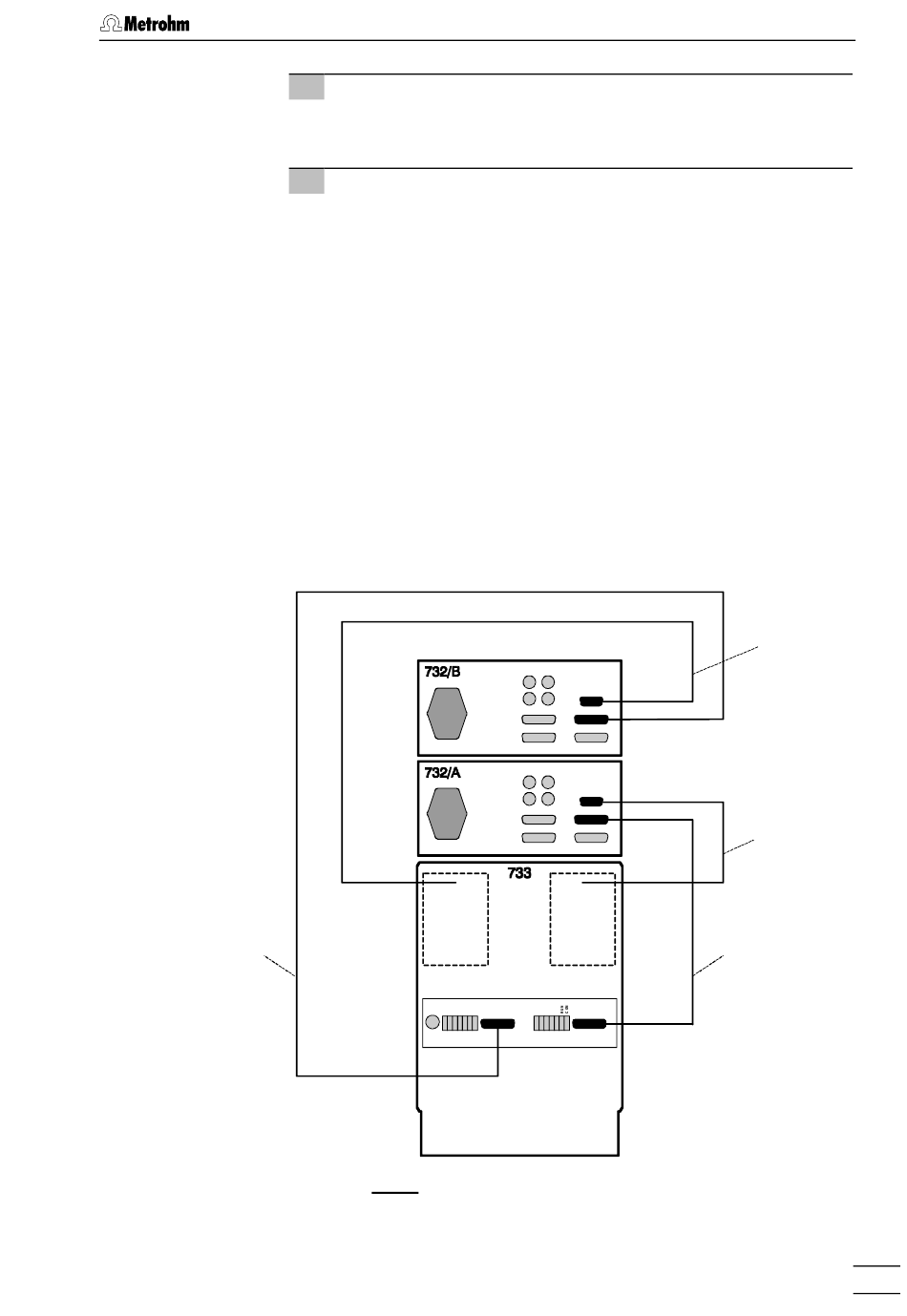

Fig. 7: Raccordement 732 – 2.733.0X20
2.3 Raccordement du Centre de séparation CI 733
Câble du bloc
détecteur
Câble du bloc
détecteur
6.2125.090
15
