Mode d'emploi 555 629
4
Utilisation

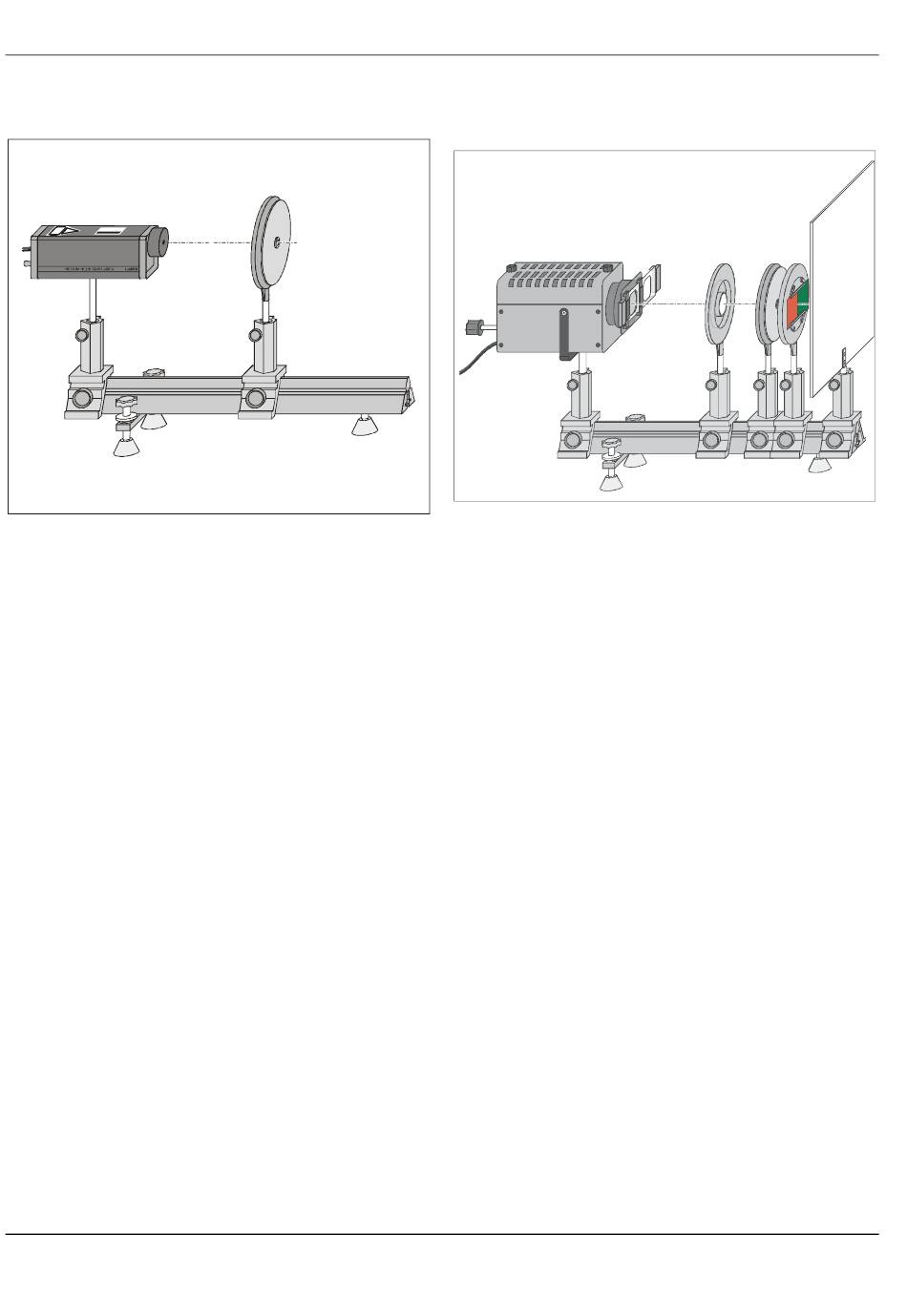

4.1 Montage avec le laser :
Matériel supplémentaire recommandé :
1 laser He-Ne
1 banc d'optique
2 cavaliers
Si on utilise un laser, la figure de diffraction (monochrome) se
voit particulièrement bien :
- Disposer le réseau croisé dans la marche des rayons du
laser de manière à ce que le volant soit du côté qui tourne
le dos au laser.
- Orienter le laser vers l'ouverture du réseau.
- Observer la figure de diffraction sur un mur placé à une
certaine distance.
- Faire rapidement tourner le réseau croisé.
LD Didactic GmbH . Leyboldstrasse 1 . D-50354 Huerth / Germany . Phone (02233) 604-0 . Fax (02233) 604-222 . e-mail: info@ld-didactic.de
by LD Didactic GmbH
471 840
par ex. 460 32
par ex. 460 351
4.2 Montage avec la source lumineuse à halogène :
Matériel supplémentaire nécessaire
1 ampoule à halogène 12 V / 100 W
1 source lumineuse à halogène
1 passe-vues
1 source de tension
1 lentille, f = 100 mm
1 monture-support avec pinces à ressort
1 écran translucide
1 banc d'optique
5 cavaliers
- Régler la source lumineuse à halogène de manière à ce que
la lumière émerge à l'horizontale.
- Positionner le diaphragme de 1 mm dans le passe-vues
dans la marche des rayons.
- Déplacer la lentille de telle sorte que le diaphragme à trou
soit représenté avec netteté sur l'écran.
- Placer le réseau croisé dans le foyer derrière la lentille de
manière à ce que le volant soit du côté tourné vers l'écran.
- Installer les deux filtres colorés dans la monture-support
avec pinces à ressort de manière à ce que chacun d'eux re-
couvre une moitié de la figure de diffraction.
- Faire rapidement tourner le réseau croisé.
Page 2/2
450 63
450 64
450 66
521 25
460 03
460 22
441 53
par ex. 460 32
par ex. 460 351
Printed in the Federal Republic of Germany
Technical alterations reserved
