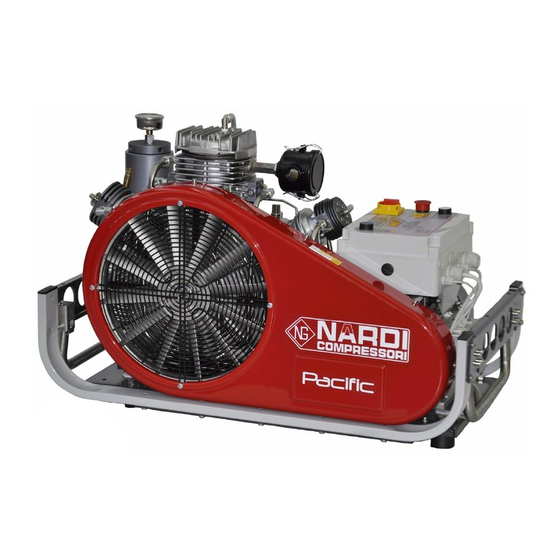

- Page 1 PACIFIC E23 – EG23 PACIFIC E23 PACIFIC EG23 COMPRESSEUR DE PLONGEE HAUTE PRESSION Manuel d'utilisation et d'entretien P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 2 L'utilisation de ce compresseur ne peut se faire ATTENTION, qu'après avoir lu entièrement tous les paragraphes de ce manuel. P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
-
Page 3: Table Des Matières
Brèv e Introduction page 05 1.04 Description du bloc compresseur page 06 1.05 Description du PACIFIC E23 – EG23 (Air respirable) page 07 1.06 Données techniques PACIFIC E23 – EG23 page 08 REGLES DE SECURITE POUR L'UTILISATION DU COMPRESSEUR page 09 2.01... - Page 4 Vues éclatés de la rampe de gonflage avec les raccords page 48 Vues éclatés du système de purge automatique page 49 CARNET D'ENTRETIEN page 50 P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
-
Page 5: Information De Base
BREVE INTRODUCTION: PACIFIC E23 – EG23 est un compresseur haute pression utilisée pour comprimer de l ' air pour respirer en plongée sous- marine, lutter contre les incendies et les appli c ations militaires, entre autres. La pression max i m ale de compression peut monter jusqu'à... -
Page 6: Description Du Groupe De Compression
13. Pompe à huile à engrenages pour lubrification à alimentation forcée 14. Filtre à huile 15. Bouchon de remplissage d'huile 16. Bouchon de vidange du carter d'huile et robinet P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr... -
Page 7: Description Du Pacific
1.05 DESCRIPTION DU PACIFIC E23 – EG23 : La structure du PACIFIC E23 – EG23 est très robuste, conçu pour éliminer les vibrations en les transmettant à la terre. Tous les éléments du châssi s sont peints av ec des revêtements époxy permettant une très bonne résistance à la corrosion afin de garantir une plus longue durée de vie du compresseur. -
Page 8: Caracteristiques Techniques Pacific
PACIFIC E23 – EG23 1.06 CARACTERISTIQUES TECHNIQUES PACIFIC E23 – EG23 : TABLEAU DES CARACTERISTIQUES TECHNIQUES Description PACIF IC E23 PACIF IC E G23 Pression de service 200 bars 300 bars 200 bars 300 bars Débit 230 l/mn– 13,8 m3/h 230 l/mn–... -
Page 9: Regles De Securite Pour L'utilisation Du Compresseur
. • Remplacez régulièrement l es cartouches de filtration, uniquement avec les produits Nardi Compressori d'origine (matériel testé) . • Videz les condensats régulièrement si le compresseur a une purge manuelle . Dans le cas d'un compresseur équipé de purges automatiques, vérifiez qu'il purge au moins toutes les 10 minutes. -
Page 10: Regles Generales De Securite
Ne remplacez pas les pièces endommagées si vous n'avez pas les pièces d'origine. • Ne modifiez pas le compresseur sans l'autorisation expresse de Nardi Compressori. • En cas d'usure visible ou de détérioration d'élém ents du compresseur, ne pas utiliser l'utiliser jusqu'à... -
Page 11: Garantie Et Assistance
Si la réparation a lieu en dehors de chez Nardi Compressori ou d'un rev endeur agréé, le coût d'ex pédition de pièces de rechange est à la charge de l'acheteur (le remplacement des pièces défectueuses ne doit être effectuée que par un personnel technique qualifié. -
Page 12: Installation
7 jours après la li v raison. Le compresseur PACIFIC E23 - EG23 est conçu pour faciliter sa manipulation. L'écartement des silents blocs fi x és sous le châssis permet le passage d'un transpalette. -
Page 13: Piece Avec Une Ventilation Artificielle
égal ou supérieur à celui indiqué par le calcul (v oir tableau D). Circulation d'air minimum ( m³/h ) = Débit du compresseur ( l/min ) x 7,5 Tab. D 13 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr... -
Page 14: Conduit D'alimentation Pour L'aspiration D'air
Av oir un électricien capable de vérifier que le système est conforme et qu'il peut supporter la puissance maximale du compresseur représenté sous le label CE par NARDI COMPRESSORI. Il est recommandé d'installer un di s joncteur ou un fusible adapté à la consommation de puissance du moteur. -
Page 15: Guide De Demarrage Rapide
- Vous pouv ez voir le sens de rotation dans l'i m age ci-dessus. Assurez-v ous que le sens de rotation est correct. 15 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr... -
Page 16: Préparation Au Démarrage Du Compresseur
à la rupture ou à l'ex plosion du compresseur. Tous les compresseurs sont testés par NARDI COMPRESSORI av ant la li v raison, mais pour la mi s e en marche, vous dev ez sui v re ces étapes de sécurité: - Av ant d'allumer la machine, tous les utilisateurs du compresseur doi v ent lire attentiv ement et comprendre le manuel de maintenance de l ' utilisateur. -
Page 17: Utilisation Des Robinets De Gonflage
- Purgez l ' air résiduel entre la bouteille et le robinet de gonflage et débranchez le robinet de la bouteille. Si vous avez besoin d' u tiliser le compresseur à une pression supérieure à 225 bar Nardi Compressori peut fournir le matériel requis pour remplir à une pression plus élevée avec des robinets de gonflage,... -
Page 18: Entretien Et Reparation
été fait, les heures de fonctionnement de la machine et la signature du techni cien qualifié qui entretien la machine. IMPORTANT: Toutes les opérations de maintenance doivent être effectuées par le personnel technique de NARDI COMPRESSORI ou par du personnel technique qualifié agréé. IMPORTANT: Toutes les opérations de maintenance doivent être effectuées avec le compresseur hors tension et le câble d'alimentation débranché. -
Page 19: Huile
HUILE: L'huile est un élément très important pour la durée de v ie du compresseur. Nardi Compressori a étudié le compresseur afin qu'il dispose d'une grande quantité d'huile et de la capacité importante du filtre à huile. Un aimant est fi x é sur le bouchon de vidange afin d'attirer toutes les impuretés métalliques qui se déposent au fond du carter. -
Page 20: Remplacement Du Filtre À Huile
• Nettoy ez avec un chiffon humide à l'intérieur bloc du filtre ainsi que le couv ercle. Insérez la nouv elle cartouche de filtre et refermez le couv ercle. 20 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr... -
Page 21: Entretien Des Separateurs Intermediaires
La durée de vie des composants du filtre est déterminée par le nombre d'heures de fonctionnement du compresseur en raison de la pressurisation et la dépressurisation du filtre a chaque cycle de purge. Nardi Compressori recommande qu'une inspection technique soit effectuée toutes les 500 heures de fonctionnement. Le corps du filtre doit être remplacé... - Page 22 être utilisé. Il est recommandé d'utiliser uniquement des cartouches fournies par Nardi Compressori . Les cartouches ne doi v ent pas être régénérées, Les tableaux fournis ont été dév eloppés en utilisant des paramètres constants et des cartouches neuves telles que fournies par Nardi Compressori .
- Page 23 PACIFIC E23 – EG23 23 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 24 PACIFIC E23 – EG23 24 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
-
Page 25: Soupape De Maintien De Pression
' air et la durée de v ie de la cartouche. Lorsque le compresseur est en marche, La soupape reste fermée jusqu'à ce que la totalité du sy stème atteigne 150 bars, puis s'ouv re. Cette soupape est réglée d'origine par NARDI COMPRESSORI. Aucun étalonnage supplémentaire n'est nécessaire. 7.14 CULASSES ET CLAPETS: Les clapets d'aspiration et d'échappement sont de... -
Page 26: Remplacem Ent Du Clapet - 1° Étage
• Vérifier le joint torique et le remplacer s'il est endommagé. • Remonter la culasse. • Re fi x er les tubes de refroidissement. 26 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr... -
Page 27: Remplacem Ent Des Clapets - 3° Étage
• Mettre la culasse dans un étau. • Dév i s ser le corps des clapets (l'un de ces éléments est dév i s sé av ec un outil spécial qui doit être demandé à Nardi Compressori). • Nettoy er et enlev er tous les débris. -
Page 28: Robinets Et Flexibles De Gonflage
Ces paramètres peuvent être modifiés soit sur le panneau de contrôle électronique (pour les modèles équipés), soit sur l'écran situé sur l'électrovanne. 28 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr... -
Page 29: Arret Automatique
Le compresseur est équipé d'un système d'arrêt automatique qui stoppe le compresseur lorsque la pression souhaitée est atteinte. Ce pressostat est étalonné par NARDI COMPRESSORI au moment de la fabrication et de l ' essai du compresseur. De cette façon, les utilisateurs n'ont pas besoin de se tenir à côté du compresseur tout le temps lorsque les blocs se remplissent, mais peuv ent se consacrer à... - Page 30 Il indique la température de la culasse du dernier étage de compression. En cas de surchauffe, une alarme sonore est déclenchée. 30 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
-
Page 31: Actions A Mener En Cas D'alarme
Le panneau électronique peut déclencher plusieurs alarmes, normalement lorsque cela se produit, cela signifie que l'un ou plusieurs des valeurs des paramètres fi x és par NARDI COMPRESSORI (Les v aleurs max imales ou mini m ales) a été dépassé. Il se produit également en raison d'un signal env oy é à partir de l'un des différents capteurs placés à... - Page 32 •Soupape de sécurité du dernier étage •Nettoyer la soupape qui ne fonctionne pas •Re tarer la soupape •Remplacer la soupape 32 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
-
Page 33: Pieces Detachees
PA001-030 Roulement VR030-005 Rondelle Bielle avec tige de barbotage Roulement Clips PA001-015 PA001-035 VV025-005 Bielle Boulon Clips PA001-020 VB008-030 VV030-005 33 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr... - Page 34 Ventilateur Rondelle PA001-050 PA001-080 VR016-020 Couvercle de carter Boulon PA001-055 VB004-020 VV006-010 Joint sp i Boulon Clips PA001-060 VB006-006 VV065-005 34 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 35 Support de compresseur PA001-201 bouchon PA001-095 Support de refroidi sseur PA001-208 Séparateur d'hui le Support de refroidi sseur Tube PA001-096 PA001-205 35 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 36 étage Ecrou HR173-007 PA002-030 VD008-007 Joint torique Joint torique Rondelle OR094-005 PA002-036 VR008-006 OR100-005 Joint torique PA002-040 Culasse 1 étage 36 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 37 Rondelle PA002-510 PA002-593 VR012-025 Piston complet avec segments Chambre de clapet complète Rondelle PA002-525 PA002-594 VR029-005 Piston Culasse PA002-526 PA002-595 37 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 38 Joint torique Clapet d'échappement Boulon OR060-005 PA004-671 VB008-036 Joint torique Chapeau de clapet Rondelle OR066-005 PA004-671 VR008-015 Piston gu ide PA002-505 38 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 39 Tube de séparateur Rondelle HR102-014 PA002-712 VR008-006 Corps de raccord ¼’’ pour tube 6 mm INOX Tube de séparateur HR103-141 PA002-713 39 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 40 Corps de raccord “T” 1/4"G pour tube 6 Support de filtre séparateur HR125-141 PA002-726 mm INOX HR701-012 Rondelle joint Tube de séparateur PA002-727 40 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 41 Fixation pour refro idis seur Ecrou refroidisseur PA003-040 VD006-015 Fixation pour refro idis seur Tube PA001-096 PA003-050 refroidisseur Boulon PA003-020 VB004-040 41 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 42 Cartouche de filtrat ion pour essence Rondelle de ressort OR009-005 PA100-102 VR006-015 Joint torique Support de filtre Sphère OR009-010 PA100-110 VV005-015 42 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 43 Cartouche de filtrat ion pour essence Rondelle de ressort OR009-005 PA100-202 VR006-015 Joint torique Support de filtre Sphere OR009-010 PA100-110 VV005-015 43 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 44 Cartouche de filtrat ion pour essence Rondelle de ressort OR009-005 PA100-302 VR006-015 Joint torique Support de filtre Sphère OR009-010 PA100-110 VV005-015 44 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 45 Robinet de rempl iss age 300 BARS flo w sto p PA112-025 Ecrou VV005-015 Sphère PA112-008 Volant DIN 300 rouge PA112-026 Rondelle PA112-009 Guide de volant DIN PA112-031 Ressort 45 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 46 Volant DIN 200 no ir Ecrou Sphère PA112-007 PA112-025 VV005-015 Guide de volant DIN 200 Rondelle PA112-009 PA112-026 Etrier INT-CGA Ressort PA112-011 PA112-031 46 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 47 1/4 '' G HR379-002 PA112-110 PA116-003 robinet de gonflage DIN 300 Boulon Rondelle 1/4' ' G HR701-012 PA112-120 VB006-016 47 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 48 Sphère HR339-001 PA114-035 VV005-016 Joint torique siège OR008-005 PA114-041 Joint torique Réducteur OR011-010 PA114-042 OR026-005 Joint torique PA114-045 Connexion inox 48 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 49 Nettoy age du filtre d'aspiration Contrôle du ni v eau d'huile(idéalement MAX) Contrôle des flex ibles de gonflage Contrôle des refroidisseurs 49 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 50 Contrôle du ni v eau d'huile(idéalement MAX) Contrôle des flex ibles de gonflage Contrôle des refroidisseurs Contrôle des instruments (zéro des manomètres) 50 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 51 Remplacement de la cartouche de filtration (PAC FILTER 2) Contrôle des Joint toriques (Filtre et cartouche) TOUTES LES 50 HEURES D'UTILISATION DATE SIGNATURE DU TECHNICIEN 51 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 52 SIGNATURE DU TECHNICIEN Remplacement de la cartouche de filtre d'aspiration Vérification du corps et de la base du filtre à charbon actif 52 | P a g e PACIFIC E23 – EG23 Rev.00 Nardi Compressori – www.nardicompresso ri.com Vpmc.fr - www.vpmc. fr...
- Page 53 Vérification du corps et de la base du filtre à charbon actif TOUTES LES 500 HEURES D'UTILISATION ou 1 FOIS PAR DATE SIGNATURE DU TECHNICIEN INTERVENTION PAR UN TECHNICIEN AGREE Nardi Compressori Inspection et remplacement du filtre du dernier filtre séparateur. Vidange 53 | P a g e PACIFIC E23 –...
- Page 54 Contrôle du tarage de la soupape de sécurité TOUTES LES 500 HEURES D'UTILISATION ou 1 FOIS PAR DATE SIGNATURE DU TECHNICIEN INTERVENTION PAR UN TECHNICIEN AGREE Nardi Compressori Inspection et remplacement du filtre du dernier filtre séparateur. Vidange Contrôle du tarage de la soupape de sécurité...
- Page 55 PACIFIC E23 – EG23 TOUS LES ANS OU A LA DEMANDE DATE SIGNATURE DU TECHNICIEN INTERVENTION PAR UN TECHNICIEN AGREE Nardi Compressori Analyse de l'air Vidange de l'huile Vérification du réglage du panneau de contrôle et de soupape de sécurité...
