RACCORDEMENT ELECTRIQUE EN 230 VAC.
Le doseur doit être raccordé à une tension d'alimentation (protégée) de 230 VAC – 50 Hz – 5
VA minimum par dispositif présentant une distance d'ouverture des contacts d'au moins
3 mm entre chaque pôle.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service
après vente ou une personne de qualification similaire afin d'éviter tout danger.
EN CAS DE CHANGEMENT DU CABLE D'ALIMENTATION, IL EST IMPERATIF de :
Couper la tension d'alimentation (230 VAC) avant toute intervention de l'opérateur.
Remplacer le câble par un équivalent.
Dégainer ce câble sur une longueur de 12 mm maximum. Dénuder l'âme de chaque
conducteur sur une longueur de 4 mm. Etamer juste l'extrémité des âmes, les vis devant
serrer sur les brins non étamés.
Remettre un collier de serrage du câble à proximité de la borne de raccordement et un autre à
proximité du presse-étoupe.

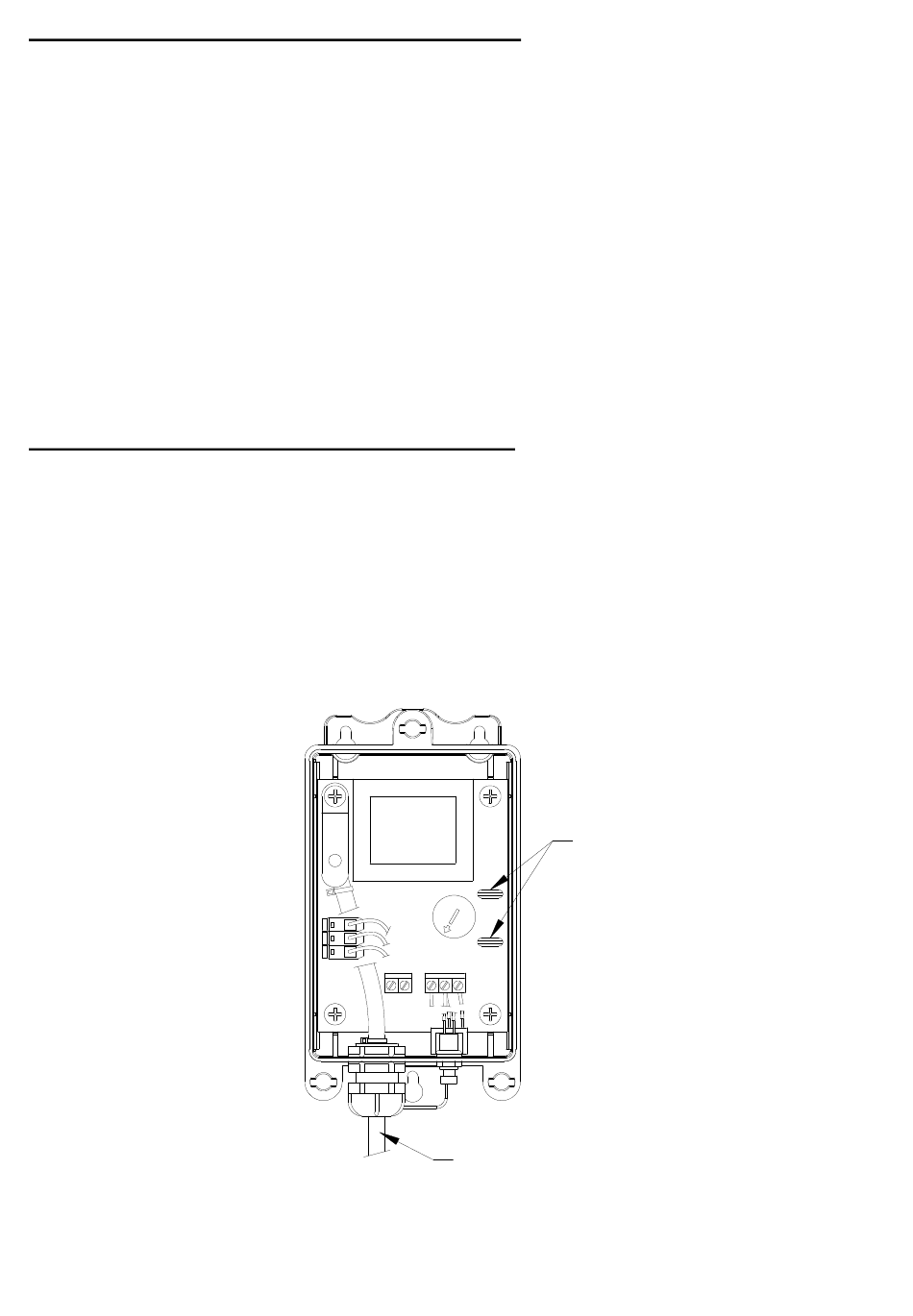

RACCORDEMENT ELECTRIQUE EN 24 VAC
Couper la tension d'alimentation.
Enlever le câble fixé sur la borne 230 VAC.
Eventuellement, utiliser ce câble pour l'alimentation 24 VAC.
IL EST IMPERATIF d'enlever les deux STRAPS à l'intérieur du doseur puis de relier la borne
24VAC du doseur à la tension d'alimentation par l'intermédiaire d'un câble
(type HO5VVF) 2 X 0.75 mm² minimum.
NOTICE TECHNIQUE
MASTERDOSE R 220V 24V
EDITION 07/06/2016
24v
CABLE
ALIMENTATION
STRAPS
6/12
