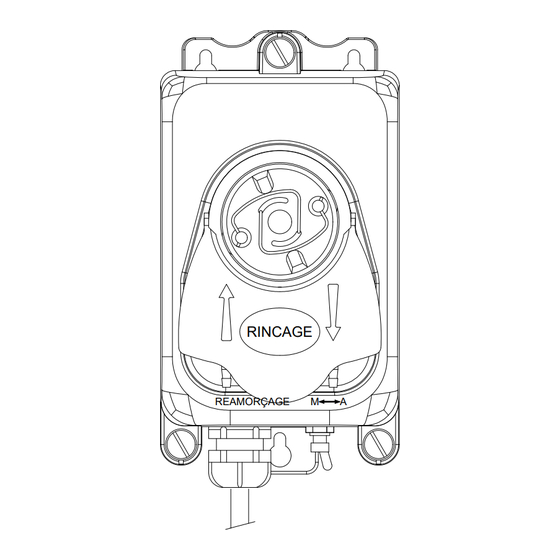

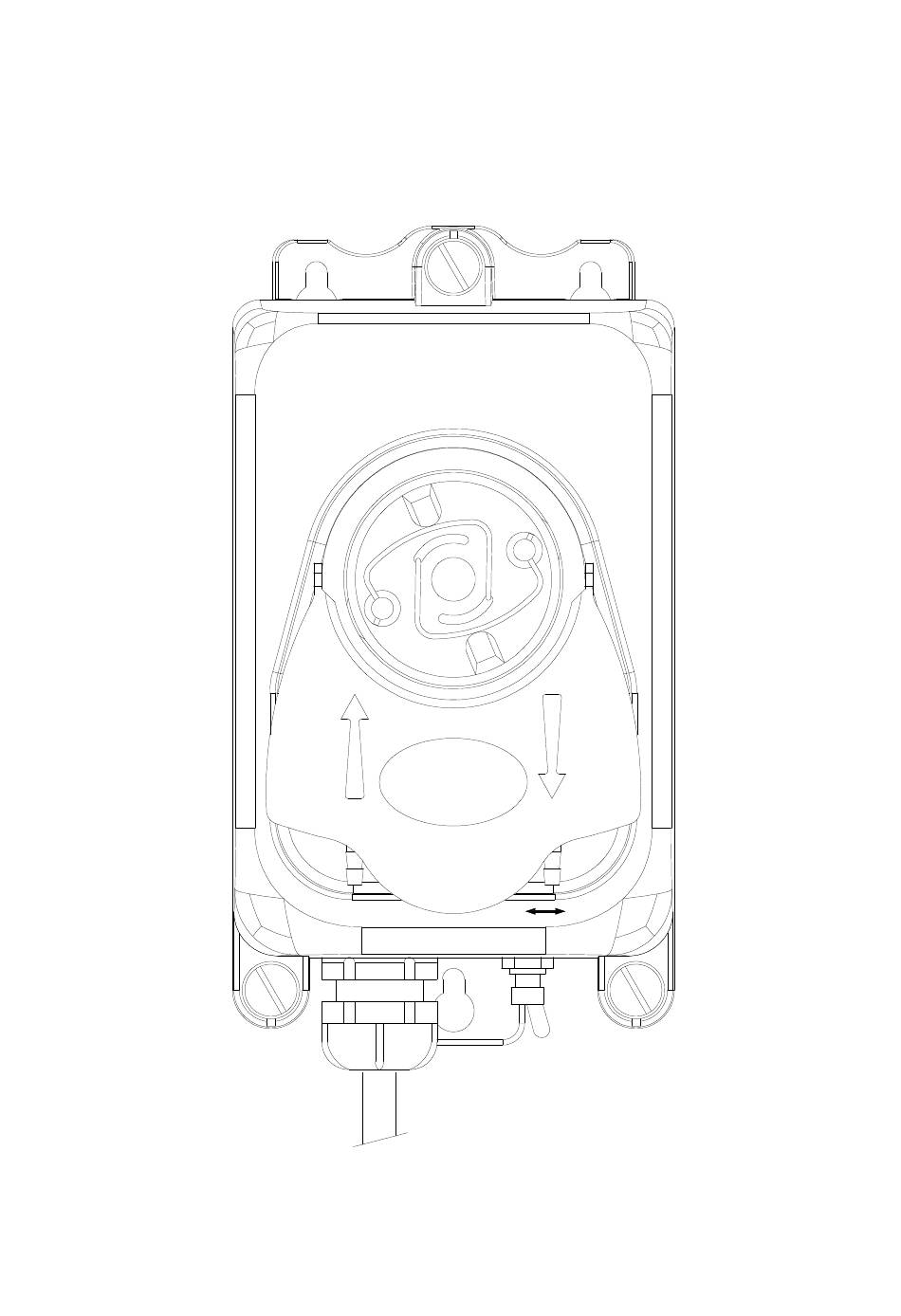

- Page 1 NOTICE TECHNIQUE MASTERDOSE R 220V 24V TUBE Ø 2.7x4 RINCAGE REAMORÇAGE NOTICE TECHNIQUE MASTERDOSE R 220V 24V EDITION 07/06/2016 1/12...
- Page 2 ENCOMBREMENT RINCAGE REAMORÇAGE PL 22832-B NOTICE TECHNIQUE MASTERDOSE R 220V 24V EDITION 07/06/2016 2/12...
- Page 3 INSTALLATION RINCAGE REAMORÇAGE Amorçage Marche-Arrêt Surchauffeur Alimentation Support Bidon Clapet d'Injection "en Option" NOTICE TECHNIQUE MASTERDOSE R 220V 24V EDITION 07/06/2016 3/12...
- Page 4 Monter le tube sur la queue cannelée de la CREPINE D'ASPIRATION Monter le tube sur la queue cannelée du CLAPET D'INJECTION préalablement monté sur la colonne d'eau entre l'electrovanne de rincage et le surchauffeur NOTICE TECHNIQUE MASTERDOSE R 220V 24V EDITION 07/06/2016 4/12...
- Page 5 CHANGEMENT DU KIT TUYAU RINCAGE RINCAGE REAMORÇAGE 2 - Ecarter largement le berceau 1 - Soulever le tablier. pour le dégager vers le haut. 3 - Pour le remontage procéder en sens inverse. NOTICE TECHNIQUE MASTERDOSE R 220V 24V EDITION 07/06/2016 5/12...
- Page 6 IL EST IMPERATIF d’enlever les deux STRAPS à l’intérieur du doseur puis de relier la borne 24VAC du doseur à la tension d’alimentation par l’intermédiaire d’un câble (type HO5VVF) 2 X 0.75 mm² minimum. STRAPS CABLE ALIMENTATION NOTICE TECHNIQUE MASTERDOSE R 220V 24V EDITION 07/06/2016 6/12...
- Page 7 Effectuer les réglages désirés à l'aide du potentiomètre, repéré <<DEBIT>>suivant la capacité de la machine à laver la vaisselle sachant que le débit de la pompe rinçage est réglable de 0.02 ml à 1020 ml/heure. Position Ml / minute NOTICE TECHNIQUE MASTERDOSE R 220V 24V EDITION 07/06/2016 7/12...
- Page 8 PIECES DETACHEES RINCAGE 230v RINCAGE NOTICE TECHNIQUE MASTERDOSE R 220V 24V EDITION 07/06/2016 8/12...
- Page 9 CACHE POUSSIERE DE RINCAGE – BLEU CLAIR PCILA00220 CIRCUIT IMPRIME POUR MASTERDOSE RINCAGE 220V 24V PFACA00001 FACADE TRANSPARENTE – PORTE TABLIER SUR DEMANDE BOUTON DE REAMORCAGE SUR DEMANDE INTERRUPTEUR MARCHE/ARRET PATTA11124 COLLIER RILSAN Ø2.5X98 NOTICE TECHNIQUE MASTERDOSE R 220V 24V EDITION 07/06/2016 9/12...
- Page 10 OPTION – MASTERDOSE R MASTERDOSE RINCAGE R 220V 24V KIT TUYAU DE RINCAGE - SILICONE RINCAGE Réf. Article : DEROO00101 REAMORÇAGE MASTERDOSE RINCAGE R 220V 24V KIT TUYAU DE RINCAGE - EPDM RINCAGE Réf. Article : DEROO00201 REAMORÇAGE NOTICE TECHNIQUE...
- Page 11 ( Silicone / EPDM – Selon modèle choisi ) TUYAU DE RINCAGE Ø2.7x4 – Longueur 6M NOTICE D’INSTALLATION INFORMATIONS COMPLEMENTAIRES : Emballage : 230x190x160 mm / Poids Net : 1.10 Kg / Poids Brut emballé : 1.30 Kg NOTICE TECHNIQUE MASTERDOSE R 220V 24V EDITION 07/06/2016 11/12...
- Page 12 NOTES Tous les dessins utilisés dans ce document sont la propriété de la société ERDEMIL. Toute utilisation sans autorisation préalable est interdite. NOTICE TECHNIQUE MASTERDOSE R 220V 24V EDITION 07/06/2016 12/12...
