Delta DP350 Manuel D'utilisation

Delta DP350 Manuel D'utilisation

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

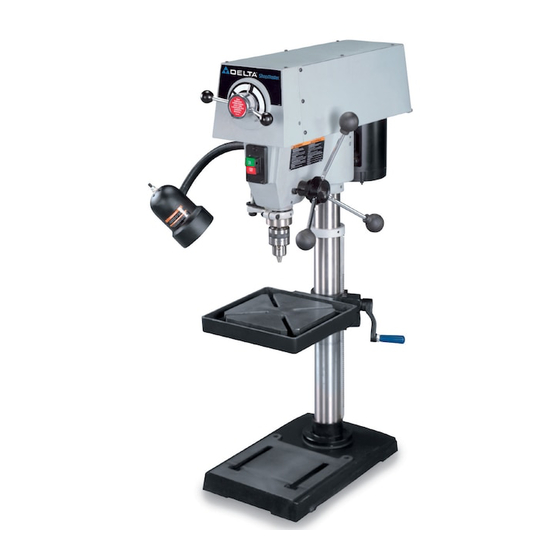

12" (305 mm)
Variable Speed
Drill Press
Perceuse à
colonne à vitesse
variable de
12 po (305 mm)
Taladro de
Banco de 12
Pulg (305 mm)
de Velocidad
Variable
A19590 -10-30-07
Copyright © 2007 Delta Machinery
Instruction Manual
Manuel d'utilisation
Manual de instrucciones
FRANÇAIS (16)
ESPAÑOL (30)
INSTRUCTIVO DE OPERACIÓN, CENTROS
DE SERVICIO Y PÓLIZA DE GARANTÍA.
LÉASE ESTE INSTRUCTIVO
ANTES DE USAR EL PRODUCTO.
www.deltaportercable.com
(800) 223-7278 - US
(800) 463-3582 - CANADA
DP350
