4. INSTALLATION DE LA CAMÉRA
• Fixation
1 • Dévisser les vis latérales pour séparer le support inférieur de la caméra
2 • Fixer le support inférieur à l'arrière du véhicule
3 • Faire passer le fil d'alimentation à l'intérieur du véhicule
4 • Revisser la caméra au support

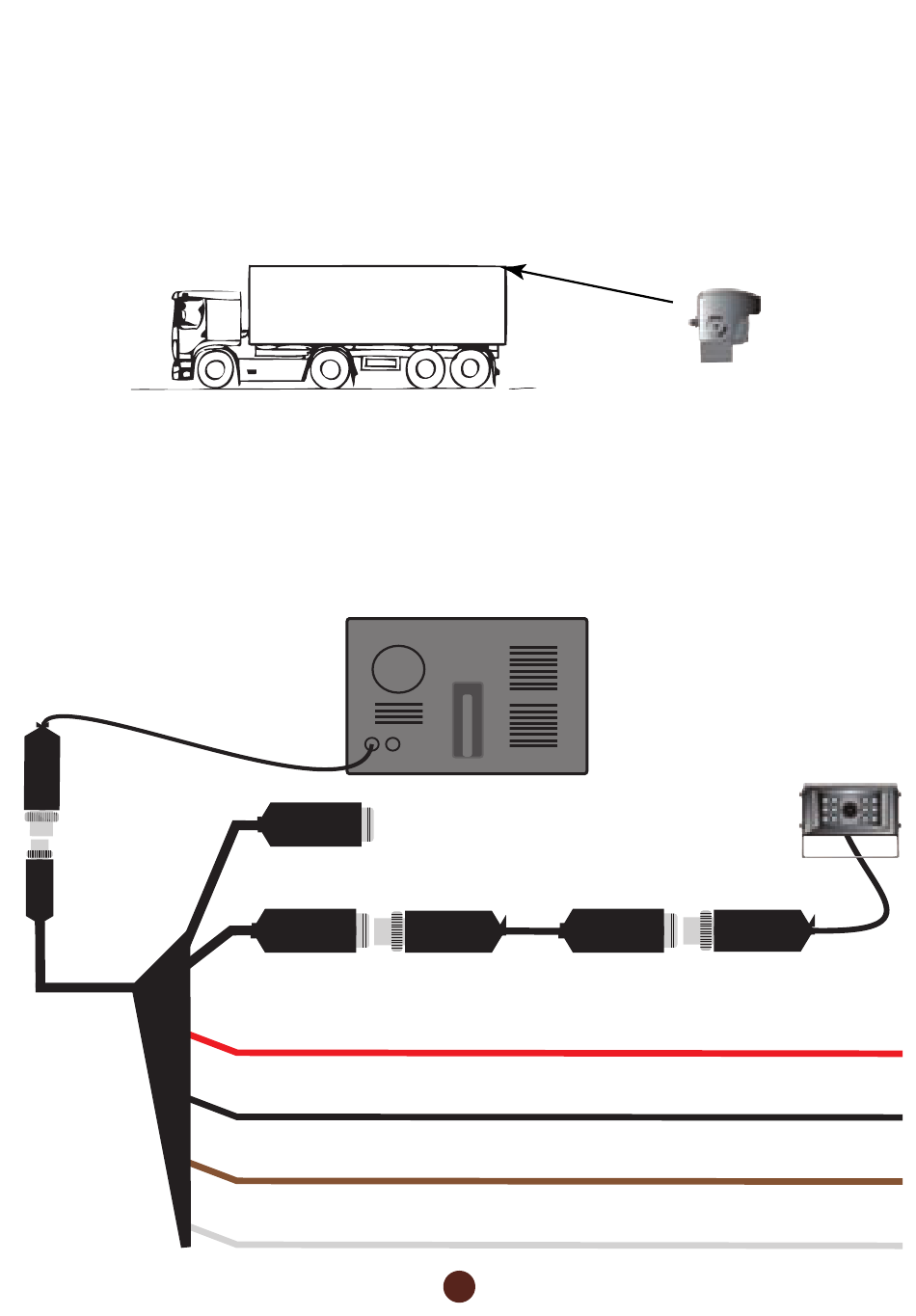

• Connexion de l'écran et de la caméra
Aligner et connectez les fiches 13 broches femelle de l'adaptateur avec la prise 13 broches male de
l'écran. Une fois cette manoeuvre effectué, n'oubliez pas de verrouiller celles-ci en vissant la bague
de verroulliage.
La caméra est connectée et alimentée via le câble adaptateur "AUDIO VIDEO ALIMENTATION". Il
sera relié à la caméra à l'aide de la rallonge 24 mètres.
Fiche femelle
13 BROCHES
AV1
caméra 1
BRANCHER UNE CAMÉRA EN OPTION
caméra 2
en option
ROUGE • + 12-32V APRÈS CONTACT
NOIR • MASSE
MARRON • PILOTAGE DE LA CAMÉRA 2
BLANC • PILOTAGE DE LA CAMÉRA 1 ( EN OPTION )
RALLONGE 24 METRES
6
