Installation des éléments chauffants
Respectez toutes les instructions et directives de
la section 1.1 et 1.2.
Éléments chauffants
•
Placez l'élément chauffant de sorte que la
distance jusqu'aux obstacles soit au moins
égale à la moitié de la distance C-C.
•
Les éléments doivent toujours être en con-
tact parfait avec le diffuseur de chaleur (p. ex.
béton), voir section 4 pour plus de détails.
Trames chauffantes
•
Déroulez toujours les trames chauffantes
avec les câbles chauffants orientés vers le
haut.
3�2
Installation de la sonde
•
Sa présence est obligatoire sous des planch-
ers en bois et avec des faux planchers en
bois.
•
La sonde de dalle doit être montée dans un
conduit isolant, obturé à l'extrémité, afin de
faciliter son remplacement si nécessaire.
1
1
≥
•
La sonde de dalle doit être considérée
comme un câble sous tension. C'est pour-
Danfoss
Danfoss
Applications de chauffage intérieur et traçage de tubes
2
2
•
Lorsque la trame chauffante atteint une lim-
ite, coupez le support/le treillis et tournez la
trame avant de la dérouler dans l'autre sens.
Rallongement de la liaison froide�
•
Évitez si possible de rallonger la liaison
froide. Raccordez les fils de la liaison froide
aux boîtiers de raccordement ou aux cham-
bres de câbles.
•
Vérifiez que les pertes de puissance dans
le câble restent conformes aux règlements
locaux.
quoi toute extension du câblage de la sonde
doit être effectuée de la même façon que
pour un câble normal de tension secteur.
•
Le câble de la sonde peut être ral-
longé jusqu'à 50 m au total avec le câble
d'installation de 1,5 mm2 de section.
•

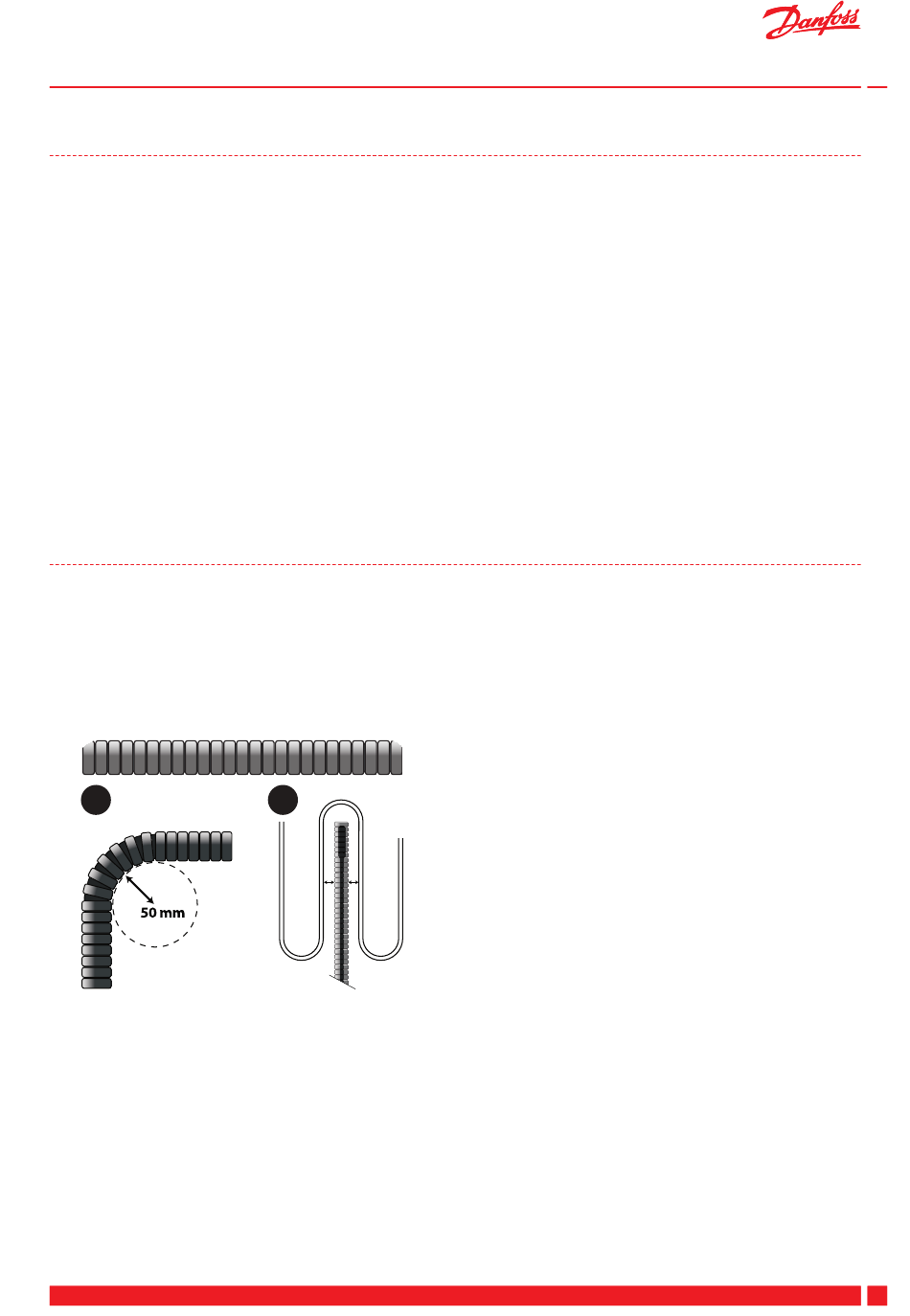

Le rayon de courbure du conduit doit être
d'au moins 50 mm (1).
•
Le câble de la sonde doit être placé entre
deux boucles du câble chauffant (2).
•
Pour éviter la formation de fissures dans le
sol en béton, n'activez pas le chauffage tant
que la dalle n'a pas complètement durci.
•
Placez la sonde à un endroit adapté, non
exposé à la lumière du soleil et aux courants
d'air causés par l'ouverture de portes.
•
Le conduit doit affleurer le faux plancher.
•
Acheminez le conduit jusqu'au boîtier de
raccordement.
