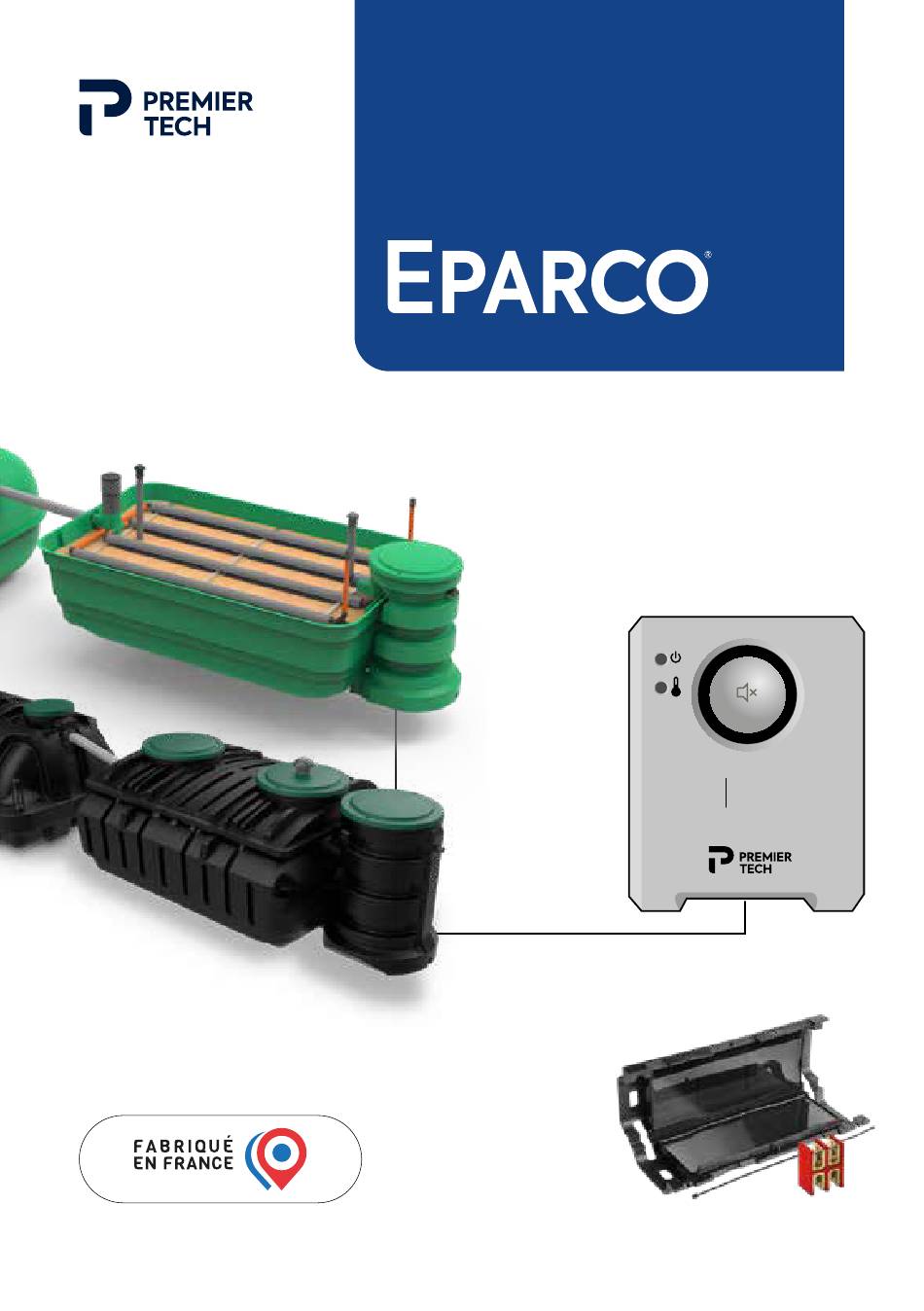

- Page 1 Notice d’installation poste de refoulement alarme de niveau able Assainissement autonome écorespons En cas de déclenchement ALARME DU FILTRE D’ASSAINISSEMENT de l’alarme contactez nous 02 99 58 18 29 CONNECTEUR ÉTANCHE FOURNI...
- Page 2 SOMMAIRE BRANCHEMENT ÉLECTRIQUE PAR UN PROFESSIONEL Le raccordement électrique, la protection spécifique au tableau général ainsi que le bran- Installation du poste de refoulement chement étanche (Connecteur étanche fourni) doivent être impérativement réalisés par un professionnel qualifié, de manière étanche et protégée. Page 4 Installation de l’alarme de niveau Page 18...
- Page 3 CONTENU DES POSTES DE REFOULEMENT AVAL Dans la filière Zeolite Eparco Dans la filière Plate Eparco RÉF : 37 49 61 RÉF : 37 49 62 Embout M-F 32x40 Embout M-F 32x40 et 3/4’’ et 3/4’’ Passe cloison Passe cloison...
- Page 4 30 m à une hauteur de charge maximale de 1,5 Embout M-F 32x40 Passe cloison m au dessus de la sortie et 3/4’’ haute du poste Poste de refoulement Eparco Clapet anti-retour fourni et posé Puissance (P2) m³/h 10.8 Raccord réglable type l/min « Plasson »...
- Page 5 ETAPES DE LA POSE POUR FILIÈRE ZEOLITE POUR FILTRE PLAT ÉCORCES DE PIN 3.1.1 Mise en fouille des ouvrages 3.2.1 Mise en fouille des ouvrages Etapes d’assemblage du poste au filtre Etapes d’assemblage du poste au filtre Le poste de refoulement aval pour Le poste de refoulement est livré...
- Page 6 RACCODEMENT VENTILATION RACCORDEMENT SORTIE DE REFOULEMENT Extracteur statique PVC DN100 branché avec un T ou un coude Un orifice de ventilation D100 est prévu sur le poste de refoulement 50 cm pour extraire les gaz du filtre. La canalisation est prolongée au minium de 50 mm au dessus du TN et est surmontée d’un extrac- teur statique Septipak...
- Page 7 PROCÉDURE DE MISE EN MARCHE DE LA POMPE REMONTAGE ET DE RELEVAGE : MISE EN ROUTE Connecteur Cable d’alimentation Etape 1 : Préparer le câble de la pompe pour le raccordement électrique (Connecteur étanche fourni) DÉMONTAGE Pompe Etape 1 : Ouvrir le couvercle du poste de Lors du branchement électrique, il est impératif de laisser une refoulement longueur minimale de 1 mètre entre la poignée de la pompe et...
- Page 8 Etape 2 : Si le flotteur est mobile, et que la pompe ne s’ar- Vous pouvez, si vous le souhaitez, contacter le Service Client Premier Tech en support téléphonique rête toujours pas, il peut s’agir d’un défaut magnétique de la sur l’ensemble de ces interventions.
- Page 9 • Nettoyage au jet d’eau de la partie vortex de la pompe (dessous la pompe) • Premier Tech s’engage à réaliser le remplacement dans les plus brefs délais afin de garantir • Nettoyage du flotteur et nettoyage du contacteur magnétique l’intégrité...
- Page 10 L’ALARME DE NIVEAU DANS LA MAISON L’ALARME DE NIVEAU EPARCO Dans la maison : Principe de fonctionnement Alarme de niveau sonore et visuelle Boitier IPX0 (Alimentation secteur ou batterie) 4°C ALARME DU FILTRE En cas de déclenchement D’ASSAINISSEMENT de l’alarme contactez nous...
- Page 11 LE BOITIER D’ALARME PRISE EN MAIN RAPIDE Témoin de fonctionnement du boitier (voir page 23) ALARME DU FILTRE En cas de déclenchement D’ASSAINISSEMENT de l’alarme contactez nous 02 99 58 18 29 Bouton central sert à couper le signal sonore Témoin de température, sert à...
- Page 12 CARACTÉRISTIQUES TECHNIQUES AFFICHAGE LED FONCTIONNEMENT Boitier face Boitier intérieur Vert : Orangé : Rouge : alimentation alimentation Batterie (piles) faible. sur secteur par batterie (piles) Témoin de température, sert à sécuriser le fonctionnement sur batterie (piles). TEMPERATURE Désactivé par défaut (voir ci dessous pour activation) Vert : Rouge : Desactivé...
- Page 13 INSTALLATION DU KIT D’ALARME 9.4.2 Raccordement electrique Depuis le poste Recuperer le kit alarme Étape 4 : Couper le collier pour libérer le câble du flotteur Étape 5 : Retirer le bouchon de finition Matière de l’enveloppe : POLYETHYLENE Étape 6 : Passer la gaine TPC dans le passe cloison Etape 7 : Raccorder le câble de 2m avec le connecteur Étape 1 : Ouvrir le couvercle du poste de électrique étanche (ne pas fermer le boitier avant le...
- Page 14 9.4.4 Test de fonctionnement ACCESSOIRES Étape 13 : Sortir la canne du compartiment de relevage • Rehausse PE D600 H250 noire Actionner le flotteur Ref 40 75 40 – 1 maximum En cas de déclenchement ALARME DU FILTRE D’ASSAINISSEMENT jusqu’à entendre de l’alarme contactez nous 02 99 58 18 29 l’alarme sonner...
- Page 15 NOTES NOTES...
- Page 16 Basé en Bretagne, au siège En cas d’alarme, contactez-nous SERVICE CLIENTS PREMIER TECH tél. : 02 99 58 18 29 Courriel : ptaf-services@premiertech.com En cas de déclenchement ALARME DU FILTRE D’ASSAINISSEMENT de l’alarme contactez nous 02 99 58 18 29 Un appui sur le bouton lorsque l’alarme se déclenche per-...
