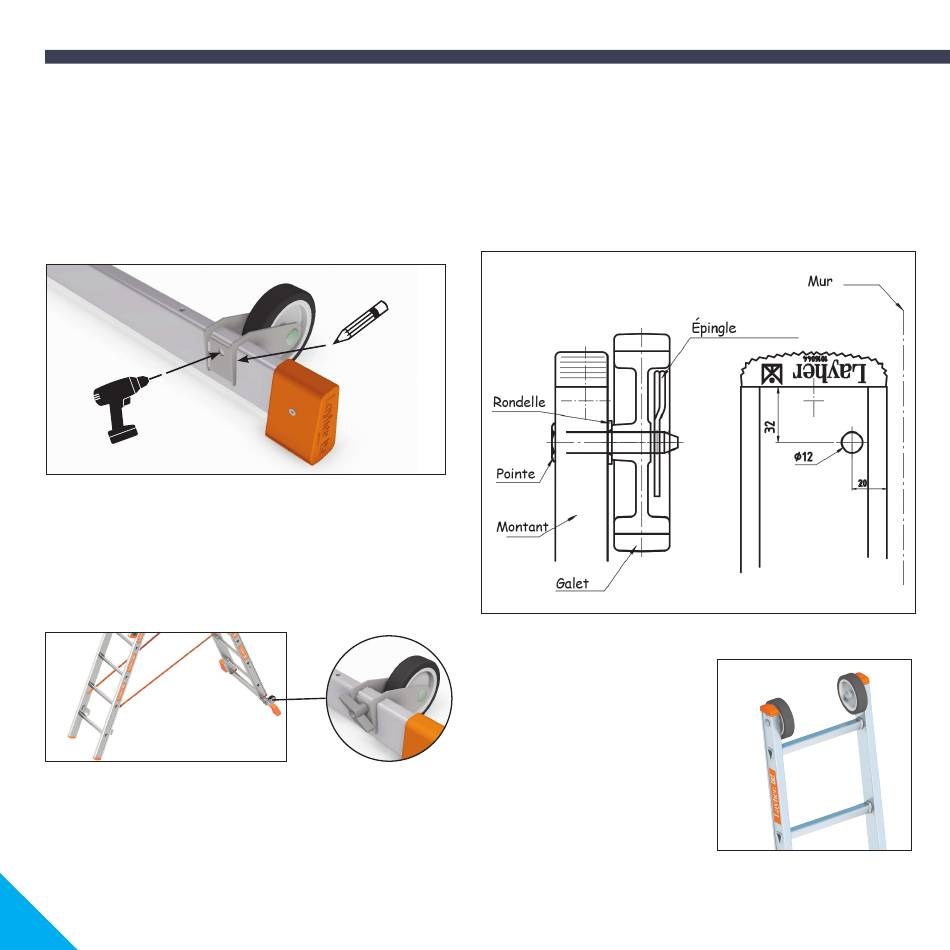

8.2 Galets pour traverse
Les échelles et escabeaux avec traverse peuvent être équipés de
galets pour faciliter le déplacement.
1. Placez le galet quelque part entre le montant et la traverse au
niveau du pied..
2. Marquez les contours et le trou des galets.
Percez le trou avec un foret de 8,5 mm pour la première paroi
(ne pas traverser).
Fig. 24
3. Faites pivoter le galet vers l'autre côté et positionnez-le sur votre
marquage. Marquez le trou et percez le trou avec un foret
de 8,5 mm.
4. Le galet peut maintenant être monté dans le sens opposé à
l'échelle.
5. Placez les écrous dans les trous percés et fixez-les à l'aide de l'écrou
papillon. Procédez de la même manière pour les deux galets.
Fig. 25
24
8.3 Galets supérieurs
Pour une utilisation plus simple des échelles avec une longue
extension (TOPIC 1035, 1037 et 1040), il est possible de monter des
galets supérieurs. À cet effet, percez un trou traversant de 12 mm
à l'endroit indiqué. Placez les éléments sur la pointe par l'intérieur
de l'échelle/l'escabeau : pointe, rosace, montant, rondelle, galet et
ressort en épingle.
Fig. 26
Fig. 27
