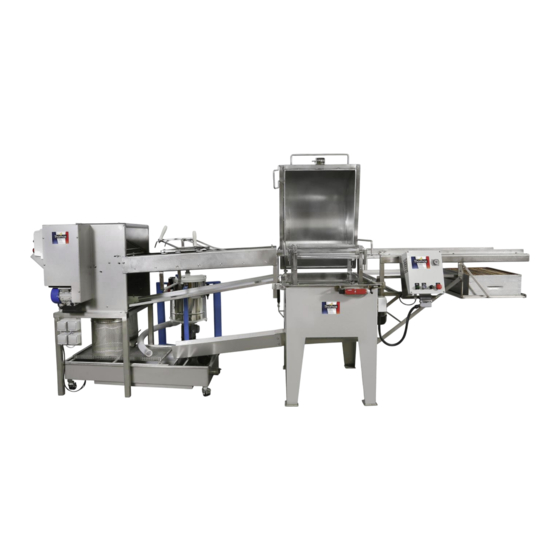

NOTICE D’INSTALLATION ET D’UTILISATION Ligne d’extraction Alpha Plus Photographie non contractuelle THOMAS APICULTURE Concepteur et fabricant français de matériel apicole ZA de l’Évangile 321, rue Bernard de la Rochefoucauld 45450 Fay-aux-Loges – France Tél: +33 (0)2 38 46 88 00 Fax : +33 (0)2 38 59 28 28 E-mail : contact@thomas-apiculture.com...
Page 2
Permet un déchargement de la machine à désoperculer et un chargement sur deux rangs de l’extracteur à l’aide d’un chariot, sans manipulation directe des cadres. Extracteur Alpha Plus 40 cadres (Réf. C1003) ou 60 cadres (Réf. C1009). Extracteur à axe horizontal permettant une extraction rapide. Cage à deux faces pour un temps de chargement optimisé...
Page 3
Ligne d’extraction Alpha Plus : notice d’installation 3/12 Extracteur Convoyeur (Ref. C1003) Machine à désoperculer d’entrée (Ref. C1001) Convoyeur de sortie Support de convoyeur Bavette de sortie Centrifugeuse d’entrée Bavette (Ref. 836) de sortie Bac de Goulotte Décantation (Ref. C1000) Support Inox (Ref.
Page 4
Avant la première utilisation, nettoyer l’appareil afin de le débarrasser d’éventuels copeaux ou limailles résiduels. Installer la ligne Alpha Plus sur un sol propre et de niveau (prévoir des cales si le sol n’est pas plan). Bien lire l’ensemble de la notice avant de démarrer l’installation.
Page 5
MISE EN PLACE DE LA LIGNE D’EXTRACTION Pour chaque appareil, se référer plus précisément à sa notice spécifique. 1. Installation de l’extracteur Alpha Plus (40 ou 60 cadres) Après avoir repéré la disposition de l’ensemble de la ligne d’extraction, positionner l’extracteur.
Page 6
Ligne d’extraction Alpha Plus : notice d’installation 6/12 Vérifier que lorsque l’on abaisse les poignées du convoyeur, les cadres coulissent sans accroc (cf. images ci-dessous). Si besoin, essayer avec un cadre vide. La sortie de l’extracteur doit être plus haute de quelques millimètres à l’entrée du convoyeur pour faire une effet «...
Page 7
Ligne d’extraction Alpha Plus : notice d’installation 7/12 Poignées de convoyeur baissées Sens de passage Direction des cadres des cadres et ajustement de la hauteur (vue du convoyeur d’entrée). Le principe est le même pour le convoyeur de sortie .
Page 8
Ligne d’extraction Alpha Plus : notice d’installation 8/12 3. Installation de la machine à désoperculer et du convoyeur d’entrée L’installation est identique pour un convoyeur simple ou double. Visser sans serrer le convoyeur à l’extracteur, la poignée du côté de l’extracteur (A).
Page 9
Ligne d’extraction Alpha Plus : notice d’installation 9/12 4. Installation du bac décanteur et de la centrifugeuse Amener le bac décanteur (sur roulettes) sous la machine à désoperculer. La goulotte doit arriver dans le bac, avant les chicanes. Placer un panier à opercules sous la machine à...
Page 10
Ligne d’extraction Alpha Plus : notice d’installation 10/12 Entretien Nettoyage des machines séparément, voir les notices indépendantes. Nettoyage des convoyeurs: laver en faisant couler de l’eau chaude ou en utilisant un jet haute pression d’eau chaude (type Kärcher) en veillant à bien protéger les parties électriques et en ayant préalablement débranché...
Page 11
Ligne d’extraction Alpha Plus : notice d’installation 11/12 ANNEXE 1 : installation standard Convoyeur simple - Version du 11/06/2020 -...
Page 12
Ligne d’extraction Alpha Plus : notice d’installation 12/12 ANNEXE 2 : Installation compacte Convoyeur double - Version du 11/06/2020 -...
