MODE DE DÉMARRAGE
Début immédiat : les acquisitions commencent dès que la
•
configuration est terminée et envoyée à l'enregistreur.
Date/heure : les acquisitions commencent à une date et heure
•
données.
Setpoint : les acquisitions commencent lorsqu'une valeur
•
donnée est atteinte. Pour cette option, la valeur de setpoint
(consigne) est définie dans le champ Canaux, aux paramètres
Setpoint supérieur et Setpoint inférieur (ces options ne
s'affichent que si ce mode de démarrage est sélectionné).
Bouton de démarrage
•
s'arrêtent par l'appui pendant deux secondes sur le bouton
Start/Stop, placé à la face avant de l'enregistreur.
Tous les jours : les acquisitions commencent quotidiennement,
•
à l'heure configurée.
MODE DE FIN
Mode mémoire uniquement : les acquisitions sont effectuées
•
jusqu'à ce que la capacité de stockage soit atteinte.
Date/heure : Les acquisitions sont interrompues à la date et à
•
l'heure définies dans ce paramètre. Si la capacité de stockage
est atteinte avant la date définie, les acquisitions seront
arrêtées.
Après (x) enregistrements : l'enregistreur cesse les
•
acquisitions après un nombre déterminé d'enregistrements.
Tous les jours : les acquisitions s'arrêtent quotidiennement, à
•
l'heure configurée.
7.3.4
FINITION

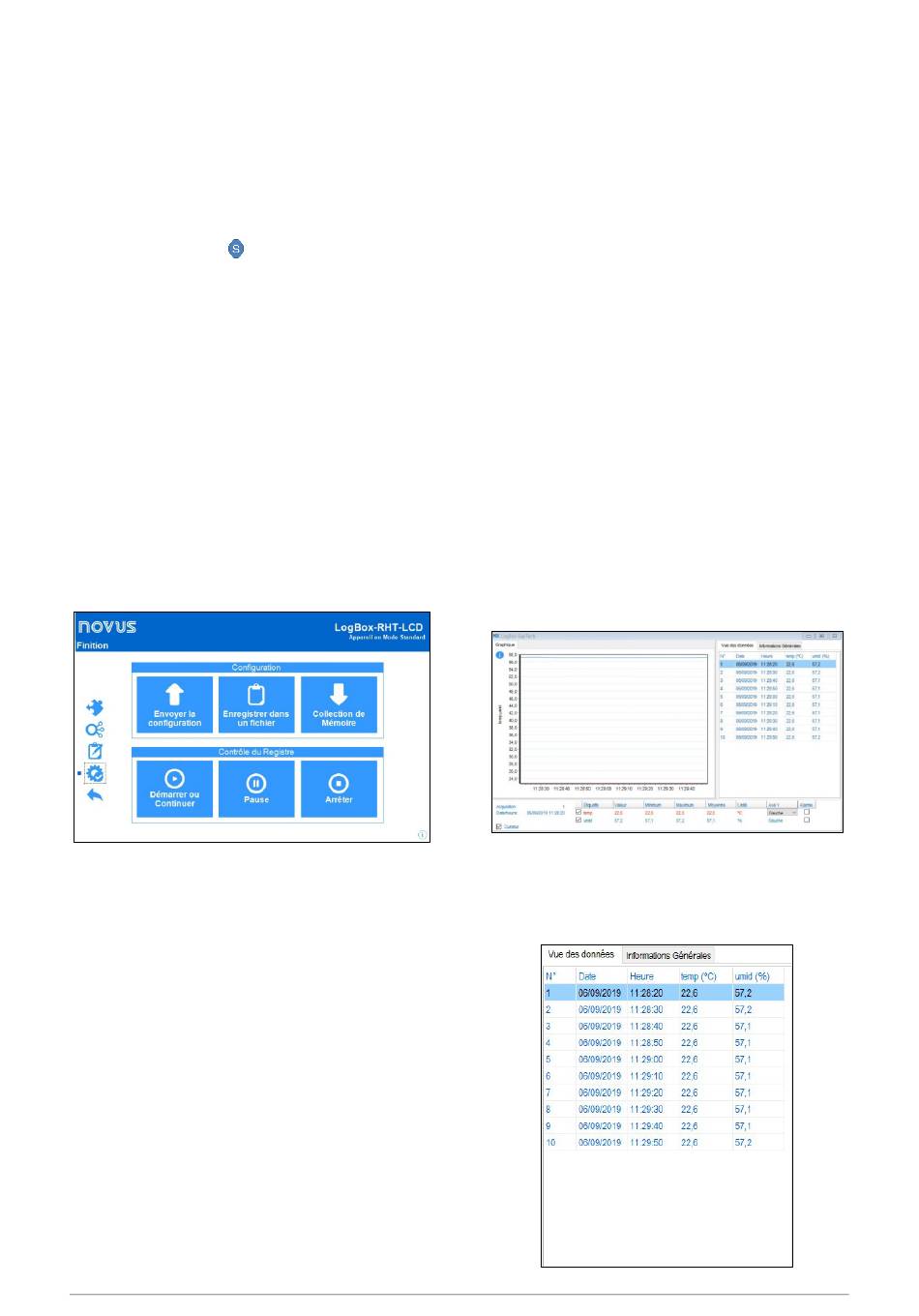

Figure 9 – Finition
CONFIGURATION
Envoyer la configuration : permet d'envoyer la configuration à
•
l'enregistreur.
Enregistrer dans un fichier : permet d'enregistrer la
•
configuration dans un fichier pour l'utiliser ultérieurement.
Collection de mémoire : permet de collecter (télécharger) les
•
données de mémoire.
CONTRÔLE DU REGISTRE
Démarrer ou continuer : permet de démarrer ou reprendre les
•
acquisitions interrompues par la commande de Pause en
utilisant les paramètres définis, sans effacer les acquisitions
stockées dans l'appareil.
Pause : permet d'arrêter les acquisitions et de les reprendre
•
ultérieurement à l'aide du bouton Continuer.
Arrêter : permet d'arrêter définitivement les acquisitions, de
•
sorte que l'enregistreur ne reprendre les enregistrements
qu'après recevoir une nouvelle configuration.
NOVUS AUTOMATION
: les acquisitions commencent et
7.4 TÉLÉCHARGEMENT ET AFFICHAGE DE DONNÉES
Le téléchargement ou collecte de données transfère à l'ordinateur
les valeurs mesurées par l'appareil. Le téléchargement de ces
données peut avoir lieu à tout moment, à la fin ou au cours d'un
processus d'acquisition.
Si le téléchargement de données a lieu pendant le processus
d'acquisition, ce processus ne sera pas interrompu, il continuera
selon la configuration définie.
7.4.1
TÉLÉCHARGER ENREGISTREMENTS
Le téléchargement des données acquises se fait par l'option
Télécharger enregistrement dans l'icône Téléchargement du
NXperience.
Pendant le téléchargement des données, une barre de progression
s'affiche indiquant le montant déjà transféré. Le temps de transfert
des données sera proportionnel au nombre d'acquisitions réalisées.
7.4.2
VUE DE DONNÉES
À la fin du transfert d'acquisitions, les données seront affichées
sous forme graphique.
GRAPHIQUE
Il est possible de sélectionner une région du graphique à afficher en
détail (zoom). Les commandes de zoom sont accessibles par les
icônes de zoom de la barre d'outils.
Il est également possible de sélectionner la zone du graphique à
agrandir en cliquant sur la souris et en la faisant glisser pour créer
une zone de zoom à partir du coin supérieur gauche de la zone de
graphique souhaitée.
Les courbes graphiques peuvent être déplacées verticalement en
faisant un clic droit et en déplaçant la souris vers le haut ou le bas
tout en maintenant le bouton enfoncé.
Figure 10 – Écran d'affichage graphique de données téléchargées par
NXperience
TABLEAU D'ACQUISITIONS
Le graphique montre également les valeurs acquises sous forme de
tableau, liant le moment de la mesure à sa valeur.
Figure 11 – Tableau d'acquisitions du NXperience
Enregistreur LogBox-RHT-LCD
5/6
