ÉCRAN
INTERVALLE
DE
L'AFFICHEUR – disp
Définit le temps de lecture du capteur pour le rafraîchissement de
l'afficheur. Quand lo6 est sélectionné, il effectue la lecture du
capteur et rafraîchi l'affichage en fonction de l'intervalle configuré
pour l'acquisition.
Quand 10 s, 30 s ou 60 s est sélectionné, l'appareil lit le
capteur pour mettre à jour l'afficheur toutes les 10, 30 ou 60
secondes. Dans ce mode, si l'intervalle d'acquisition est inférieur au
temps défini sur l'écran disp, l'afficheur sera rafraîchi en fonction
de l'intervalle d'acquisition.
8

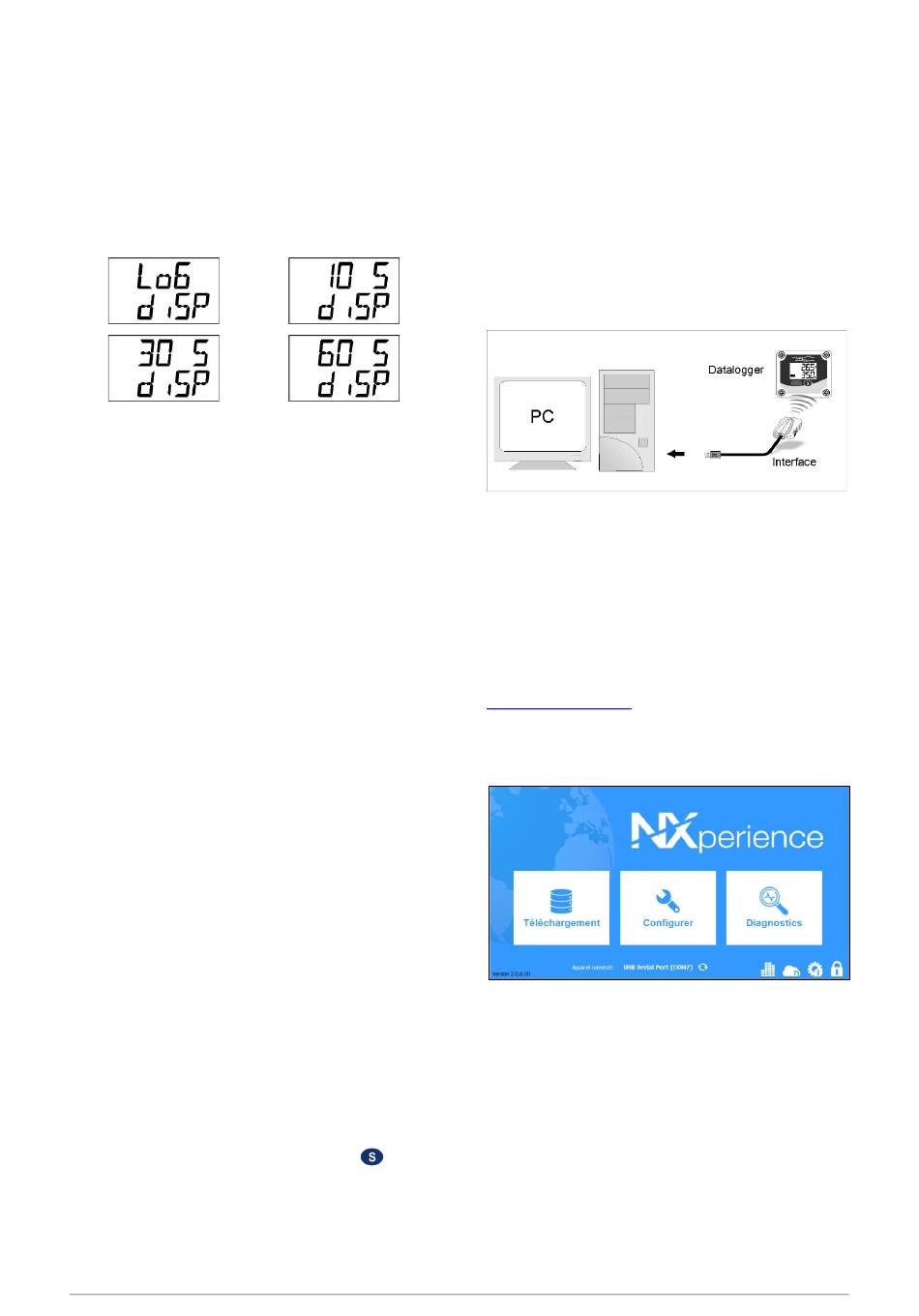

Écran – Écrans de l'intervalle de rafraîchissement
e
4
AUTONOMIE DE LA BATTERIE
La durée de vie estimée de la batterie est supérieure à 200 jours.
Cette autonomie est directement liée au mode d'utilisation de
l'enregistreur. Plus l'intervalle de lecture du capteur est bas, plus
l'autonomie est faible et, dans le pire des cas, elle ne dure que 30
jours.
Pour économiser la batterie, il faut définir le plus long intervalle
possible pour les acquisitions et pour le rafraîchissement de l'afficheur.
Exemples :
Ex. 1 : l'intervalle entre acquisitions est de 10 minutes et l'écran
disp est en mode lo6.
Dans ce cas, l'enregistreur reste endormi et ne se réveille que
toutes les 10 minutes pour lire le capteur, mettre à jour l'afficheur et
effectuer les acquisitions.
Ex. 2 : l'intervalle entre acquisitions est de 10 minutes et l'écran
disp est en mode 60 s (60 secondes).
Dans ce cas, l'enregistreur reste endormi et se réveille à chaque
minute pour lire le capteur et mettre à jour l'afficheur. Il se réveille
toutes les 10 minutes pour lire le capteur et effectuer les
acquisitions.
En comparant les exemples 1 et 2 avec le même intervalle
d'acquisition, on voit que le deuxième exemple consomme 10 fois
plus de batterie que le premier, en raison de la lecture constante du
capteur pour le rafraîchissement de l'afficheur.
Ex. 3 : mode moyen, maximal et minimal.
Quand l'un de ces modes d'acquisition est utilisé, l'appareil effectue
10 lectures du capteur pour faire une acquisition. Si l'intervalle
d'acquisition est de 10 minutes et l'écran disp est en mode lo6,
une mesure est effectuée à chaque minute pour prendre les 10
mesures requises pour l'acquisition. Dans ce cas, la consommation
sera la même que celle de l'exemple 2.
Ex. 4 : début et fin des acquisitions.
Il convient de noter le meilleur moyen de démarrer et de terminer les
acquisitions afin d'économiser la batterie en fonction des besoins de
mesure.
Si le processus dans lequel les mesures sont effectuées ne se
produit que dans un intervalle court, il est préférable d'utiliser le
mode de début et de fin des acquisitions par la touche
Si le processus se produit quotidiennement pendant le jour, la
meilleure méthode consiste à utiliser les dates de début et de fin,
ainsi que la répétition journalière.
NOVUS AUTOMATION
RAFRAÎCHISSEMENT
DE
.
5
INSTALLATION DE L'INTERFACE
Dans le modèle IR-Link3/RS232 il y a une interface de
communication RS232/IR qui doit être connectée au port série
disponible sur le PC.
Dans le modèle IR-Link3/USB il y a une interface de communication
USB/IR qui doit être connectée au port USB disponible.
6
CONFIGURATION DE L'ENREGISTREUR
Il est possible de configurer le LogBox-RHT-LCD à l'aide du logiciel
NXperience. Pour ce faire, l'Interface de Communication doit être
branchée à l'ordinateur.
L'interface doit être orientée vers la face avant de l'appareil (fenêtre de
communication) en permanence, à une distance de maximale jusqu'à
15 cm, comme le montre la Fig. 4.
Figure 4 – Interface de communication orientée vers l'appareil
7
LOGICIEL NXPERIENCE
7.1 INSTALLER LE NXPERIENCE
Le logiciel NXperience permet d'explorer toutes les fonctionnalités de
l'appareil, en communicant par l'interface USB. Il est aussi un outil
complet pour l'analyse des données enregistrées par le LogBox-
RHT-LCD.
Pour installer le logiciel NXperience, exécuter le fichier
NXperienceSetup.exe,
disponible
www.novusautomation.com.
7.2 EXÉCUTER LE NXPERIENCE
En lançant le logiciel NXperience, l'écran d'accueil s'affiche :
Figure 5 – Écran d'accueil du logiciel NXperience
7.3 CONFIGURER LE NXPERIENCE
Pour procéder à la configuration de l'appareil, il doit être branché au
port USB de l'ordinateur. Voir la Fig. 4.
Une fois l'appareil connecté, lancer le NXperience, cliquer sur
Configurer et puis cliquer sur Lecture de l'appareil.
Enregistreur LogBox-RHT-LCD
sur
notre
site
Web
