- Page 1 NOTICE D'UTILISATION Nov.2021...
-
Page 2: Table Des Matières
Service ........................... 14 4.4) Internes ..........................14 4.4.1) Beep touches ......................... 14 Pression auto → 0 Start....................15 4.4.2) ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | ww.ecom.fr... - Page 3 Maintenance et Etalonnage ....................18 Données techniques ........................19 Sécurité et environnement......................20 8.1) Sécurité ..........................20 8.2) Environnement ........................20 ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | ww.ecom.fr...
-
Page 4: Description

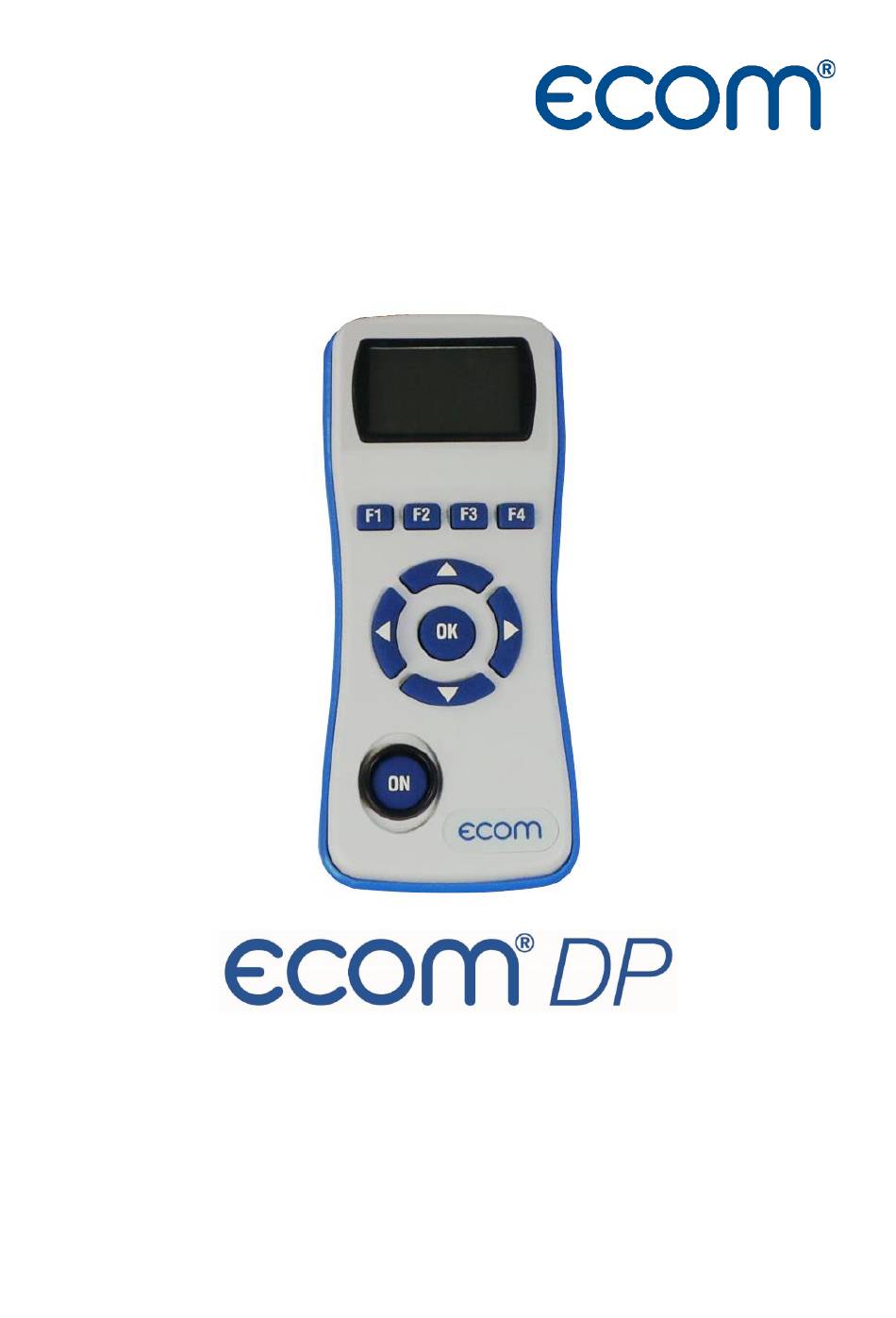

Connexion tuyaux capteur 1 Connexion tuyaux capteur 2 Diode Infrarouge Ecran Touches de fonction Embase de charge Touches directionnelles ON/OFF ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr... -
Page 5: Comment Brancher Mon Ecom-Dp
2.2) RANCHEMENT POURS LES ROUTINES DE MESURES PREPROGRAMMEES Outil de mise sous Pression Vanne 4 voies Tuyaux de raccordements ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr... -
Page 6: Comment Utiliser Mon Ecom-Dp
Pour accéder à une fonction, il vous suffit de cliquer sur la touche de fonction correspondante. Voir Pression auto → 0 Start ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr... -
Page 7: 1) Mise À Zéro Du Capteur De Pression (Δp→0)
Appuyer sur la touche de fonction pour sortir du menu Min/Max La fonction HOLD clignote lorsque l'affichage est figé ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr... -
Page 8: 4) Impression
Appuyer sur la touche de fonction (ECL) pour allumer ou éteindre le rétro-éclairage de l'écran Sans rétro-éclairage Avec rétro-éclairage ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr... -
Page 9: Routines De Mesures Préprogrammées
Utiliser la touche OK pour sélectionner un test/entrer dans le menu réglages des tests • Pour sortir du menu, appuyer sur la touche ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr... -
Page 10: 1) Setup
• Cliquer sur OK ❽ pour valider la modification • Pour sortir du menu Setup, utilisez la touche ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr... -
Page 11: 2) Test Pression
3. Entrer dans le menu Test Pression en appuyant sur OK ❽ 4. Cliquer sur la touche (Voir) pour visualiser les résultats Utilisation d'une imprimante à liaison Infrarouge requise ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr... -
Page 12: 3) Pré Test (Test De Résistance)
3. Entrer dans le menu Pré Test en appuyant sur OK ❽ 4. Cliquer sur la touche (Voir) pour visualiser les résultats Utilisation d'une imprimante à liaison Infrarouge requise ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr... -
Page 13: 4) Test Principal (Test D'étanchéité)
3. Entrer dans le menu Test Principal en appuyant sur OK ❽ 4. Cliquer sur la touche (Voir) pour visualiser les résultats Utilisation d'une imprimante à liaison Infrarouge requise ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr... -
Page 14: 5) Paramétrages/Fuites (Test De Fonction Ou De Fuites)
Utiliser les touches directionnelles pour saisir le diamètre du tuyau Dans le cas où le circuit est composé de plusieurs tuyaux ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr... - Page 15 Dans le cas où le circuit est composé de plusieurs tuyaux Voir Setup Voir Setup Utilisation d'une imprimante à liaison Infrarouge requise ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr...
-
Page 16: Visualiser Les Résultats
4. Pour modifier la valeur, utiliser les touches 5. Une fois le réglage de la date et de l’heure effectué, valider avec la touche OK ❽ ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr... -
Page 17: Capteurs Setup
6. Une fois le réglage effectué, valider avec la touche OK ❽ ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr... -
Page 18: 2) Pression Auto → 0 Start
/ NON = pas de charge batterie, fonctionnement sur piles) 6. Une fois le réglage effectué, valider avec la touche OK ❽ ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr... -
Page 19: Atténuation
2 (ΔP2) 7. Une fois le réglage effectué, valider avec la touche OK ❽ ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr... -
Page 20: Fonction Auto Off
6. Une fois le réglage effectué, valider avec la touche OK ❽ ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr... -
Page 21: Programme "Ecom-Dp Logger
ROGRAMME OGGER Le processus de mesure de l’ECOM-DP peut être enregistré à l’aide du logiciel « ecom-DP Logger ». Les lignes de valeurs mesurées peuvent être enregistrées au format xls (Excel). Pour transférer les données, un câble USB est nécessaire (option). -
Page 22: Données Techniques
< 3% de la valeur mesurée Dimensions 170 x 75 x 35 mm (environ) Poids 300 g. (environ) Température d’utilisation 0 à 50°C ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr... -
Page 23: Sécurité Et Environnement
Sur demande, ECOM reprend vos anciens instruments afin de les détruire de manière écologique et en collaboration avec un centre agréé. ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr | www.ecom.fr... - Page 24 ECOM 5 RUE DE LISBONNE F-67300 SCHILTIGHEIM TEL. +33 (0) 88 18 47 70 info@ecom.fr www.ecom.fr...
