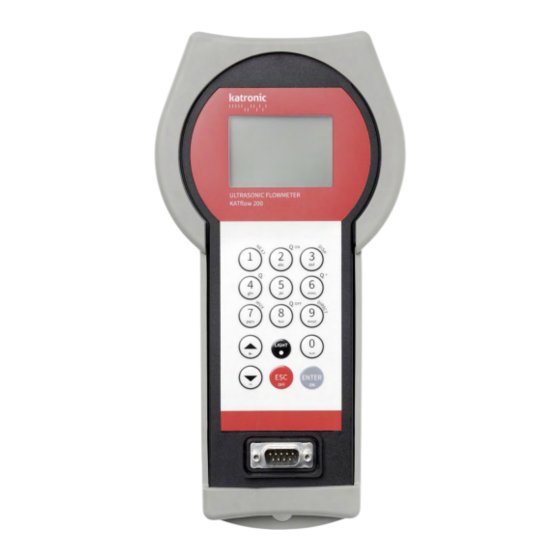

K Tflow 200
Débitmètre portable à ultrasons
INNOV NT. INTUITIF. INTELLIGENT.
Le K Tflow 200 est un débitmètre portable d'une
puissance insoupçonnée pour une taille aussi ré-
duite. Cet appareil léger est incroyablement facile à
utiliser et peut être commandé d'une seule main. Il
est l'outil idéal à emporter dans les endroits confinés
ou pour travailler en hauteur. Le K Tflow 200 pré-
sente une performance de mesure qui est généralement
associée aux appareils plus complexes et plus chers. Il
bénéficie également de la qualité et de la robustesse
exceptionnelles des transducteurs Katronic.
Publicité
Manuels Connexes pour Katronic KATflow 200
Sommaire des Matières pour Katronic KATflow 200
- Page 1 Il utiliser et peut être commandé d’une seule main. Il bénéficie également de la qualité et de la robustesse est l’outil idéal à emporter dans les endroits confinés exceptionnelles des transducteurs Katronic.
- Page 2 Katronic Votre solution commence par notre produit LE PRINCIPE DE L TECHNOLOGIE P R ULTR SONS Les débitmètres K Tflow à ultrasons non-intrusifs sont ments qui pourraient avoir un effet sur les mesures, tels basés sur le principe du temps de transit. Les impulsions que le profil de l’écoulement, le matériau de la canalisa-...
- Page 3 • Vérification de performance de débitmètre en ligne • Détection de fuite et de colmatage • Essais de système Nettoyage en place (NEP, CIP) • Contrôle des systèmes hydrauliques • pplications dans les salles blanches Fiche Technique K Tflow 200 3/14 www.katronic.com...
- Page 4 Temps de réponse De 0 à 99 s (sélectionnable par l’utilisateur) mortissement de valeur affichée < 10 % du volume Contenu gazeux et solide des milieux liquides Images K Tflow 200 (dimensions en mm) Fiche Technique K Tflow 200 4/14 www.katronic.com...
- Page 5 Communication Type RS 232, USB cable (en option) Données transmises Valeurs mesurées et totalisées, paramètres et configuration, données enregistrées Images K Tflow 200 en fonctionnement K Tflow 200 dans mallette de transport anti-écrasement Fiche Technique K Tflow 200 5/14 www.katronic.com...
- Page 6 USgal/h (gallons US à l’heure), USgal/min, USgal/s bbl/d (barils par jour), bbl/h, bbl/min m/s, ft/s, inch/s Vitesse d’écoulement g/s, t/h, kg/h, kg/min Débit massique , l, gal (gallons US), bbl Volume Masse g, kg, t Fiche Technique K Tflow 200 6/14 www.katronic.com...
- Page 7 IP 66 conformément à EN 60529 (IP 67 et IP 68 sur demande) Longueur de câble standard Type K1L: 5,0 m Type K1N/E: 4,0 m Images Transducteurs K1N/E Transducteurs K1N/E avec connecteur ODU/LEMO Transducteurs K1L Fiche Technique K Tflow 200 7/14 www.katronic.com...
- Page 8 IP 66 conformément à EN 60529 (IP 67 et IP 68 sur demande) Longueur de câble standard Type K4L: 5,0 m Type K4N/E: 2,5 m Images Transducteurs K4N/E Transducteurs K4L Transducteurs K4N/E avec connecteur ODU/LEMO Fiche Technique K Tflow 200 8/14 www.katronic.com...
- Page 9 Sangles de tension textiles, jusqu’à 15 m de long: DN 1 000 à 3 000 (6 500) Images Clip de montage et chaînes à utiliser avec le débitmètre portable Clip de montage Transducteurs montés à l’aide de chaînes et de clips Fiche Technique K Tflow 200 9/14 www.katronic.com...
- Page 10 Dispositif d e m on tage pou r flexibles Support de montage fabriqué sur mesure, inox (disponible sur demande) Images Dispositif de montage, rail et aimants Dispositif de montage, rail et aimants Exemple de dispositif de montage pour flexibles Fiche Technique K Tflow 200 10/14 www.katronic.com...
- Page 11 0,01 mm Résolution Linéarité 0,1 mm Longueur de cable 1,5 m Images Jauge d’épaisseur de paroi NT Jauge d’épaisseur de paroi NT avec K Tflow 200 Jauge d’épaisseur de paroi HT en cours d’utilisation Fiche Technique K Tflow 200 11/14 www.katronic.com...
- Page 12 240 (h) x 350 (l) x 180 (p) mm Poids (vide) 500 g Indice de protection Pas d’Indice IP Matériau extérieur Nylon Matériau intérieur Nylon Images Mallette de transport anti-écrasement IP 67 Sacoche de transport pour K Tflow 200 Fiche Technique K Tflow 200 12/14 www.katronic.com...
- Page 13 Batterie externe pour alimentation électrique à long terme Spécial (veuillez préciser) KF200 - 1 - 03-1 - 1 - 1 - 0 / (exemple configuration) Choissez les options souhaitées, et utilisez le code créé pour spécifier votre choix. Fiche Technique K Tflow 200 13/14 www.katronic.com...
- Page 14 Katronic® et K Tflow® sont des marques déposées de Katronic G & Co. KG. © Droits d'auteur Katronic 2019 | Sous réserve de modifications sans préavis. Tous les droits sont réservés. | Edition: DS_KF200_V10FR_1911 Fiche Technique K Tflow 200 14/14 www.katronic.com...
