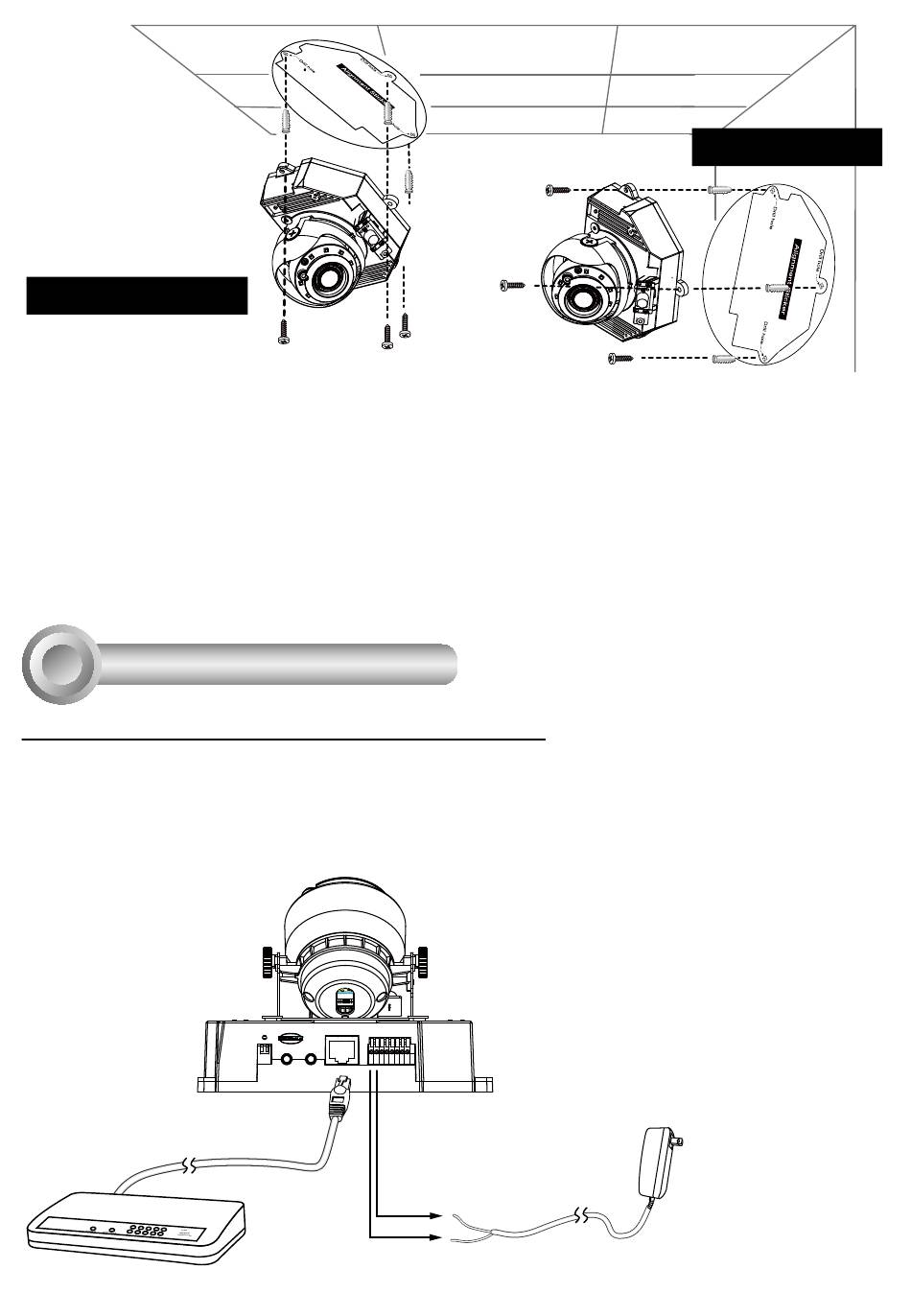

Fixation au plafond
1. Coller l'autocollant d'alignement sur le plafond/mur.
2. Percer deux trous dans le plafond/mur en vous alignant sur les deux cercles tracés sur
l'autocollant.
3. La caméra réseau peut être montée avec le câble acheminé à travers le plafond/mur
ou sur le côté. Si vous voulez passer le câble par le plafond/mur, percez un trou pour le
câble.
4. Enfoncez les chevilles en plastique dans les trous.
5. Aligner les deux trous à de chaque côté de la base de la caméra avec les chevilles sur
le plafond/mur, puis vissez la caméra au plafond/mur avec les vis fournies.
4
Déploiement du réseau
Branchements généraux (sans PoE)
1. Si vous utilisez un système de contrôle numérique externe, établissez la connexion à
partir du système d'entrée/sortie du terminal.
2. Les câbles Ethernet, d'alimentation et autres sont fournis pas l'utilisateur.
3. Connectez les câbles AC au bornier comme une source d'énergie alternative. Les câbles
IO sont fournis par l'utilisateur.
Commutateur
Ethernet
Broches 3 et 4 : 24V AC
FR - 40
Fixation murale
