INSTALLATION DE L'ADAPTATEUR OSFLO :
1. Placer la coquille dotée d'un raccord fileté sur la paroi d'installation afin de déterminer si le détecteur
sera fixé de manière à assurer une couverture optimale.
2. Le cas échéant, insérer le raccord à enclenchement dans la débouchure du luminaire ou de la boîte
électrique (si on requiert plus de profondeur, le modèle OSFOA à positions multiples conviendrait mieux).
3. Retirer le contre-écrou du détecteur et insérer les fils de sortie à travers l'orifice de montage de l'autre
coquille de l'adaptateur. Glisser le contre-écrou sur les fils et le visser sur le raccord fileté; serrer de
manière à bien assujettir le détecteur. Aligner le détecteur de façon à ce qu'il soit parallèle au bas du
luminaire ou de la boîte électrique.
4. Insérer les fils du détecteur à travers la coquille fixée au luminaire ou à la boîte électrique, jusqu'à la
zone d'accès au câblage.
5. Enclencher la coquille dans laquelle le détecteur est installé dans celle fixée au luminaire ou à la boîte
électrique en alignant les raccords à enclenchement et en les insérant fermement les uns dans les autres.
6. Raccorder les fils conformément au schéma de câblage, en procédant comme suit : le fil de sortie
NOIR au fil de ligne ACTIF, le BLANC au fil de ligne NEUTRE et le ROUGE au fil de CHARGE.
Entortiller fermement les brins de chaque raccord et les insérer dans des marettes de grosseur
appropriée. Visser ces dernières (vers la droite) en s'assurant qu'aucun brin n'en dépasse.
7. Rétablir l'alimentation au fusible ou au disjoncteur.
REMARQUE : attendre environ une minute pour donner le temps au dispositif de se charger. Si les
lumières s'allument et le témoin clignote lorsqu'on passe la main devant la lentille, le détecteur a été
correctement installé. Dans le cas contraire, se reporter à la section DIAGNOSTIC DES ANOMALIES.
RÉGLAGES
Délai d'éteinte : ce réglage devrait être effectué en cours d'installation. Il permet de déterminer la période
pendant laquelle les lumières restent allumées après le dernier
mouvement détecté. On peut choisir un délai d'une durée variant
de 30 secondes à 20 minutes.
REMARQUE : une fois le courant rétabli, il faut allouer au
dispositif une période de « réchauffement » de deux minutes
avant de procéder à ce réglage.
DIAGNOSTIC DES ANOMALIES
• Les lumières ne s'allument pas
- Le fusible ou le disjoncteur sont hors tension : les mettre sous tension. S'assurer également
que les charges commandées soient en état de s'allumer (lampes ou ballasts fonctionnels,
commutateurs intégrés sous tension, etc.).
- Le détecteur est mal installé ou défectueux : s'assurer que le dispositif soit correctement
raccordé et procéder à une inspection visuelle pour détecter d'éventuels problèmes.
- La lentille est sale ou obstruée : procéder à une inspection visuelle et, au besoin, nettoyer la
lentille ou éliminer l'obstruction.
• Les lumières ne s'éteignent pas
- Le détecteur est mal installé ou défectueux : s'assurer que le dispositif soit correctement
raccordé et procéder à une inspection visuelle pour détecter d'éventuels problèmes.
- Le détecteur est installé trop près d'une bouche de chauffage ou de climatisation : fermer la
bouche de CVC ou déplacer le détecteur.
- La tension de ligne a chuté : en procédant aux vérifications requises, s'assurer que la tension de
ligne ne soit pas inférieure à 100 V.
• Les lumières s'allument et s'éteignent trop rapidement
- Le détecteur est installé trop près d'une bouche de chauffage ou de climatisation : fermer la
bouche de CVC ou déplacer le détecteur.
- Le délai d'éteinte est mal réglé : le régler à la durée voulue.

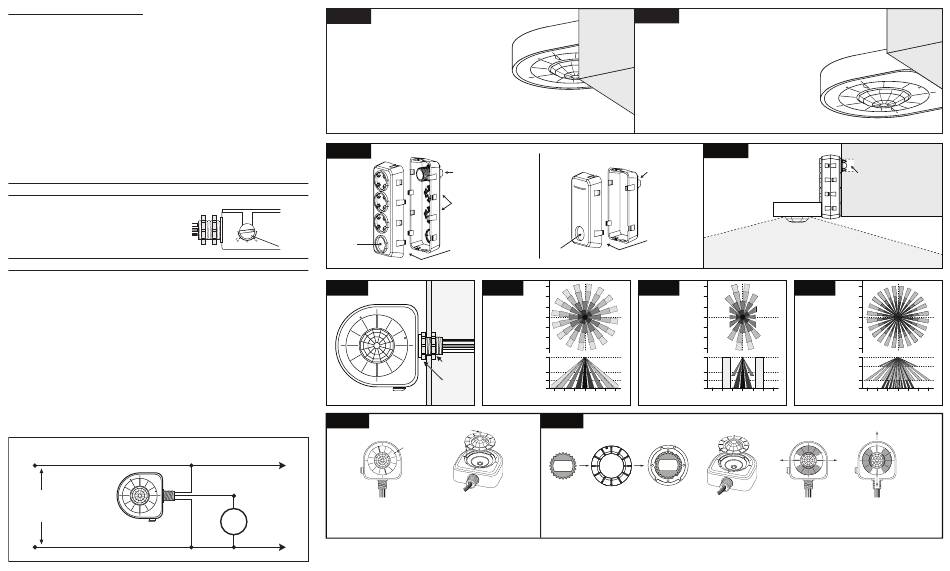

Schéma de câblage
Actif (Noir)
Noir
Ligne
120-347 V c.a.,
50/60 Hz
White
Détecteur
Neutre (Blanc)
Figure 1A
INCORRECT
Détecteur installé trop haut
Faisceaux extérieurs obstrués
Champ de vision limité
Figure 2A
Adapteur
OSFOA-00W
TIME DELAY
20 MIN.
30 SEC.
Débouchure
Cadran de
pour le
10
réglage
détecteur
du délai
(non clavetée)
Figure 3
Détecteur
Figura 7A
Rouge
Noir
Aligner les
alvéoles
Charge
Blanc
© 2016 Leviton Mfg. Co., Inc.
Adapteur
Le raccord fileté s'insère
OSFLO-00W
dans les logements ou
boîtes par des orifices
standard
Autres débouchures
clavetées pour modifier
la hauteur
Les fils passent du
détecteur au logement ou
Débouchure pour
à la boîte par l'adaptateur
le détecteur (non clavetée)
Figure 4
9.1m (30 ft)
Intérieur du
6.1m (20 ft)
logement
Installation
du luminaire
3m (10 ft)
surélevée
ou de la boîte
(360°)
0
électrique
3m (10 ft)
Fils
Vue du
6.1m (20 ft)
dessus
9.1m (30 ft)
0
Contre-écrou
de serrage
Vue
6.1m (20 ft)
latérale
9.1m (30 ft)
Contre-écrou
12.2m (40 ft)
de blocage
9.1m
6.1m
3m
(30 ft)
(20 ft)
(10 ft)
Figura 7B
Languette
Alvéoles
Tirer sur les languettes
Insérer le masque d'allée
pour retirer la lentille
sous la lentille (au besoin)
Figure 1B
CORRECT
Détecteur installé à 2,5 cm (1 po)
ou moins du bord inférieur
Aucune obstruction
Champ de vision optimal
Figure 2B
Le raccord fileté
s'insère dans
les logements
ou boîtes par
des orifices
standard
Les fils passent
du détecteur au
L'adaptateur permet d'installer le
logement ou à
détecteur de façon à lui assurer
la boîte par
un champ de vision optimal
l'adaptateur
Figure 5
9.1m (30 ft)
6.1m (20 ft)
Allée
3m (10 ft)
0
3m (10 ft)
Vue du
6.1m (20 ft)
dessus
9.1m (30 ft)
0
S
S
H
H
E
E
Vue
6.1m (20 ft)
L
L
V
V
latérale
E
E
9.1m (30 ft)
S
S
12.2m (40 ft)
0
0
3m
6.1m
9.1m
9.1m
6.1m
3m
3m
6.1m
(30 ft)
(20 ft)
(10 ft)
(10 ft)
(20 ft)
(10 ft)
(20 ft)
(30 ft)
Aligner les alvéoles et
tourner pour fixer la lentille
Orifice
Adapteur
standard
OSFOA-00W
(12,7 mm/
0,5 po)
Détecteur
Figure 6
9.1m (30 ft)
6.1m (20 ft)
Hauteur
3.0m (10 ft)
normale
(360°)
0
3.0m (10 ft)
Vue du
6.1m (20 ft)
dessus
9.1m (30 ft)
0
2.4m (8 ft)
Vue
latérale
6.1m (20 ft)
7.6m (25 ft)
9.1m
9.1m
6.1m
3.0m
0
3.0m
6.1m
9.1m
(30 ft)
(30 ft)
(20 ft)
(10 ft)
(10 ft)
(20 ft)
(30 ft)
Positionner le masque en fonction
des besoins de l'installation
PK-93439-10-05-5G
