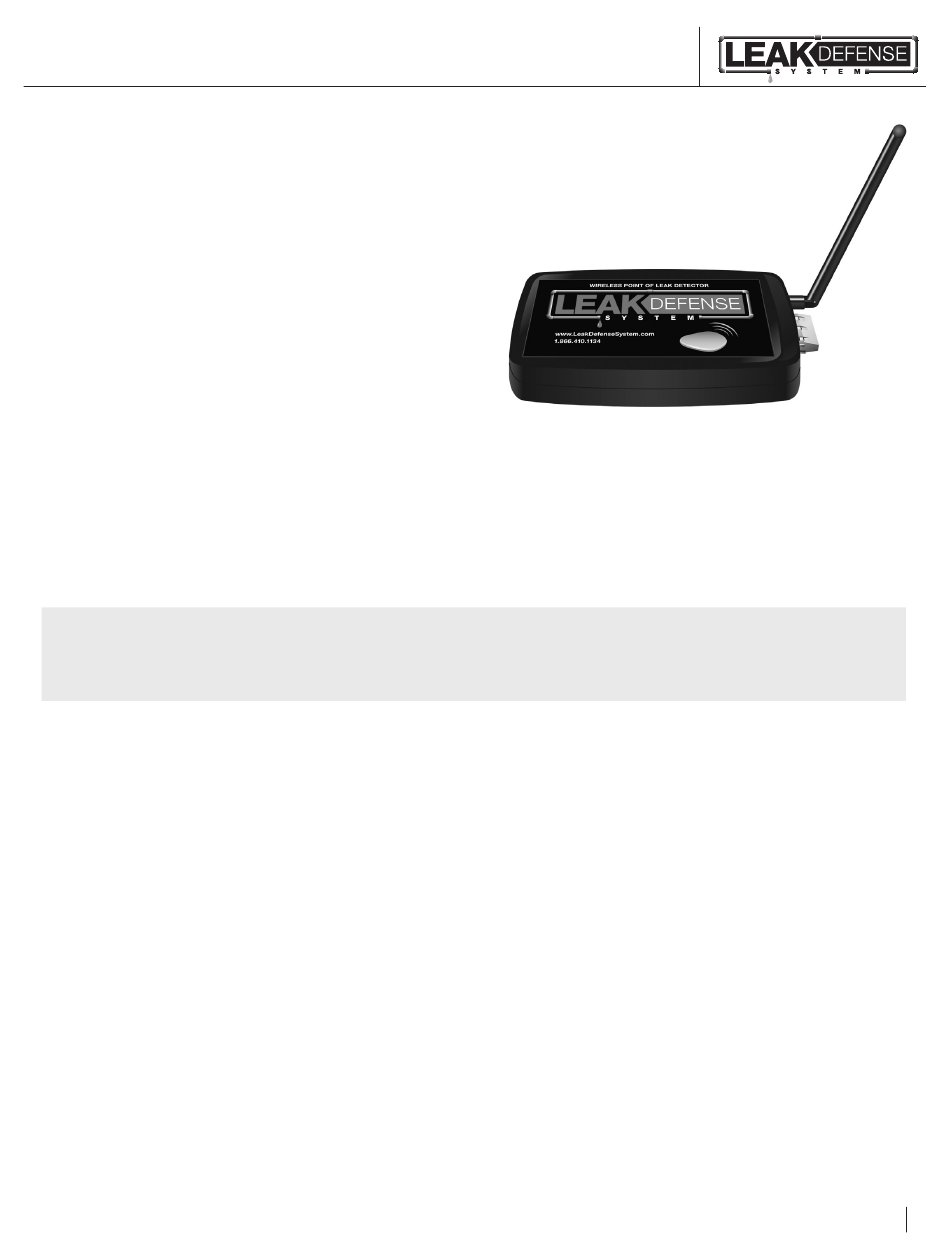

Le point de Défense de fuite du Détecteur de fuite (POLD)
CARACTÉRISTIQUES DU PRODUIT ET SPÉCIFICATIONS
• Les dimensions de la boîte noire sont 3.9"x 2.2" x 0.94"
• Antenne réglable de 4.5 pouces
• Boîtier en plastique résistant à l'eau durable conçu être
installé dans un endroit sec
• Compartiment de la batterie arrière
• Alimenté par deux piles AAA
TEST DE L'APPAREIL
• Insérer les piles AAA dans l'enceinte
• Testez le capteur en touchant les deux attaches métalliques avec de l'eau
• Le capteur devrait émettre un bip sonore
• Effacer l'alarme en appuyant sur le bouton de réinitialisation à l'intérieur du panneau arrière pendant environ 5 secondes
• Replacez le couvercle du compartiment des piles et placez le capteur à l'endroit désiré
• Suite à la notification d'alarme, après avoir réinitialisé le capteur, déterminez qu'il n'y a pas de fuite active. Une fois que
vous avez confirmé qu'il n'y a pas de fuite, retournez au panneau de contrôle. Appuyez sur RÉINITIALISER.
REMARQUE: Lorsque le POLD a alarmé, il ne peut pas être réinitialisé à distance depuis l'application. Le bouton de
réinitialisation du capteur doit être maintenu pendant 5 secondes et relâché avant que l'alarme puisse être annulée à
partir du panneau de commande et de l'application.
LDS-3 Connexion des POL et relais SS à l'API
1. Les bornes 1 et 2 de chaque relais à l'état solide briser chaque branche chaude allant à la pompe du puits.
2. Sur l'API, placez un cavalier entre + REF et NO sur le relais API.
3. Câbler les bornes d'entrée du relais à semi-conducteurs en série comme suit. Prenez COM du même relais API et
l'exécuter à la borne 3 du premier relais de l'état solide. Ensuite, prenez 4 de ce même relais et connectez-le à 3 du
deuxième relais de l'état solide. Ensuite, prenez 4 du deuxième relais de l'état solide et retournez le à -REF sur l'API.
4. Les bornes POLD et GND de l'API sont connectées au capteur POL. Ceci s'applique uniquement au capteur POL
câblé et n'est pas utilisé avec le POLD sans fil.
5. Le cadran jaune au centre de la carte API doit être tourné vers le 4 pour activer le capteur POL.
6. Pour tester le capteur POL, prenez une serviette en papier humide et touchez les 2 vis métalliques. Le système de
défense contre les fuites se déclenche et les relais de l'état solide doivent arrêter la pompe de puits. La pompe de
puits doit être en cours d'exécution en tant que relais de l'état solide nécessitent une charge d'ouvrir. Appuyez sur le
bouton de réinitialisation de l'API, puis appuyez sur Réinitialiser dans le panneau Contrôle de fuite de défense.
Pour un support technique, veuillez contacter 866.410.1134.
