Instructions de câblage pour une pompe de
recirculation d'eau chaude câblée

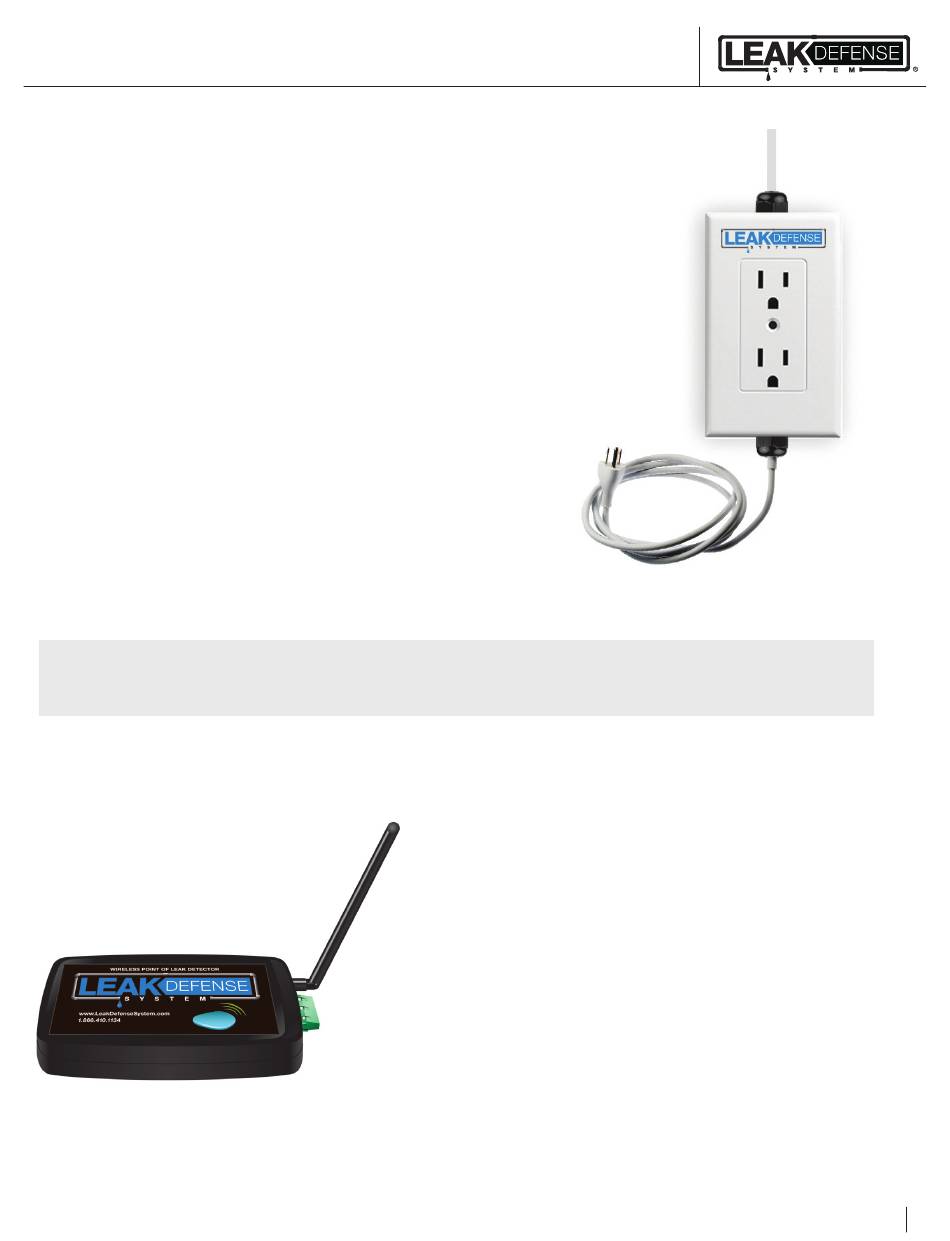

Il existe deux options pour connecter une pompe de recirculation
câblée au commutateur de pompe de recirculation du système de
défense anti-fuite.
1. Débranchez les fils qui alimentent la pompe de la source
d'alimentation. Fixez une prise sur les fils provenant de la pompe et
branchez-les dans la prise 110VAC intégrée au commutateur de
pompe de recirculation de fuite de défense.
2. Retirez la prise de 110VAC du contacteur de pompe de recirculation
de fuite. Attachez les fils qui alimentent la pompe aux fils noir, blanc
et vert qui sont connectés à la prise 110VAC. Vous devrez peut-être
installer une poignée de cordon sur la boîte de commutation de
pompe de recirculation de fuite de fuite pour obtenir les fils à
l'intérieur de la boîte. Veillez à ne pas endommager la carte de circuit
à l'intérieur de la boîte. Vous pouvez ensuite placer une couverture
solide sur la boîte où la sortie était.
NOTE: La fiche du commutateur de pompe de recirculation de fuite doit être branchée dans une prise de courant
de 110 VAC ou câblée à une source d'alimentation.
Sur l'API, placez un cavalier entre + REF et le terminal suivant à droite qui est NON. Ensuite, le fil rouge de
l'interrupteur de la pompe de recirculation va à la borne suivante à droite qui est COM. Le fil noir va à GND ou -REF.
Connexion d'un POLD à votre système LDS-3
Si vous choisissez de connecter notre réseau sans fil POLDs, (Détecteurs
de points de fuite), ils s'interfaceront facilement avec votre système
LDS-3 pour fournir des fonctions de surveillance et de contrôle.
Ces petits appareils permettent de repérer certaines zones, comme les
salles de lavage, les toilettes et d'autres appareils utilisant de l'eau, pour
déclencher une alarme immédiate en cas de fuite.
