Manuels Connexes pour Atag Descale
Sommaire des Matières pour Atag Descale

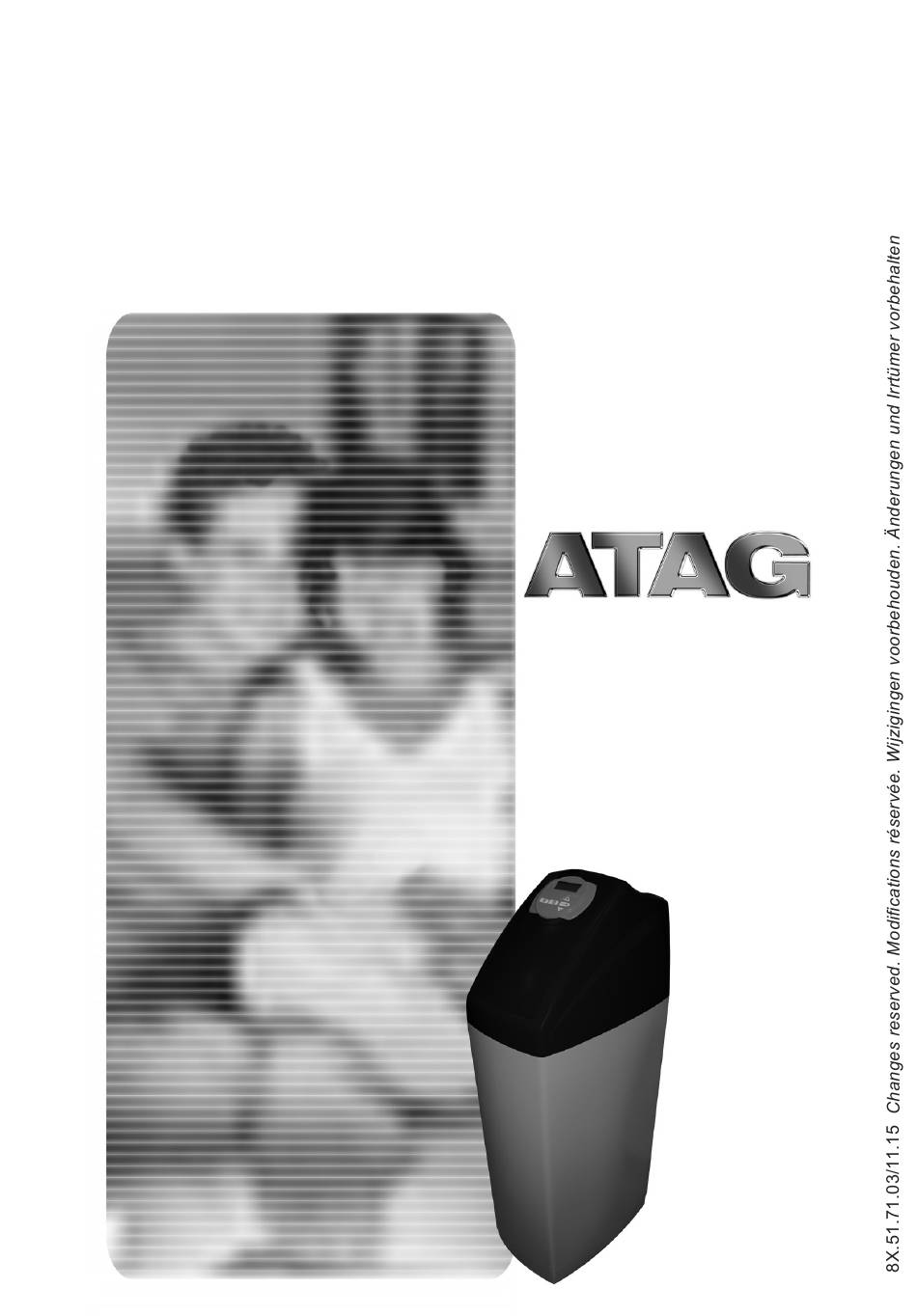

- Page 1 N o t i c e d ' i n s t a l l a t i o n I n s t a l l a t i e h a n d l e i d i n g Descale...
-
Page 3: Table Des Matières
7 Instruction de dépannage 1. Introduction Nous vous remercions d’avoir choisi le ATAG Descale, nous espérons que ce produit vous donnera entière satisfaction. Le plus grand soin a été apporté à sa réalisation. Le ATAG Descale est livré dans un carton avec un by-pass. Vérifiez attentivement l’appareil, en présence du livreur, pour vous assurer qu’il n’a pas été... -
Page 4: Présentation Atag Descale
2. Présentation ATAG Descale 1. Vue extérieure de l’appareil Contrôleur Trappe à sel Bac à sel 2. Vue intérieure de l’appareil Contrôleur Trappe à sel Capot principal... -
Page 5: Conseils Généraux D'installation
3. Installation sur l’eau de ville 3 MÈTRES 3 METERS VANNE D’ISOLATION MISE À LA TERRE EAU FROIDE SORTIE ENTRÉE EAU CHAUDE CHAUFFE COMPTEUR ROBINET D’EAU VERS EAU DE VILLE L’ÉGOUT 3. Conseils généraux d’installation 1. Pression Une pression minimale de 1,8 bar est nécessaire pour que la vanne régénère correctement. Ne pas dépasser 6 bar;... -
Page 6: Conseils D'installation
KIWA (fournie par un tiers). Voir aussi la fiche VEWIN 4.6. Lors du choix de l’emplacement de votre ATAG Descale, tenez compte des points suivants : Installer votre ATAG Descale à l’endroit choisi, en vous assurant que le sol est bien propre, plan et stable (Le cas échéant, mettez une planche sous le bac et une cale pour... - Page 7 Encore une fois, maintenir le bouton REGEN appuyé pendant 3 secondes. Continuer d’appuyer jusqu’à ce que vous voyiez apparaitre “BACKWASH”. Lentement ouvrir la manette d’entrée du bypass d’un ¼ de tour pour permettre à l’eau d’alimenter lentement l’adoucisseur. Quand l’eau arrive au niveau de la ligne d’égout, ouvrir complètement la vanne d’entrée du by-pass et laisser couler jusque l’eau soit parfaitement limpide.
-
Page 8: Réglages
5. Réglages a) Écran disponible directement par l’utilisateur TIME OF DAY • Heure du jour 21 : 00 Affichage de l’heure – La mention “REGEN TODAY” clignote à la place de “TIME OF DAY” si le bouton REGEN est enfoncé, si le contrôleur demande une régénération non basée sur le volume ou après une coupure d’électricité... - Page 9 b) Réglage de l’heure Appuyer sur le symbole “ ” TIME HOUR SET "21":00 Réglage des heures. Le chiffre des heures clignote. Par simple appui sur , ajuster à l’heure réelle Appuyer sur pour passer au paramètre suivant. TIME MINUTES Réglage des minutes.
- Page 10 Régler le nombre de jours entre deux régénérations. DAYS BETWEEN REGEN °F "7" Le réglage par défaut est de “14”. Le nombre de jours maximum est 28 jours. L’affichage “Off” indique qu’il n’y a pas de régénération forcée. Appuyer sur pour passer au paramètre suivant.
- Page 11 Réglage du nombre de minutes du cycle 2 SOFTENING TIME SET "120:00" Appuyer sur pour passer au paramètre suivant. Réglage du nombre de minutes du cycle 3 DRAW TIME SET "30:00" Appuyer sur pour passer au paramètre suivant. Réglage du nombre de minutes du cycle 4 BACKWASH TIME SET "04:00"...
- Page 12 Réglage de la capacité de l’adoucisseur. SOFTENING CAPACITY Si réglage de l’unité de dureté en ppm alors l’unité de la SET“150” X°FH capacité est en “Kg” Si aucune unité n’a été réglée pour la dureté alors la capacité s’exprime en m Appuyer sur pour passer au paramètre suivant.
- Page 13 Réglage du type de régénération : DELAYED SET REGEN – Retardée : régénération à une heure spécifique – Immédiate: Régeneration immédiate quand le volume est à 0 – Retardée + immédiate: Régéneration avec un forçage quand le volume est à 0 Appuyer sur pour passer au paramètre suivant.
- Page 14 e) Réglage du type de vanne, des unités, de l’enchainement des cycles et des coordonnées du fournisseur, de l’indicateur de maintenance – Niveau usine Appuyez simultanément et pendant 3 secondes les touches "SOFTENING" TYPE Appuyez à nouveau simultanément et pendant 3 secondes sur les touches Choix du corps de vanne.
- Page 15 Appuyer sur pour passer au paramètre suivant. Appuyer sur pour passer au paramètre suivant. Choix du dernier cycle (dans notre exemple 6 mais réglage jusqu’à 9 cycles). On peut choisir entre backwash, "END" regenerant drawn dn (régénération co-courant), SET CYCLE 6 regenerant drawn up (régénération contre courant), fast rinse (rinçage rapide), softening (service), end (fin) Appuyer sur...
- Page 16 Historique de la réserve (à l’heure de régénération) RESERVE HISTORY "0" 1.47 Day 0 = Aujourd’hui Day 1 = hier Day 2 = avant-hier Day 6 (max) Non visible en cas d’utilisation en version chronométrique ou gestion au volume Appuyer sur pour passer au paramètre suivant.
-
Page 17: Description Du Fonctionnement
Nombre de M utilisé depuis la mise en service TOTAL CUBIC METERS 50,0 Appuyer sur pour passer au paramètre suivant. Enregistrement des 10 erreurs pouvant avoir été ERROR LOG généré par le contrôleur Appuyer sur pour passer au mode normal. 6. -
Page 18: Instruction De Dépannage
7. Instructions de dépannage PROBLÈME CAUSE CORRECTION CODE ERREUR Code Erreur 101 a. Pas de lecture de la position du a. Resynchroniser le logiciel avec Incapacité de reconnaitre piston la position du piston. Appuyer le début de la régénéra- b. Assemblage incorrect sur REGEN tion et --->... - Page 19 CAUSE CORRECTION PROBLÈME FONCTIONNE- MENT Vanne ne régénère pas a. Bypass en position Bypass a. Mettre le by-pass en position automatiquement mais le b. Compteur déconnecté service fait quand on appuie sur c. Turbine bloquée b. Connecter le compteur à la le bouton régénération d.
- Page 20 CAUSE CORRECTION PROBLÈME FONCTIONNE- MENT L’adoucisseur n’arrive pas a. Injecteur bouché a. Retirer l’injecteur et le nettoyer à aspirer la saumure b. Assemblage piston/joints b. Vérifier l’assemblage du piston incorrect c. Inspecter la ligne de saumure c. Fuite sur la ligne de saumure durant le remplissage d.
- Page 21 Vanne réglée pour régénération de la vanne immédiate e. Vérifier la procédure de réglage e. Vanne réglée pour régénération de la vanne retardée ou si la capacité atteint Type Descale 5 Descale 10 Descale 15 Descale 20 Descale 30 AA00010B AA00020B AA00030B...
- Page 22 www.atagheating.com...
