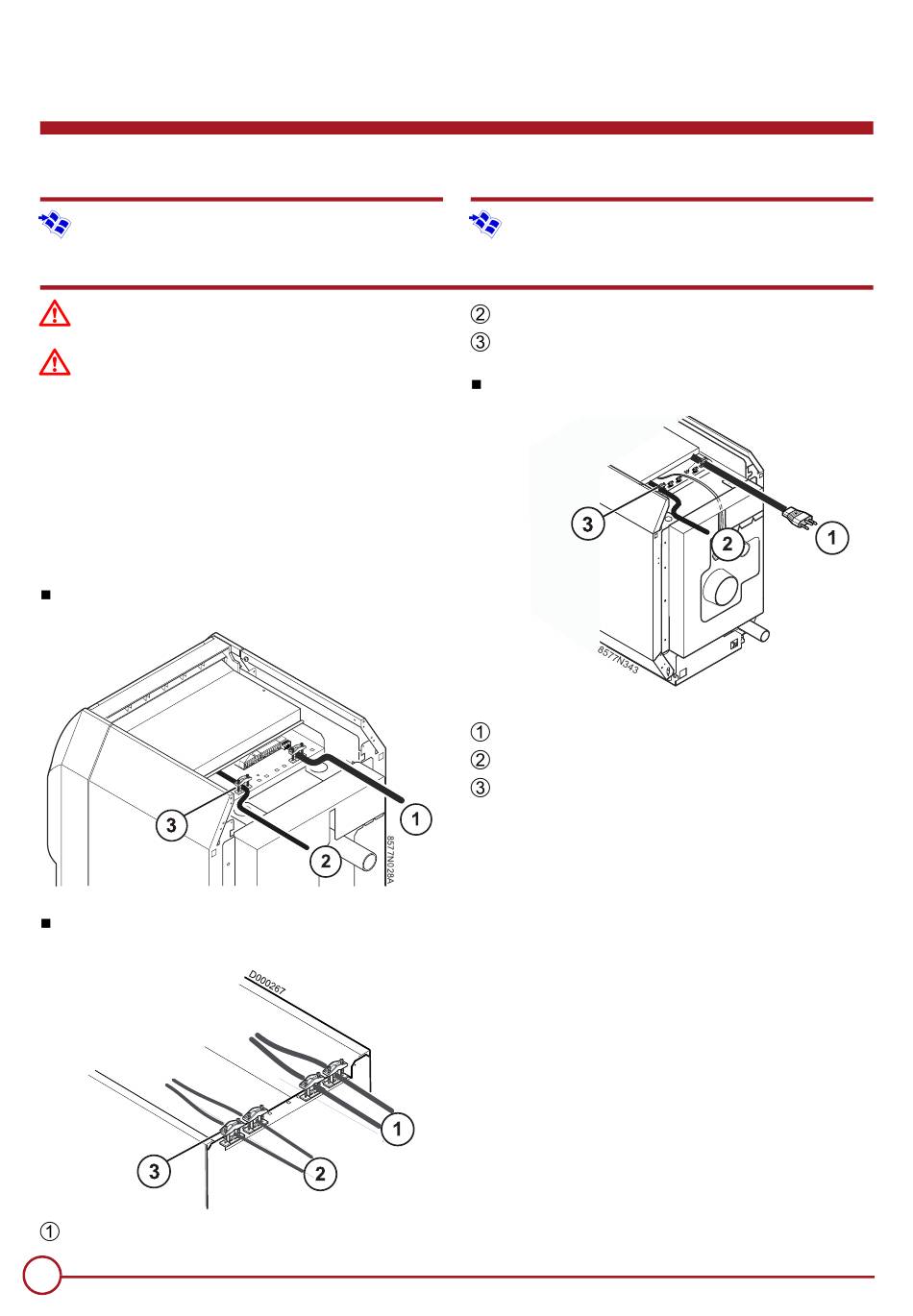

6. Montage, raccordements électriques et réglages installateur
6 Montage, raccordements électriques et réglages
installateur
6.1 Montage du tableau de commande
Se reporter à la notice de la chaudière.
6.3 Raccordements électriques
Les raccordements électriques doivent impérativement
être effectués hors tension, par un professionnel qualifié.
Le câblage électrique ayant été soigneusement contrôlé en
usine, les connexions intérieures du tableau de commande
ne doivent en aucun cas être modifiées.
Les raccordements électriques sont à effectuer en respectant les
indications portées sur les schémas électriques livrés avec l'appareil
et les directives données dans la notice.
L'appareil doit être alimenté par un circuit comportant un interrupteur
omnipolaire à distance d'ouverture supérieure à 3 mm. La mise à la
terre doit être conforme à la norme NFC 15.100 (France) ou RGPT
(Belgique).
PK-PU-CU 150, PU-CU 150 Condens
PK 260
Alimentation 230V
8
6.2 Mise en place de la sonde chaudière
Se reporter à la notice de la chaudière.
Sondes
Serre-câbles
PU-CU 150 CH, PU 150 C
Câble d'alimentation 230 V
Sondes
Serre-câbles
Tous les raccordements s'effectuent sur les borniers prévus à
cet effet dans le tableau de commande de la chaudière.
Les câbles de raccordement sont amenés à l'intérieur de la
chaudière par les découpes existant dans le panneau arrière, celles-
ci permettent l'utilisation éventuelle de chemins de câbles du
commerce.
La fixation de ces câbles sur le tableau se fait à l'aide de serre-câbles
(livrés dans un sachet séparé).
X1 / X2
02/04/2013 - 7606780-001-01
