Sommaire des Matières pour Chappee LMS 15
- Page 1 ODIA ODIA ODIA ODIA ODIA ODIA ODIA ODIA ODIA ODIA AR AR SOL AR Notice d’utilisation régulation LMS 15 - HMI texte Réf. : CH - 1487 - U - FR - 3 - 2014 / 06...
-
Page 3: Table Des Matières
SOMMAIRE BOITIER DE REGULATION Description de l’afficheur Initialisation du boîtier ACCES AUX MENUS DE CONFIGURATION DES PARAMETRES Menu informations Réglage de l’heure et de la date Modifier la langue (menu Interface utilisateur) Régulation temporaire de la température FONCTIONS ASSOCIEES A LA TOUCHE MENU RAPIDE MODES DE FONCTIONNEMENT Chauffage Programme vacances... -
Page 4: Boitier De Regulation

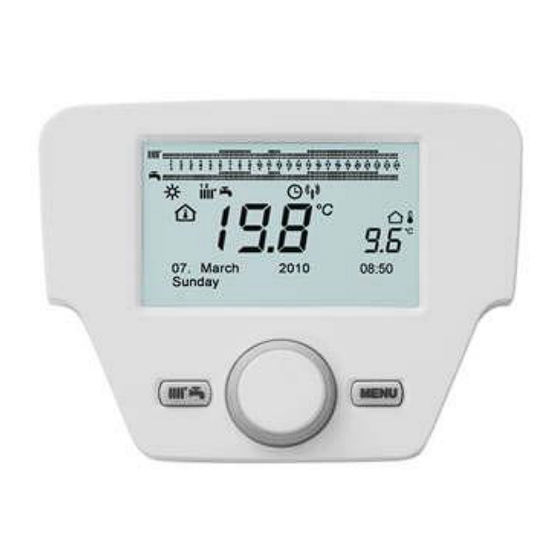

BOITIER DE REGULATION Description de l’afficheur SYMBOLE DESCRIPTION Brûleur allumé (Puissance % : 1< 70% - 2> 70 %) Mode de fonctionnement : température ambiante de confort Mode de fonctionnement :temp.ambiante réduite (uniquement si installé dans la pièce) Mode de fonctionnement en chauffage : 1 2 3 1 = zone 1 - 2 = zone 2 - 3 = zone 3 Mode de fonctionnement : ECS (Eau Chaude... -
Page 5: Acces Aux Menus De Configuration Des Parametres
ACCES AUX MENUS DE CONFIGURATION DES PARAMETRES Légende Afficheur Date : jour, mois, année Jour de la semaine Pression chaudière / circuit de chauffage Horloge : heure et minute La liste des menus de configuration est la suivante : • Info (chapitre 2.1) •... -
Page 6: Fonctions Associees A La Touche Menu Rapide
Réglage temporaire de la température chauffage Le réglage de la température s’effectue en tournant le bouton B, respectivement, vers la droite pour augmenter la valeur et vers la gauche pour la diminuer, et B pour valider. La température à régler, pour le circuit de chauffage, peut être : •... -
Page 7: Modes De Fonctionnement
MODES DE FONCTIONNEMENT Chauffage La chaudière comporte 4 modes de fonctionnement en chauffage: Confort - Réduit - Automatique - Protection. Pour programmer l’un des modes de fonctionnement, agir de la façon suivante : Depuis le menu principal B pour valider. Régime CC1 •... -
Page 8: Programmation Parametres
PROGRAMMATION PARAMETRES NOUS VOUS CONSEILLONS DE MARQUER, À LA FIN DE CETTE NOTICE D’INSTRUCTIONS, TOUS LES PARAMÈTRES MODIFIÉS. Légende Menu Utilisateur final Spécialiste Mise en service La procédure d’accès aux quatre menus permettant de programmer la chaudière est la suivante : •... -
Page 9: Programmation Horaire
PROGRAMMATION HORAIRE Avant de procéder à la programmation, il faut activer le mode de fonctionnement Automatique (§4). Les programmations horaires en chauffage (Programme horaire CC1) et ECS (Programme horaire 4 / ECS) permettent de programmer le fonctionnement automatique de la chaudière au cours des plages horaires quotidiennes déterminées et au cours des jours de la semaine. - Page 10 Tableau récapitulatif Ligne de programme 514 (chauffage) - 574 (ECS) Groupes de jour Programmes préréglés Programmes préréglés Marche 1 - Arrêt 1 Marche 2 - Arrêt 2 Marche 3 - Arrêt 3 06:00 - 08:00 11:00 - 13:00 17:00 - 23:00 Lun-Dim 06:00 - 08:00 17:00 - 23:00...
-
Page 11: Fonction De Verrouillage/Deverrouillage Boitier
FONCTION DE VERROUILLAGE/DEVERROUILLAGE DU BOITIER Dans le but d’empêcher que des personnes non autorisées effectuent la programmation, il est possible de verrouiller toutes les fonctions associées à la touche C. Procédure de verrouillage • B appuyer pour valider. Interface utilisateur •... -
Page 12: Erreurs
ERREURS Les erreurs visualisées sur l’afficheur sont identifiées par le symbole , les informations visualisées sur l’afficheur sont : • Un code d’erreur (A) • Un code d’erreur secondaire (B) • Une brève description de l’erreur (C) Erreur 118: pression eau insuff. 0,4 bar •... -
Page 13: 10 Fonctions Speciales
10 FONCTIONS SPECIALES Les fonctions disponibles sont : • Régime manuel (301) - Options : 25 - 90 (°C) En activant cette fonction, la chaudière marche en chauffage selon la valeur de consigne température réglée. • Fonction de ramonage (303) - Options : Charge totale (puissance thermique maximale de la chaudière) , Charge partielle (puissance thermique réduite), Charge totale chauffage (puissance thermique maximale en fonction chauffage). -
Page 14: Dispositif De Reglage Et De Securite
11 DISPOSITIFS DES REGLAGE ET DE SECURITE Cet appareil est conçu conformément aux normes et directives européennes et en particulier équipé des éléments suivants: • Thermostat de sécurité Un thermostat de sécurité coupe la chaudière en cas de température d’eau trop élevé dans le circuit primaire. Il est impératif de trouver la cause de la surchauffe avant de réarmer. - Page 16 CHAPPÉE S. A 157, Av Charles Floquet - 93158 Le Blanc-Mesnil Cedex Téléphone : + 33 (0)1 45 91 56 00 www.chappee.com RCS Bobigny 602 041 675...
