4" Petroleum & AG
5:
Tirer sur l'extrémité de l'UMP jusqu'à ce que la distance entre le bas du bloc-raccord et le bas de
l'UMP soit 125 mm (356 mm pour l'aspiration flottante) plus courte que la distance mesurée à l'étape
2 (voir figure 2.5).
REMARQUE
REMARQUE
6:
Serrer l'écrou de blocage au couple de 200 N•m minimum, puis serrer la vis d'arrêt au couple de 3,5
à 4 N•m.
REMARQUE
7:
Monter la tuyauterie au raccord à barbes, fixer l'ensemble avec un collier.
8 : Placer la tuyauterie à côté du tuyau en colonne. Couper entre 25 et 70 mm au-dessus de la tête de
refoulement
9:
Fixer la tuyauterie au tuyau en colonne avec des attaches de fixation. Placer les attaches de
fixation à 152 mm du presse-étoupe, à 152 mm de la tête de refoulement et au milieu de la
tuyauterie.
10: Installer la pompe au tuyau de montée en utilisant un produit d'étanchéité pour filetage tout en
faisant le bon alignement du bloc-raccord et de la tuyauterie. Serrer le bloc-raccord jusqu'à ce qu'il
devienne étanche.
Pour les pompes à longueur fixe, aller directement au paragraphe du câblage de la
boîte de dérivation
11: Enlever le couvercle du compartiment de câblage.
12: Tirer et mettre les fils de la queue de cochon dans le compartiment de câblage
13: Couper les fils de la queue de cochon en les laissant dépasser de 200 mm environ du compartiment
de câblage.
14: Dénuder tous les fils de 10mm.
15: Attacher ensemble les fils de la queue de cochon de la pompe qui ont même couleur en utilisant
des serre-fils fournis. Voir la Figure 2.6 pour vérifier les connexions.
Si l'UMP est équipée avec un adaptateur d'aspiration flottante,
voir l'installation conseillée pour l'aspiration flottante au
Chapitre 1.

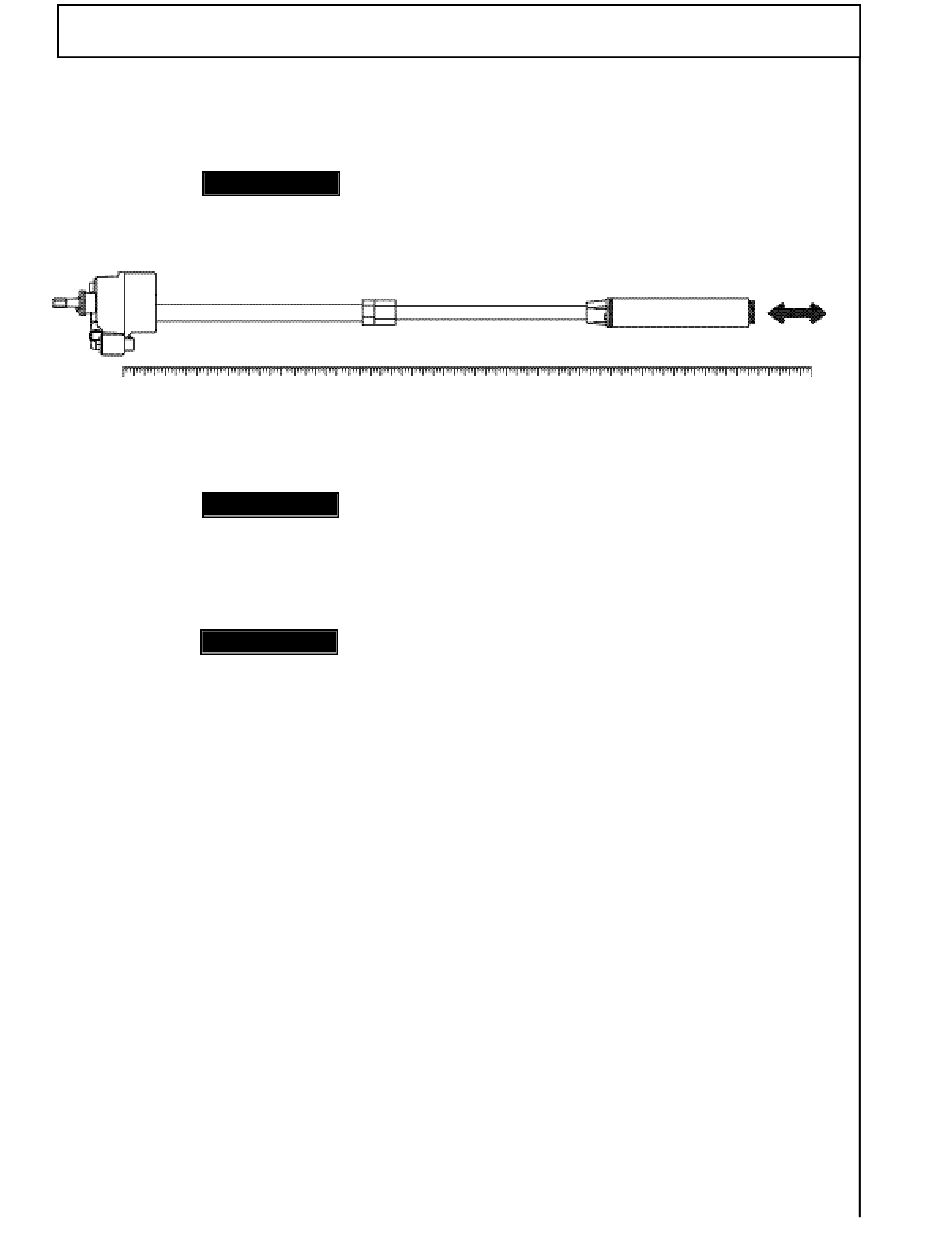

Figure 2.5 Régler la longueur de la pompe
Faire attention à ne pas endommager la queue de cochon. Si la
pompe doit être réglée plus courte, la tension doit rester la même
sur la queue de cochon pour éliminer la formation de nœuds.
Une ligne de retour doit être installée sur chaque application pour
se garantir contre des déplacements ennuyeux de la surveillance
électronique du réservoir
— 12 —
