B. Sin videoportero
Los accesorios incluyen un diodo, el cual permite proteger el sistema electrónico de retrocesos de
corriente al abrir o cerrar. El usuario debe conectar el diodo en paralelo al terminal de cable.
Para una señal NA, conecte los cables verde y azul.
Para una señal NC, conecte los cables verde y amarillo.
XXII. Nota
Antes de instalar la cerradura de cátodo, lea estas instrucciones detenidamente para asegurarse de que
la cerradura funciona correctamente. Seleccione la alimentación y los cables adecuados para evitar que
la fuerza de la cerradura sea insuficiente debido a una alimentación anormal.
La cerradura funciona sin retardo. Debería emparejarse con un controlador si es preciso.

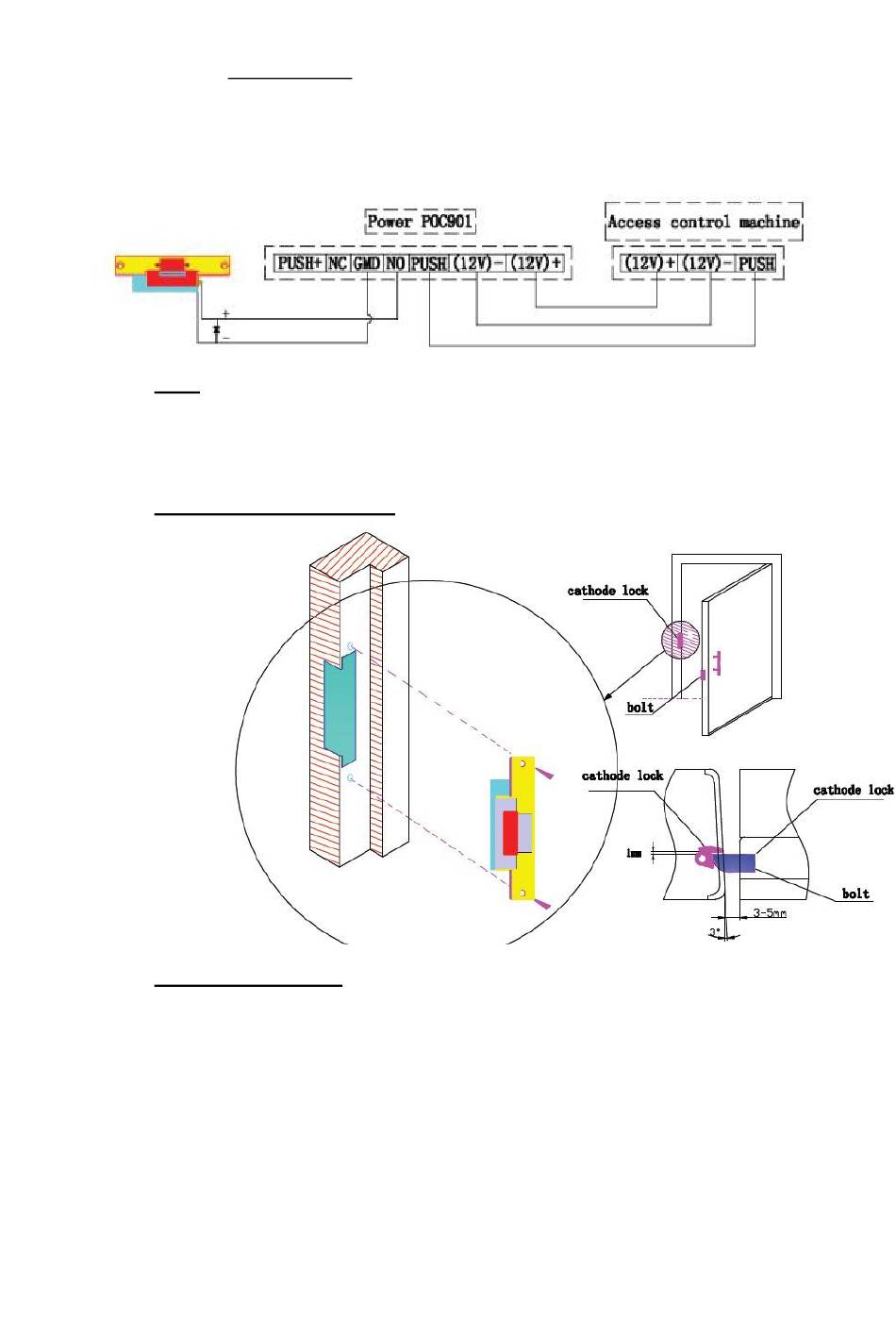

XXIII. Esquema de instalación:
XXIV. Nota de instalación
Para una apertura correcta de la puerta, deje 1-2 mm entre los pernos de la cerradura de cátodo y la
cerradura de ánodo.
Para un cierre correcto de la puerta, deje 3-5 mm entre la placa delantera de la cerradura de cátodo y la
cerradura de ánodo.
