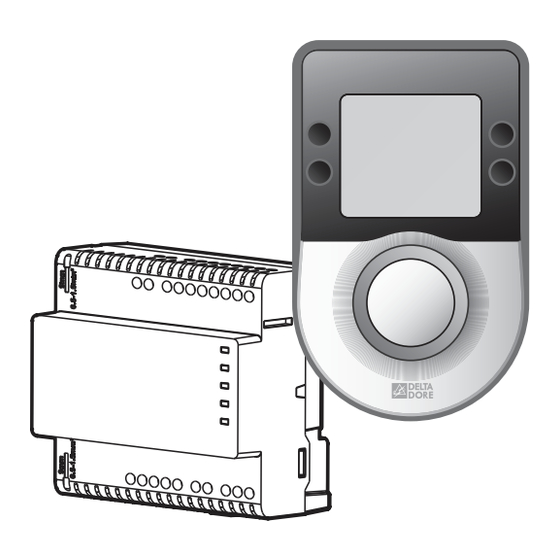

TYBOX 1010 WT
Guide d'installation
www.deltadore.com

Publicité

Table des Matières
loading

Manuels Connexes pour DELTA DORE TYBOX 1010 WT

Sommaire des Matières pour DELTA DORE TYBOX 1010 WT

  • Page 1 TYBOX 1010 WT Guide d’installation www.deltadore.com...

  • Page 2: Table Des Matières

    Sommaire 1- Installation 1- Installation .................. 3 Boîtier technique Installé en armoire électrique 2- Raccordement ................4 sur rail DIN. Exemple 1 : installation de type électrique (PAC ou convecteurs) ... 5 Exemple 2 : installation de type gaz (chaudière double-service) ..... 6 Exemple 3 : installation avec une passerelle TYPASS ......

  • Page 3: 2- Raccordement

    2- Raccordement Exemple 1 : installation de type électrique (PAC ou convecteurs) • Liaison bus (non polarisé) avec le boîtier d’ambiance : câble électrique isolé de 1,5 mm , longueur max. 50 m • Liaison avec le compteur électronique : câble 1 paire torsadée 6/10 avec fi...

  • Page 4: Exemple 2 : Installation De Type Gaz (Chaudière Double-Service)

    2- Raccordement Exemple 2 : installation de type gaz (chaudière double-service) Exemple 3 : installation avec une passerelle TYPASS Prises de Passerelle courant TYPASS T.I.3 3 4 5 6 7 8 9 10 Prises de BUS A courant T.I.3 3 4 5 6 7 8 9 10 Générateur compatible TYPASS BUS A...

  • Page 5: 3- Configuration De L'installation

    3- Configuration de l’installation 3.1 1ère mise sous tension A la 1ère mise sous tension, vous devez régler la date et l’heure. JJ/MM/AA HH/MM Retour au Entrez la date, puis l’heure. réglage précédent Validez par OK. Vous devez ensuite, obligatoirement, régler les paramètres de votre installation avant d’accéder aux autres menus de configuration.
  • Page 6 3- Configuration de l’installation Typologie : Sélection du : Sélection du : Dans : Valeur indicative : Indication du ren- : Rafraîchissement. installation type de chauffage type de production le cas d’une du Pouvoir Calorifique dement de la chaudière - Aucun principal d’eau chaude sanitaire installation au gaz,...

  • Page 7: Matériel Nécessaire En Fonction Du Type D'installation

    3- Configuration de l’installation 3.3 Matériel nécessaire en fonction du type d’installation Cas N°1 Cas N°2 Cas N°3 marque autre Chauffage ECS Chauffage Chauffage partenaire marque (**) (**) (**) (**) Intégrateur Intégrateur Intégrateur Compteur eau Emetteur d’impulsions 1 (chauffage) (ex: TYWATT 5100) 1 (ECS) Emetteur Intégrateur ther- 1 ou 2...

  • Page 8: Fonctions Domotiques

    TYDOM 1.0, l’utilisation de la fonction de pilotage à distance du chauffage nécessite d’associer dans l’ordre : • Le TYBOX 1010 WT à la passerelle TYPASS • Le TYDOM 1.0 à la passerelle TYPASS, • Le TYBOX 1010 WT au TYDOM 1.0.

  • Page 9: Menu R : Association Radio

    3- Confi guration de l’installation 3.5 Menu R : association radio Nombre de produits déjà associés >3s kWh kW Appui Association maintenu >3s réussie Í Validez sur l’émetteur (voir sa notice) Ex : Intégrateur thermique Pour passer d’un menu à l’autre L’émetteur peut être de type : - intégrateur thermique Associer un...
  • Page 10 3- Confi guration de l’installation 3.5 Menu R : association radio Plilotage du chauffage / Associer un refroidissement Récepteur TYPASS >3s Ê Placez la passerelle TYPASS Ë Appuyez Ì Le voyant en attente d’association cesse sur la touche i. Association de la voie thermique.
  • Page 11 3- Confi guration de l’installation 3.5 Menu R : association radio Récupération des mesures d’un compteur Associer une passerelle DIEHL (OMS) TYWATT 5500 Ê Appuyez brièvement Ë Vérifi ez que le nombre de produits sur la touche. associés est passé à 1. Association réussie.

  • Page 12: Menu 1

    3- Configuration de l’installation 3.6 Menu 1 >3s Retour au réglage précédent EXIT En fonction des paramètres de l’installation (menu «Configuration Confort régulé par Calybox installation»), certains menus n’apparaîtront pas. Régulation Confort régulé par température confort de 60 minutes. l’élément piloté. la sortie régulation 60', 30', 15' 30 minutes.

  • Page 13: Menu 2

    3- Configuration de l’installation 3.7 Menu 2 >3s Retour au réglage précédent EXIT En fonction des paramètres de l’installation (menu «Configuration installation»), certains menus n’apparaîtront pas. Affichage permanent de la Modification autorisée température de consigne Autorisation de Température affichée modification de la en mode AUTO programmation Affichage permanent de la...
  • Page 14 3- Configuration de l’installation Sortie régulation non utilisée Base de temps Mode 12h-24h Minutes de la régulation Minutes Régulation proportionnelle Minutes intégrale (P.I.) Changement d’heure Minutes automatique (été/ hiver) Tout ou rien La sortie suit le programme en cours : Confort = ON, Economie = OFF Si vous pilotez une PAC avec le paramètre De 1...
  • Page 15 3- Configuration de l’installation Menus accessibles uniquement si vous ne TYWATT 5200 ou souscrivez pas un tarif avec Heures creuses. TYWATT 5100 (ou 5500) raccordé à un Type de produit compteur de calories (*) utilisé pour la mesure De 23h à réglage 2-22 TYWATT 5100 raccordé...

  • Page 16: 4- Test Radio

    4- Test Radio 6- Retour aux paramètres usine Pour initialiser les menus 1, 2 ou R, appuyez 5 secondes sur la touche 1, 2 ou R, puis validez par ok. >3s Voir notice Le picto radio produit émetteur s’allume pour émettre une à...

  • Page 17: 7- Aide

    7- Aide Rien n’apparaît sur l’écran du boîtier d’ambiance. FuitE: Il n’y a pas d’alimentation. Une fuite d’eau a été détectée sur l’installation. Vérifiez le disjoncteur. Eau froide Eau Chaude Sanitaire dEF 17 s’affiche : Vérifiez l’installation. Problème de compatibilité entre le boîtier d’ambiance et le boîtier technique. Remplacement d’un produit émetteur de consommation Vous n’affichez pas d’index de consommation ou vous affichez «- - -».

  • Page 18: 8- Caractéristiques Techniques

    8- Caractéristiques techniques Boîtier d’ambiance • Alimentation par le boîtier d’ambiance via le bus, • Isolement classe III, • X3D - Bande de fréquence : 868,7 - 869,2 MHz, • Puissance maximale < 10 mW, • Récepteur catégorie : 2 •...
