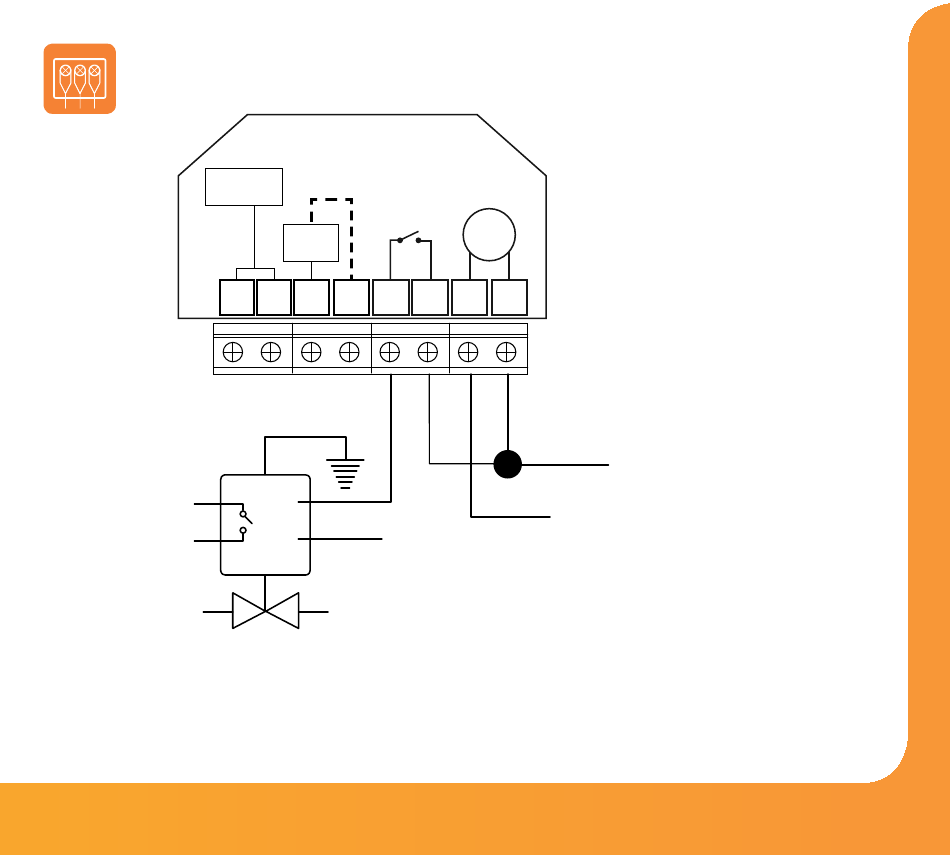

Schéma de câblage -
Section Header
INTERFACE
MODBUS
LS
VERS
CHAUDIÈRE
LR
VANNE DE
CHAUFFAGE
Ce produit doit être installé par un électricien qualifié et
respecter les réglementations d'installation locales.
Modèle: Touch V2
Capteur
de sol
A
B
RT1
-
A2 A1
L
N
NEUTRE
LS ET LR SONT NORMALEMENT LES
CONNEXIONS DE THERMOSTAT AMBIANT
Modèle: Touch V2
Touch V2 vers valve
230VAC
N
L
POUR CONNECTER LA
CHAUDIÈRE, CONSULTEZ LES
SCHÉMAS DES FABRICANTS DE
CHAUDIÈRE
SOUS TENSION
ENTRÉE ALIMENTATION 230V
NEUTRE
34
