Install Guide
Version 2.20

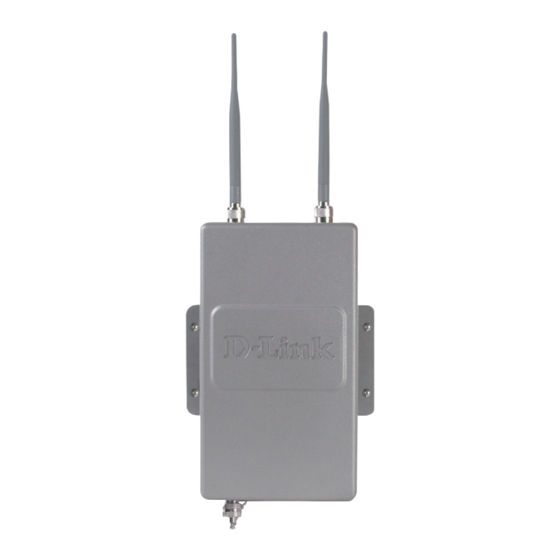

DWL-2700AP
Wireless G Outdoor AP/Bridge

Publicité

loading

Manuels Connexes pour D-Link DWL-2700AP

Sommaire des Matières pour D-Link DWL-2700AP

  • Page 1 Install Guide Version 2.20 DWL-2700AP Wireless G Outdoor AP/Bridge...
  • Page 2 Package Contents • DWL-2700AP 802.11G Outdoor Wireless AP/ Bridge • CD-ROM (with Product Documentation) • PoE Base Unit • Two Dipole Antennas • RF Jumper Cable • Surge Arrestor • 30m Ethernet Cable • Grounding Wire • Power Cord • Power Adapter •...
  • Page 3 192.168.0.50 with a subnet mask of 255.255.255.0 on the wired Ethernet side. You will need to assign your computer a static IP address within the same range as the DWL-2700AP’s IP address for the purpose of configuring the DWL-2700AP. If you need assistance assigning a static IP address to your network adapter, please refer to the manual on the CD-ROM.
  • Page 4 Physical Installation S t e p 1 : C o n n e c t t h e supplied Ethernet cable with the waterproof enclosure to the Ethernet port on the DWL-2700AP and attach the grounding wire.
  • Page 5 Physical Installation (continued) Step 2: Install the two dipole a n t e n n a s t o t h e a n t e n n a connector and attach the grounding wires.
  • Page 6 Physical Installation (continued)
  • Page 7 Physical Installation (continued) Step 3: Install the mounting kits. You can select between two mounting options. Mounting Option A:...
  • Page 8 Physical Installation (continued) A complete DWL-2700AP with Mounting Option A should look like this.
  • Page 9 Physical Installation (continued) Mounting Option B: A complete DWL-2700AP with Mounting Option B should look like this.
  • Page 10 Step 1: Complete the Physical Installation first. Step 2: Connect the remaining end of the supplied Ethernet cable (connected to the DWL-2700AP in Step 1 on page 4) to the P+ DATA OUT port on the PoE base unit. Step 3: Connect an Ethernet cable from a router/switch or PC to the DATA IN port on the PoE base unit.
  • Page 11 Your Setup is Complete! AP Mode: Bridging Mode:...
  • Page 12 BT 10ppm (UK Pence per minute), other carriers may vary. Times Mon-Fri 9.00am - 6.00pm Sat 10.00am - 2.00pm +1890 886 899 (Ireland) €0.05ppm peak, €0.045ppm off peak Times Mon-Fri 9.00am - 6.00pm Sat 10.00am - 2.00pm D-Link UK & Ireland Technical Support over the Internet: http://www.dlink.co.uk ftp://ftp.dlink.co.uk...
  • Page 13 Installationsanleitung Version 2.20 DWL-2700AP Wireless G Outdoor AP/Bridge...
  • Page 14 Lieferumfang • DWL-2700AP 802.11G Outdoor Wireless AP/Bridge • CD-ROM mit Produktdokumentation • PoE-Grundgerät (Stromversorgung über Netzwerk) • Zwei Dipolantennen • Jumperkabel mit RF-Stecker • Überspannungsschutz • Ethernet-Kabel (30 m) • Erdungskabel • Stromkabel • Netzteil • 8 Schrauben und Gummiring •...
  • Page 15 Vor dem Start Es empfiehlt sich, zur Konfiguration des DWL-2700AP einen (über Ethernet-Adapter) mit einem Switch verbundenen Computer zu verwenden. Die Standard-IP-Adresse des DWL-2700AP ist 192.168.0.50, und die Subnetz-Maske für die über Ethernetkabel angeschlossenen Geräte ist 255.255.255.0. Zur Konfiguration des DWL-2700AP muss...
  • Page 16 Physische Installation S c h r i t t 1 : S c h l i e ß e n S i e d a s m i t g e l i e f e r t e Ethernetkabel mit dem wasserdichten Gehäuse an den Ethernetanschluss d e s D W L - 2 7 0 0 A P a n ,...
  • Page 17 Physische Installation (Fortsetzung) Schritt 2: Schließen Sie die zwei Dipolantennen an d e n A n t e n n e n a n s c h l u s s an, und befestigen Sie die Erdungskabel.
  • Page 18 Physische Installation (Fortsetzung)
  • Page 19 Physische Installation (Fortsetzung) Schritt 3: Installieren Sie d i e M o n t a g e s ä t z e . S i e können zwischen zwei M o n t a g e m ö g l i c h k e i t e n wählen.
  • Page 20 Physische Installation (Fortsetzung) Der komplette DWL-2700AP sollte bei der Montagemöglichkeit A folgendermaßen aussehen.
  • Page 21 Physische Installation (Fortsetzung) Montagemöglichkeit B: Der komplette DWL-2700AP sollte bei der Montagemöglichkeit B folgendermaßen aussehen.
  • Page 22 Schritt 1: Schließen Sie zuerst die physische Installation ab. Schritt 2: Verbinden Sie das freie Ende des Ethernetkabels (das in Schritt 1 auf Seite 4 an den DWL-2700AP angeschlossen wurde) mit dem Anschluss P+ DATA OUT der PoE-Basiseinheit. Schritt 3: Verbinden Sie den Router/Switch über ein Ethernetkabel mit dem DATA IN-Anschluss der PoE-Basiseinheit.
  • Page 23 Die Installation ist abgeschlossen! AP-Modus: Überbrückungsmodus:...
  • Page 24 Technische Unterstützung Deutschland: Web: http://www.dlink.de E-Mail: support@dlink.de Telefon: +49(0)1805 2787 0,14 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr Österreich: Web: http://www.dlink.at E-Mail: support@dlink.at Telefon: +43(0)820 480084 0,116 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr Schweiz: Web: http://www.dlink.ch...
  • Page 25 Guide d’installation Version 2.20 DWL-2700AP AP/ Pont extérieur sans fil 802.11G...
  • Page 26 Contenu de l’emballage • DWL-2700AP, AP/ Pont extérieur sans fil 802.11G • CD-ROM (avec documentation produit) • Adaptateur PoE • Deux antennes dipôles • Câble de liaison RF • Parafoudre • Câble Ethernet 30m • Fil de masse • Câble d’alimentation •...
  • Page 27 255.255.255.0. Vous devrez configurer votre ordinateur avec une adresse IP statique dans le même masque que celle de l’adresse IP du DWL-2700AP afin de pouvoir le configurer. Si vous avez besoin d’une aide pour assigner cette adresse IP statique à...
  • Page 28 Installation physique Etape 1: Connecter le câble Ethernet fourni avec l’adaptateur étanche sur le port Ethernet du DWL-2700AP et attacher le fil de masse.
  • Page 29 Installation physique (suite) Etape 2: Fixer les deux antennes dipôles aux deux connecteurs d’antenne et fixer les fils de masse.
  • Page 30 Installation physique (suite)
  • Page 31 Installation physique (suite) Etape 3: Installer les kits de montage. Vous pouvez choisir entre deux options de montage. Option de montage A:...
  • Page 32 Installation physique (suite) Une installation complète du DWL-2700AP avec l’option de montage A doit ressembler à ceci.
  • Page 33 Installation physique (suite) Option de montage B: Une installation complète du DWL-2700AP avec l’option de montage B doit ressembler à ceci.
  • Page 34 Etape 1: Terminer d’abord l’installation physique. Etape 2: Connecter l’autre extrémité du câble Ethernet fourni (connecté au DWL-2700AP lors de l’Etape 1 en page 4) au port P+ DATA OUT de l’adaptateur PoE. Etape 3: Connecter le câble Ethernet provenant d’un router/switch ou PC au port DATA IN de l’adaptateur PoE.
  • Page 35 Votre installation est terminée! Mode AP: Mode pont:...
  • Page 36 Assistance technique Assistance technique D-Link par téléphone : 0 820 0803 03 0,12 €/min la minute : Lundi – Vendredi de 9h à 13h et de 14h à 19h Samedi 9h à 13h et de 14h à 16h Assistance technique D-Link sur internet :...
  • Page 37 Guía rápida de instalación Version 2.20 DWL-2700AP Wireless G AP/ Bridge para Exterior...
  • Page 38 Contenido del paquete • Punto de acceso/bridge exterior inalámbrico DWL-2700AP 802.11G • CD-ROM (con el Manual) • Unidad base PoE • Dos antenas dipolo • Cable de puente RF • Regulador de sobretensión • Cable Ethernet de 30 m • Cable de tierra •...
  • Page 39 Ethernet. A fin de configurar el DWL-2700AP, será necesario asignar al ordenador una dirección IP estática que se encuentre en el mismo rango que la dirección IP del DWL-2700AP. Si se necesita más información sobre cómo asignar una dirección IP estática al adaptador de red, consulte el Manual que se encuentra en el CD-ROM.
  • Page 40 Instalación física Paso 1: Conecte el cable Ethernet suministrado, con el protector impermeable, al puerto Ethernet del DWL-2700AP y fije el cable de tierra.
  • Page 41 Instalación física (continuación) Paso 2: Introduzca las dos antenas dipolo en el conector de la antena y fije los cables de tierra.
  • Page 42 Instalación física (continuación)
  • Page 43 Instalación física (continuación) P a s o 3 : I n s t a l e l o s k i t s de montaje. Existen dos posibilidades de montaje. Opción de montaje A:...
  • Page 44 Instalación física (continuación) El DWL-2700AP montado según la opción A tendrá el aspecto que se muestra en la imagen.
  • Page 45 Instalación física (continuación) Opción de montaje B: El DWL-2700AP montado según la opción B tendrá el aspecto que se muestra en la imagen.
  • Page 46 Paso 1: Primero realice la instalación física. Paso 2: Conecte el extremo libre del cable Ethernet suministrado (el otro extremo se conectó al DWL-2700AP en el paso 1 de la página 4) al puerto P+ DATA OUT, que se encuentra en la unidad base PoE.
  • Page 47 La instalación ha finalizado! Modo AP: Modo Bridging:...
  • Page 48 Asistencia Técnica Asistencia Técnica Telefónica de D-Link: +34 902 30 45 45 0,067 €/min De Lunes a Viernes de 9:00 a 14:00 y de 15:00 a 18:00 http://www.dlink.es...
  • Page 49 Guida di Installazione Version 2.20 DWL-2700AP Wireless G AP/ Bridge per ambiente esterno...
  • Page 50 Contenuto della confezione • DWL-2700AP Wireless 802.11G AP/ Bridge per ambiente esterno • CD-ROM (con documentazione del prodotto) • Unità Base PoE • Due Antenne a Dipolo • Cavo RF Jumper • Dispositivo di protezione di messa a terra • Cavo Ethernet 30m •...
  • Page 51 192.168.0.50 con subnet mask 255.255.255.0. Per entrare nel menu di configurazione del DWL-2770AP occorre assegnare al proprio computer un indirizzo IP statico della stessa classe del DWL-2700AP stesso. Se si necessita assistenza per assegnare l’indirizzo IP statico alla scheda di rete del vostro computer, prego fare riferimento al manuale contenuto sul CD-ROM.
  • Page 52 Installazione fisica Fase 1: Connettere il cavo fornito nella confezione e dotato di supporto protettivo all’acqua, nella porta Ethernet del DWL-2700AP. Di seguito attaccare il cavo di messa a terra.
  • Page 53 Installazione fisica (continua) Fase 2: Installare le due antenne a dipolo nei rispettivi connettori antenna e attaccare i cavi di messa a terra.
  • Page 54 Installazione fisica (continua)
  • Page 55 Installazione fisica (continua) F a s e 3 : I n s t a l l a r e i l k i t di montaggio. E’ possibile s c eg lie r e du e op z i o n i d i montaggio.
  • Page 56 Installazione fisica (continua) Ad installazione completata, con opzione di Montaggio A, il DWL-2700AP dovrebbe cosi apparire.
  • Page 57 Installazione fisica (continua) Opzione di montaggio B: Ad installazione completata, con opzione di Montaggio B, il DWL-2700AP dovrebbe cosi apparire.
  • Page 58 Fase 1: Completare l’installazione fisica del dispositivo Fase 2: Connettere l’altro capo del cavo Ethernet (precedentemente connesso alla porta del DWL-2700AP come descritto nella fase 1 a pagina 4) alla porta P+ DATA OUT dell’unità base PoE Fase 3: Connettere un cavo Ethernet dal router/switch o dal PC alla porta DATA IN dell’unità...
  • Page 59 L’installazione è completata! Modalità AP: Modalità Bridging:...
  • Page 60 Supporto tecnico Supporto Tecnico dal lunedì al venerdì dalle ore 9.00 alle ore 19.00 con orario continuato Telefono: 199400057 URL : http://www.dlink.it/support...
  • Page 64 Ver. 2.20(E) 2008/10/07 6WL2700B1QE2G...
