  • Page 4: Utilisation

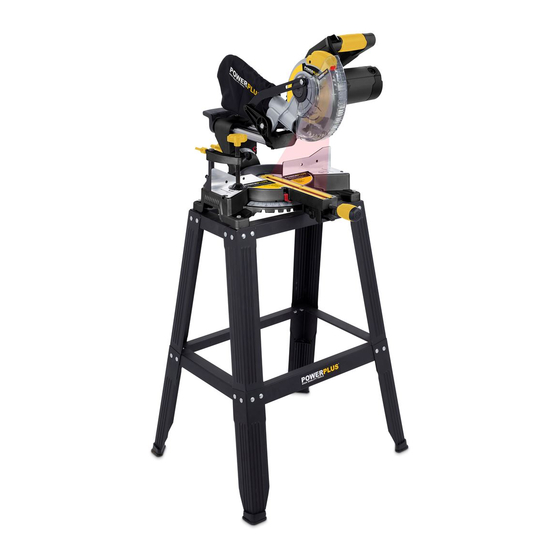

    POWX07551T SCIE À ONGLETS TÉLESCOPIQUE AVEC SUPPORT 1400 W POWX07551T 1 UTILISATION L'outil est conçu pour effectuer avec une grande précision des coupes rectilignes et des coupes d'onglet dans le bois. Cet outil n’est pas destiné à un usage professionnel.

  • Page 5: Pictogrammes

    POWX07551T 4 PICTOGRAMMES Les symboles suivants sont utilisés dans ce mode d’emploi et/ou sur la machine : Risque de lésion corporelle ou Portez des gants de protection de dégâts matériels Lire le manuel avant utilisation Porter une protection oculaire Machine de la classe II – Double Conformément aux principales...

  • Page 6: Sécurité Des Personnes

    POWX07551T  Si vous êtes obligé d’utiliser des outils électriques dans un local humide, utilisez une alimentation électrique protégée par un dispositif à courant résiduel (RCD). L’utilisation d’un RCD réduit le risque de décharge. Sécurité des personnes  Soyez attentif. Faites attention à ce que vous faites et utilisez toujours un outil électrique avec précaution.
  • Page 7 POWX07551T Entretien  Ne faites réparer votre outil électrique que par du personnel qualifié, au moyen de pièces de rechange d’origine uniquement, de manière à préserver la sécurité de l'appareil. 6 INSTRUCTIONS DE SECURITE COMPLEMENTAIRES POUR MACHINES A TRONÇONNER ...

  • Page 8: Installation De La Bride De Retenue (Fig. 3)

    POWX07551T  Installez l’ouverture du sac à poussière autour de l’orifice d’extraction de la scie à onglets (A) et relâchez le dispositif d’ouverture du collier en métal. REMARQUE : Pour vider le sac à poussière, serrez le dispositif d’ouverture du collier en métal et retirez le sac de l’orifice d’extraction. Ouvrez la fermeture à...

  • Page 9: Déblocage Et Blocage De La Tête De Coupe (Fig. 6)

    POWX07551T Déblocage et blocage de la tête de coupe (Fig. 6) Déblocage de la tête de coupe :  Pour relever la tête de coupe depuis sa position de rangement/transport, appuyez légèrement sur le levier de manœuvre (1).  Tirez le bouton de blocage de butée (2).

  • Page 10: Montage Du Support De La Scie À Onglets (Fig. B)

    POWX07551T 2) Bloquez le chariot coulissant en serrant le bouton de blocage du chariot. 3) Pour éviter de vous faire mal au dos, soulevez la scie par ses poignées de transport. Pliez vos genoux, ne vous penchez pas en avant. 4) Ne portez jamais la scie à...

  • Page 11: Retrait De La Lame

    POWX07551T 8.11.1 Retrait de la lame  Débranchez la scie de la prise.  Laissez la tête de coupe de la scie à onglets se relever en position relevée. Relevez la protection de lame inférieure (1) en position relevée. ...

  • Page 12: Réglage De La Butée De Biseau (Fig. 14, 15, 16)

    POWX07551T  Avant d’utiliser la scie, vérifiez que le verrou de l’arbre est désengagé afin que la lame tourne librement. AVERTISSEMENT ! 1) Pour éviter toute blessure, n’utilisez jamais la scie sans son capot. Il permet d’empêcher la chute du boulon d’arbre si ce dernier est accidentellement desserré, ainsi que l’éjection de la lame en...

  • Page 13: Règle D'onglet (Fig. 17)

    POWX07551T  À l’aide d’une équerre combinée, vérifiez que la lame est bien réglée à 45° par rapport à la table.  Si la lame n’est pas réglée à 45° par rapport à la table à onglets, inclinez la tête de coupe vers la droite, desserrez le contre-écrou (2) du boulon de réglage de l’angle de biseau (3)

  • Page 14: Réglage De La Profondeur De Coupe (Fig. 19)

    POWX07551T 8.15 Réglage de la profondeur de coupe (Fig. 19) La profondeur de coupe peut être prédéfinie pour des coupes peu profondes, uniformes et répétitives.  Abaissez la tête de coupe jusqu’à ce que les dents de la lame atteignent la profondeur souhaitée.

  • Page 15: Fonctionnement

    POWX07551T réparation requise sur cet outil équipé d’un laser doit être effectuée par du personnel d’un centre de réparation agréé. 9 FONCTIONNEMENT Opérations de base sur la scie 9.1.1 Activation du guide laser (Fig. 21) Réglez l’interrupteur marche-arrêt à bascule (1) sur la position « ON » (marche) pour activer le guide laser.

  • Page 16: Coupe Combinée (Fig. 25)

    POWX07551T de blocage du biseau (1) pour bloquer la tête de coupe en position. Des butées fixes sont prévues à 0° et 45°. Coupe combinée (Fig. 25) Une coupe combinée permet de réaliser simultanément une coupe d’onglet et une coupe en biais.

  • Page 17: Guide Supplémentaire En Bois (Fig. 29)

    POWX07551T  Abaissez la tête de coupe de telle sorte que la lame touche la surface supérieure de la pièce à travailler sur la ligne marquée.  Tout en maintenant le bras supérieur en position, tournez le bouton de butée (2) jusqu’à...

  • Page 18: Lubrification (Fig. 31)

    POWX07551T 10.3 Lubrification (Fig. 31) Tous les roulements de moteur de cet outil sont lubrifiés avec une quantité suffisante de lubrifiant haute qualité pour toute la durée de service de l’outil dans des conditions de fonctionnement normales ; par conséquent, aucune autre lubrification n’est requise.

  • Page 19: Fonctionnement De La Scie

    POWX07551T Contactez le service clients Nombreuses étincelles au Balai usé Remplacez les balais niveau des balais lorsque l’interrupteur est relâché 13.2 Fonctionnement de la scie Problème Cause Solution La lame heurte la table Désalignement Voir la section ASSEMBLAGE L’angle de coupe n’est pas Table à...
  • Page 20 POWX07551T 16 GARANTIE  Ce produit est garanti pour une période de 36 mois effective à compter de la date d’achat par le premier utilisateur..  Cette garantie couvre toutes les défaillances matérielles ou les défauts de fabrication, elle n’inclut pas : les batteries, les chargeurs, les défauts dus à l’usure normale des pièces, telles que les roulements, brosses, câbles, fiches ou les accessoires tels que les foreuses,...
  • Page 21 VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIQUE, déclare que : Appareil : Scie A Onglets Télescopique Avec Support 1400 W Marque : POWERplus Modèle : POWX07551T est en conformité avec les exigences essentielles et les autres dispositions pertinentes des Directives européennes applicables, basées sur l'application des normes européennes harmonisées.
