CEBEK I-31 Mode D'emploi

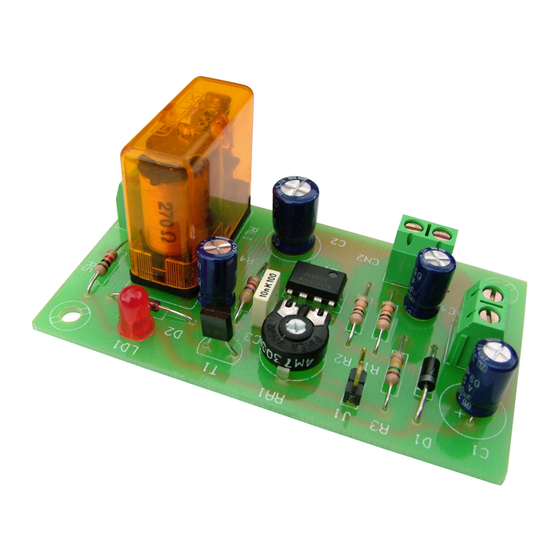

Le I-31 est un redéclenchable minuterie. Permet être activé même quand en pleine minuterie redémarrer le cycle
indéfiniment. L'ajustement se fait en utilisant le calendrier résistance variable insérée dans le circuit.
INSTALLATION ET FONCTIONNEMENT
Le I-31 doit être alimenté avec une tension de 12 V. S.C. Correctement stabilisé, donc nous vous
ALIMENTATION.
suggérons tout simplement de ne pas utiliser mangeoires ou redresseurs, qui nuisent au bon fonctionnement du circuit,
mais une alimentation électrique. Nous recommandons l' alimentation EF-2, qui est parfaitement adapté aux besoins du
module.
Installez un fusible et un interrupteur. Les deux sont nécessaires pour la protection adéquate du module pour votre propre
sécurité, comme en témoigne la CE. Interrogé la fourniture des sorties de la source, une puissance positive et négative aux
bornes d'entrée correspondantes indiquées dans le dessin. Enfin assurez-vous que l'installation a réussi.
INSTALLATION ET CALENDRIER. Observer le câblage général. Utilisation de la résistance variable, représenté dans le
dessin, vous pouvez ajuster la durée du module. Commencez par placer l'essai de fonctionnement au minimum, vous
pouvez alors régler aussi longtemps que vous voulez.
Installer un interrupteur aux bornes bornes indiquées, utilisez l'une de qualité. Si le câblage de l'interrupteur pour le circuit
dépasse 25 cm., Vous devez utiliser un câble blindé, maille connecté, il à la borne négative de la borne. En tout cas, la
longueur totale du câble ne doit pas dépasser 60 cm. ou le module sera dysfonctionnement.
Fabriqué toutes les connexions, tournez sur le circuit. En appuyant sur le bouton Démarrer, Exécuter le calendrier, la sortie
sera et a conduit à y mettre fin.
Chaque fois que vous appuyez sur le bouton, le module, mais a constaté au cours d'une minuterie va redémarrer de zéro et
sans que la sortie hors d'un nouveau cycle
INSTALLATION.
potentiomètre externe. Si vous voulez remplacer la résistance variable pour le potentiomètre de
réglage de timing, dessouder premier et supprimer cette partie. Puis connecter les bornes du potentiomètre nouvelle (la
même valeur), la pièce JP1 cavalier ou comme indiqué dans le câblage général
Connexion de sortie.
de charge ne dépasse pas 5 A. Le relais dispose de trois terminaux de sortie. Le reste normalement ouvert (NO), le
reste normalement fermé (NC) et l'opération commune de ce mécanisme est identique à un interrupteur dont les deux
bornes de NA et de la commune Céder ou couper la circulation du courant appliqué à la sortie. Pour la fonction inverse
doit être utilisée terminaux NC et Commun La figure montre la connexion typique pour un appareil avec un fonctionnement
à 12 V. S.C. et l'autre fonctionnant à 230 V. C.A. Notez la section Connexion de la Charge.
La sortie du module est commandé par un dispositif de relais qui prend en charge tout type
www.cebek.eu
TIMER Retrigger
I-31
CARACTÉRISTIQUES
Tension d'alimentation. ......................................... 12 V. S.C.
Consommation minimale. ..................................... 10 mA.
Consommation maximale. .................................... 55 mA.
Timing minime. ..................................................... 2 minutes .
Synchronisation maximale. ................................... 45 minutes.
Charge max. Relais admissible. ............................ 5 A.
Protection contre les inversions de polarité. (I.P.P.). ...... Oui
