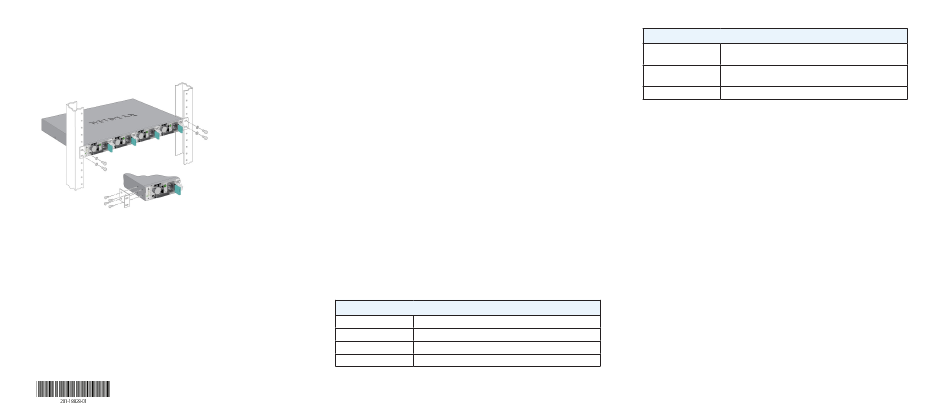

¾ Pour installer le RPS4000 v2 :
1. Fixez les équerres de fixation fournies de chaque côté du RPS4000 v2.
2. Utilisez les vis cruciformes Phillips incluses pour serrer les équerres sur
les côtés du RPS4000 v2.
3. Serrez les vis à l'aide d'un tournevis cruciforme Phillips nº 1 pour fixer
chaque équerre.
4. Alignez les trous des équerres avec ceux du bâti. Utilisez deux vis à tête
cylindrique large avec des rondelles de nylon pour serrer chaque équerre
sur le bâti.
5. Serrez les vis à l'aide d'un tournevis cruciforme nº 2 pour fixer le
commutateur au bâti.
Vérification de l'installation
Avant de mettre le commutateur sous tension, effectuez les vérifications
suivantes :
1. Inspectez minutieusement l'équipement.
2. Vérifiez que tous les câbles sont correctement installés.
Novembre 2014
3. Vérifiez l'acheminement des câbles afin de vous assurer que tous les
câbles sont intacts et ne présentent aucun risque de sécurité.
4. Vérifiez que tout l'équipement est correctement fixé et ne risque pas de
se détacher.
Branchement des commutateurs au RPS4000 v2
AVERTISSEMENT :
d'alimentation c.a. du système d'alimentation redondant n'est pas connecté
au système RPS avant d'installer un module d'alimentation APS1000W ou
de connecter le système RPS à un commutateur.
1. Assurez-vous qu'un module d'alimentation APS1000W est enclenché
dans le logement du module d'alimentation correspondant avant de
connecter un commutateur à un port RPS du RPS4000 v2.
2. Mettez l'APS1000W hors tension avant de brancher le commutateur.
3. En fonction de la spécification RPS de l'appareil, sélectionnez les
paramètres Type et CS (partage de courant) du commutateur.
Reportez-vous au Guide d'installation matérielle du RPS4000 v2 pour
connaître les instructions de configuration du RPS4000 v2.
4. Connectez l'appareil au port RPS du système d'alimentation redondant
RPS4000 v2 à l'aide d'un câble RPS NETGEAR (60 cm, 16 broches).
5. Remettez sous tension l'APS1000W qui alimente le commutateur.
Caractéristiques
Caractéristiques techniques
Interface de port RPS
Alimentation
Dimensions (H x l x P)
Poids
NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, Etats-Unis
afin d'éviter tout risque électrique, vérifiez que le cordon
4 ports RPS NTGR, 16 broches
100 à 240 V c.a., 50 à 60 Hz
43 x 440 x 430 mm
5,8 kg
Caractéristiques techniques
Température de
0 à 50 °C
fonctionnement
Humidité de
Humidité relative de 90 % maximum, hors condensation
fonctionnement
Normes de sécurité
UL, LVD, CB
Assistance
Merci d'avoir choisi les produits NETGEAR.
Après l'installation de votre appareil, notez le numéro de série inscrit sur
l'étiquette. Il vous sera nécessaire pour enregistrer votre produit à l'adresse
https://my.netgear.com
.
Vous devez enregistrer votre produit avant de pouvoir utiliser l'assistance
téléphonique de NETGEAR. NETGEAR vous recommande d'enregistrer votre
produit sur le site Web de NETGEAR. Pour obtenir des mises à jour de produits
et accéder au support Web, rendez-vous à l'adresse
http://support.netgear.com
.
NETGEAR vous recommande d'utiliser uniquement les ressources d'assistance
officielles de NETGEAR.
Pour consulter la déclaration de conformité actuelle, rendez-vous à l'adresse
http://support.netgear.com/app/answers/detail/a_id/11621/.
Pour obtenir les informations relatives à la conformité légale, rendez-vous à
l'adresse http://www.netgear.com/about/regulatory/.
Avant de brancher l'alimentation, reportez-vous au document de conformité
légale.
