NETGEAR RPS4000 Guide D'installation

Système d'alimentation redondant et banque d'alimentation
RPS4000
Le système d'alimentation redondant RPS4000 permet une redondance du système
d'alimentation pour les commutateurs Netgear disposant de cette option.
Chaque RPS4000 dispose de quatre logements de module d'alimentation et d'une sortie
maximale de 4000W, lorsque quatre modules d'alimentation APS1000W sont installés.
Le RPS4000 prend en charge des commutateurs utilisant à la fois des anciennes et de
nouvelles conceptions de RPS. Le RPS4000 agit comme un système d'alimentation
redondant dans des systèmes d'alimentation 12 VCC et agit comme une banque
d'alimentation dans des systèmes d'alimentation PoE (56 VCC).
Contenu de la boîte
Cette boîte contient :
• Système d'alimentation redondant et banque d'alimentation RPS4000
• Cordon d'alimentation CA
• Câble RPS, 60 cm (23,6 pouces), 16 broches
• Guide d'installation (le présent document)
Voyants
Les indicateurs du système d'alimentation sont répertoriés dans le tableau suivant :
Etiquette Couleur Activité Description
PWR Vert Allumé Le RPS4000 est alimenté.
(Alimentation)
État du module Vert Allumé Un APS1000W est présent et fonctionne correctement.
d'alimentation
Jaune Allumé Un APS1000W est présent et ne fonctionne pas
correctement.
Eteint Eteint Il n'y a actuellement pas d'APS1000W.
Etiquette Couleur Activité
Guide d'installation
État du port Vert
RPS
Jaune
Eteint
Ports RPS
Chaque port RPS sur le RPS4000W peut fournir un maximum de 1440W @ 56 VCC et
200W @ 11 VCC. La puissance de sortie dépend des modules d'alimentation installés et
du type de commutateur (Type) et des paramètres du commutateur de partage de
courant (CS).
Les commutateurs suivants sont de l'ancien type de RPS et doivent utiliser le paramètre
de type "Ancien".
FSM7328S
FSM7352S
FSM7226RS
FSM7250RS
GSM7224v2
Pour les autres commutateurs, reportez-vous au Guide d'installation matérielle du
commutateur ou au Manuel de référence dans le site web d'assistance de NETGEAR
pour déterminer le type de RPS.
Installer le RPS4000
Installez le RPS4000 dans un bâti standard de 19 pouces.
Description
Allumé L'appareil est une nouvelle conception de RPS et le
RPS1000 alimente l'appareil.
Clignotant L'appareil est une nouvelle conception de RPS, mais le
RPS 1000 n'alimente pas l'appareil.
Allumé L'appareil est une conception ancienne de RPS, et le
RPS1000 alimente l'appareil.
Clignotant L'appareil est une conception ancienne de RPS, mais le
RPS1000 n'alimente pas l'appareil.
Eteint L'appareil n'est pas alimenté ou l'appareil n'est pas
reconnu.
GSM7248v2 GSM7224P GSM7352S V2H1
GSM7212P GSM7228PS V1H1 GSM752PS V1H1
GSM7212F GSM7328 V1H1 GSM7328FS V1H1
GSM7224R GSM7328 V2H1
GSM7248R GSM7352S V1H1
AVERTISSEMENT : N'empilez PAS l'appareil et ne le placez PAS dans des espaces
réduits ou fermés. Assurez-vous qu'il y a au moins 2 pouces (5 cm) d'espace autour de
votre équipement.

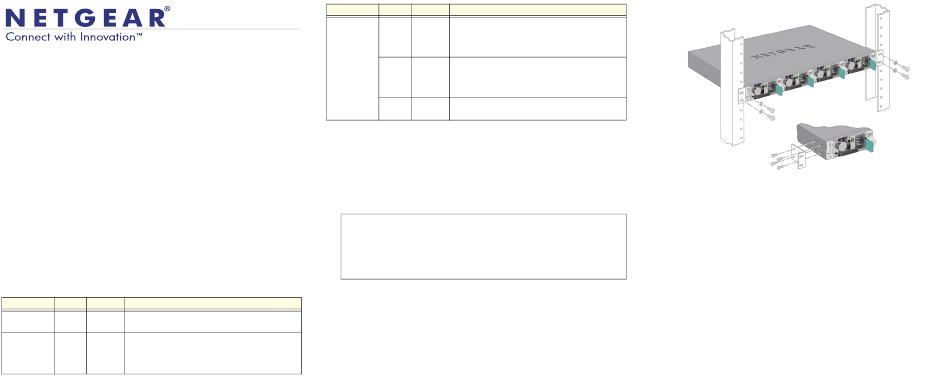

Installez le RPS4000 dans un bâti
Pour installer le RPS4000 dans un bâti, vous avez besoin du kit de montage en bâti de
19 pouces fourni avec votre RPS4000.
1. Fixez les équerres de fixation fournies sur le côté du RPS4000.
2. Utilisez les vis cruciformes fournies pour fixer les équerres sur les côtés du
RPS4000.
3. Serrez les vis à l'aide d'un tournevis cruciforme n°1 pour fixer chaque équerre.
4. Alignez les trous des équerres avec ceux du bâti. Utilisez deux vis à tête
cylindrique large avec des rondelles de nylon pour serrer chaque équerre sur le
bâti.
5. Serrez les vis à l'aide d'un tournevis cruciforme nº 2 pour fixer le commutateur au
bâti.
Vérifiez l'installation
Avant de mettre sous tension, effectuez les vérifications suivantes :
