Installation Sur Un Mur En Retrait; Dimensions - Samsung RM40D Manuel De L'utilisateur

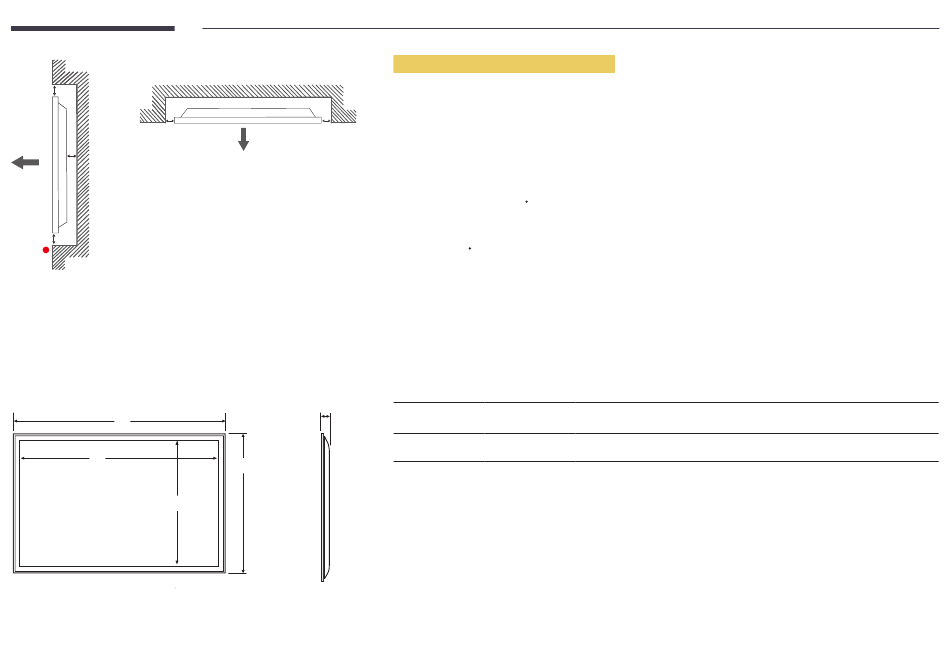

Figure 1.3 Vue latérale
B
D
A
C
E
Figure 1.2 Vue latérale

Dimensions

1
2
3

Installation sur un mur en retrait

― Pour plus d'informations, contactez le service clientèle de Samsung.
Vue en plan
D
A Minimum 40 mm
B Minimum 70 mm
C Minimum 50 mm
D Minimum 50 mm
E Température ambiante : < 35 C
― En cas d'installation du produit sur un mur en retrait, ménagez un espace minimum correspondant aux valeurs spécifiées
ci-dessus entre le produit et le mur pour garantir une bonne ventilation et assurez-vous que la température ambiante reste
inférieure à 35 C.
Nom du
modèle
5
RM40D
RM48D
4
― Tous les dessins ne sont pas nécessairement à l'échelle. Certaines dimensions sont sujettes à modification sans préavis.
Reportez-vous aux dimensions avant de procéder à l'installation de votre produit. Nous ne sommes pas responsables des
erreurs typographiques ou d'impression.
1 1 2 2 3
906,6 (35,69) 887,6 (34,94)
1075,1 (42,33) 1056,1 (41,58)
Unité : mm (en pouces)
3 4 4 5
500,2 (19,69) 532,9 (20,98)
594,9 (23,42) 627,6 (24,71)
65,1 (2,56)
65,5 (2,58)
24
