Norton Clipper CM 41 Manuel D'utilisation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
CM 41
MANUEL D'UTILISATION

Publicité

Table des Matières
loading

Manuels Connexes pour Norton Clipper CM 41

Sommaire des Matières pour Norton Clipper CM 41

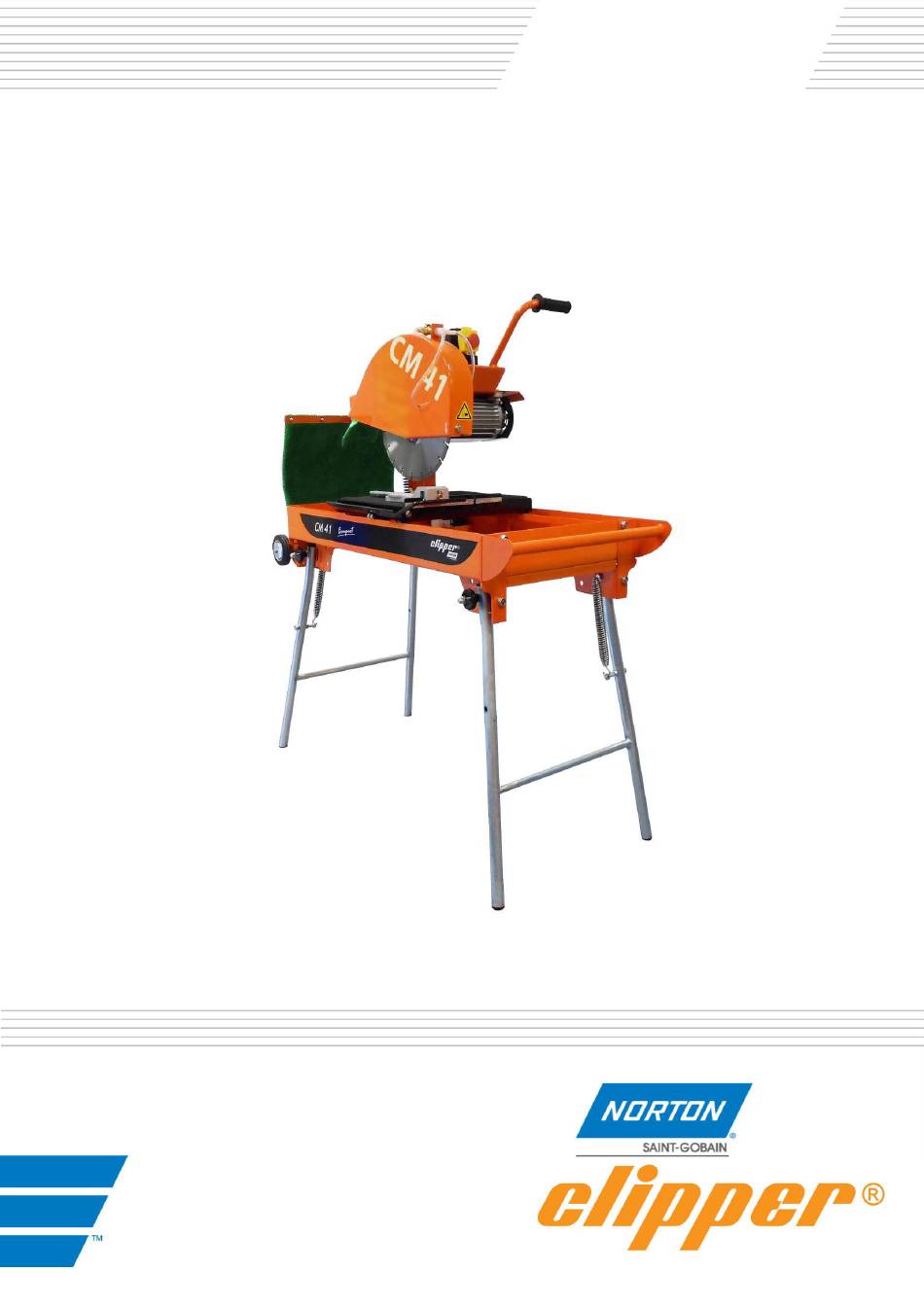

  • Page 1 CM 41 MANUEL D’UTILISATION...
  • Page 3 Déclaration de conformité Le constructeur soussigné: SAINT - GOBAIN ABRASIVES S.A. 190, BD. J. F. KENNEDY L-4930 BASCHARAGE Déclare que le matériel neuf désigné ci-après : CM 41 70184628167 Scie de maçon: Code : est conforme aux dispositions des Directives : ...

  • Page 5: Table Des Matières

    CM 41 MANUEL D’UTILISATION TABLE DES MATIERES CONSEILS DE SECURITE FONDAMENTAUX Pictogrammes Plaquette machine Conseils de prévention à certaines phases de fonctionnement DESCRIPTION DES MACHINES Description sommaire But de l’utilisation Vue d’ensemble des composants Données techniques MONTAGE ET MISE EN ROUTE Montage des outils Montage des poignées et du chariot mobile Mise en place des raccordements...

  • Page 6: Conseils De Securite Fondamentaux

    1 CONSEILS DE SECURITE FONDAMENTAUX La CM 41 est exclusivement destinée à la coupe de matériaux abrasifs à l’aide de disques diamantés NORTON, principalement sur chantier. Une utilisation autre - ou élargie -, contraire aux conseils du fabricant, sera considérée comme non- conforme.

  • Page 7: Plaquette Machine

    Démontez immédiatement les disques déformés ou endommagés, car ils présentent un risque d’accident pendant la rotation.  N’utilisez que des disques diamantés NORTON. L’utilisation d’autres outils peut entraîner l’endommagement de la machine.  Veuillez porter des lunettes de sécurité lors du travail de coupe, et un masque anti-poussière lors de la coupe à...

  • Page 8: Description Des Machines

    Elle peut être utilisée sur chantier mais aussi en milieu industriel. Combinée avec les disques diamantés NORTON, elle offre un haut degré de performance et de qualité de coupe pour des blocs de construction ou des carrelages.
  • Page 9 Bâti et pieds (1) Construction rigide en acier soudé sur gabarit, renforcée par des traverses. La machine est montée sur 2 pieds pliables bloqués par des écrous moletés et est équipée de poignées et de roues de transport. Tête de coupe (2) Exécution en acier soudé...

  • Page 10: Données Techniques

    2.4 Données techniques Moteur 2,2 kW 230V avec protection thermique Protection du moteur IP54 Diamètre maximal de disque 400mm Alésage 25,4mm Vitesse de rotation de la lame 2800 min Profondeur maximale de coupe 135mm (Sans retournement de matériau) Diamètre des flasques 90mm Echelle acoustique dégagée 80 dB (A) (selon ISO EN 11201)

  • Page 11: Montage Et Mise En Route

    3.1 Montage des outils Veuillez n’utiliser que des disques NORTON. Le diamètre maximal de disque supporté par la machine est de 400mm. Le débit maximal de coupe des outils devra être fonction de la vitesse circonférentielle maximale développée par la machine.
  • Page 12  Le disque doit être arrosé suffisamment sur les deux côtés. Vous pouvez régler la quantité d’eau à l’aide du robinet sur le carter de disque.  Si le disque n’est pas suffisamment arrosé, les segments risquent de s’échauffer, ce qui accélère la dégradation et augmente le risque de rupture du disque.

  • Page 13: Transport Et Stockage De La Machine

    4 TRANSPORT ET STOCKAGE DE LA MACHINE 4.1 Sécurité dans le transport Démontez toujours le disque et videz le bac à eau avant le transport ou le déplacement de la machine. Vérouiller le chariot pour qu’il ne représente aucun danger. 4.2 Déroulement du transport Ont peut déplacer la machine de deux façons : une personne seule par les roues de transport les pieds pliés ou avec deux personnes les pieds pliés ou dépliés.
  • Page 14 5.2.1 Coupe forcée Avec cette méthode, la tête de coupe de la machine est verrouillée dans une position fixe et le matériau est poussé vers elle comme l’indique le croquis.  Abaissez la tête de coupe à l’aide de la poignée jusqu’à la profondeur désirée. Pour la coupe du matériau en une seule passe, la tête de coupe sera abaissée de façon à...
  • Page 15  Démarrez la machine.  Placez le matériau en dessous du disque, puis abaissez la tête de coupe jusqu’à ce que le disque touche légèrement le matériau à couper.  Actionnez la poignée de la tête de coupe en exerçant une pression constante. ...

  • Page 16: Entretien, Soin Et Inspection

    6 ENTRETIEN, SOIN ET INSPECTION Afin de maintenir la qualité de coupe dans le temps, et pour un fonctionnement sûr et sans problème de la machine, veuillez vous tenir au plan d’entretien suivant : Contrôle visuel (état général, étanchéité) Ensemble de la machine Nettoyer Flasque et ensemble de Nettoyer...

  • Page 17: Pannes - Causes Et Reparation

    7 PANNES - CAUSES ET REPARATION 7.1 Comportement en cas de panne Lors de panne en cours d’utilisation, éteignez la machine, et débranchez-la du réseau électrique. Des travaux sur le système électrique de la machine ne peuvent être effectués que par un électricien qualifié.

  • Page 18: Schéma Électrique

    7.3 Schéma électrique...

  • Page 19: Service Après-Vente

    : vous gagnerez ainsi du temps et de l’argent ! Cette machine a été fabriquée par Saint-Gobain Abrasives S.A.: 190, Bd. J. F. Kennedy L-4930 BASCHARAGE Grand-duché de Luxembourg Tel. : 00352 50 401 1 Fax. : 00352 50 16 63 http://www.construction.norton.eu e-mail : sales.nlx@saint-gobain.com...
  • Page 20 Tel/Fax: 0048 22 868 29 27 Fax: ++36 1 371 2255 e-mail: norton-diamond@wp.pl e-mail: nortonbp@axelero.hu République Tchèque Norton Diamantove Nastroje Sro Vinohrdadska 184 CS-13000 PRAHA 3 Tel: 0042 0267 13 20 21 Fax : 0042 0267 13 20 21 e-mail : norton.diamonds@komerce.cz...
  • Page 24 Saint-Gobain Abrasives 190, Bd. J. F. Kennedy L-4930 BASCHARAGE LUXEMBOURG Tel: ++352 50401-1 Fax: ++352 501633 e-mail: sales.nlx@saint-gobain.com...
