Pour programmer un contrôleur utilisé pour les modèles réduits d'avions, vous devez modifier l'étiquette du
boîtier de programmation.

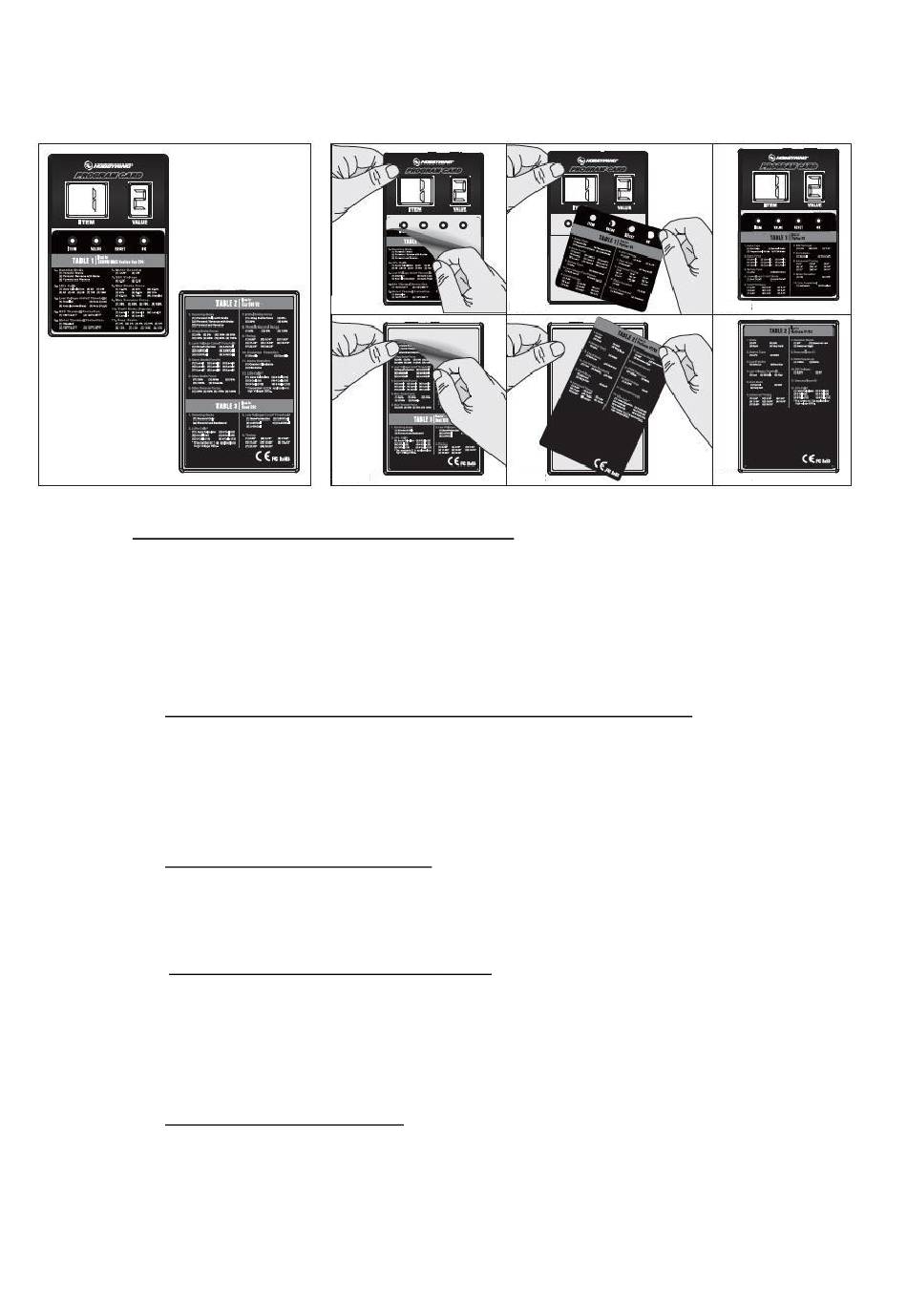

1) Pour la face avant, la procédure est indiquée dans la séquence d'images 3.1 à 3.3.
2) Pour le verso, la procédure est montrée dans la séquence 4.1 à 4.3.
1
2
2. Branchement du boîtier de programmation à DEL
Attention ! La batterie d'entraînement doit être déconnectée du contrôleur avant de connecter le boîtier de
programmation. Sinon, le régulateur ne peut pas être raccordé au boîtier de programmation, car les différentes
connexions des différents régulateurs se traduisent par des types de connexion différents entre le boîtier et le régulateur
de moteur. Veuillez vous reporter au mode d'emploi de votre appareil de branchement pour connaître le type de
branchement correct. Cela s'applique fondamentalement :
1)
Pour régulateurs avec câble de raccordement commun pour récepteur et programmation.
Pour les régulateurs avec BEC intégré, raccorder le câble à trois fils au port "- / + + +/pulse" du boîtier de
programmation.
Pour les régulateurs sans BEC (version OPTO), raccorder le câble à trois fils à la connexion marquée "- / + /
impulsion" sur le boîtier de programmation. Raccordez en outre une batterie rechargeable (4,8 V - 8,4 V) à la prise
marquée "- / +" du boîtier de programmation de l'alimentation électrique.
2)
Pour les régulateurs avec un seul ventilateur
La connexion pour le ventilateur est également la connexion de programmation. Dans ce cas, débranchez le câble
du ventilateur de l'appareil de commande et insérez une extrémité du câble de programmation fourni (compris dans
la livraison) et l'autre extrémité dans le raccord de programmation du boîtier, qui est marqué par "- / +/impulsion".
3)
Pour régulateurs avec câble de programmation séparé
Une fois toutes les connexions effectuées, connectez la batterie d'entraînement à votre régulateur et allumez-la.
Quelques secondes plus tard, le boîtier de programmation LED affiche les réglages actuels de votre contrôleur. Si
rien n'est affiché, veuillez vérifier que toutes les connexions sont correctement branchées. Si tout est correct,
débranchez et rebranchez après 2 secondes. Note : Il faut souvent quelques secondes pour que le boîtier de
programmation à LED affiche l'information.
4)
Programmer le régulateur avec le boîtier
Bouton ITEM : En appuyant sur le bouton "ITEM", vous pouvez sélectionner les paramètres programmables que
vous souhaitez régler ou vérifier. Le numéro correspondant (position) de chaque paramètre est affiché sur l'écran
LED de gauche.
VALUE : Après avoir sélectionné un paramètre programmable, la valeur correspondante du paramètre stocké dans
votre contrôleur est affichée sur l'écran LED de droite. Les valeurs des paramètres peuvent être réglées en appuyant
sur la touche "VALUE".
3.1
4.1
3.1
4.2
programming
connection
connection for external
rechargeable battery
3.3
4.3
