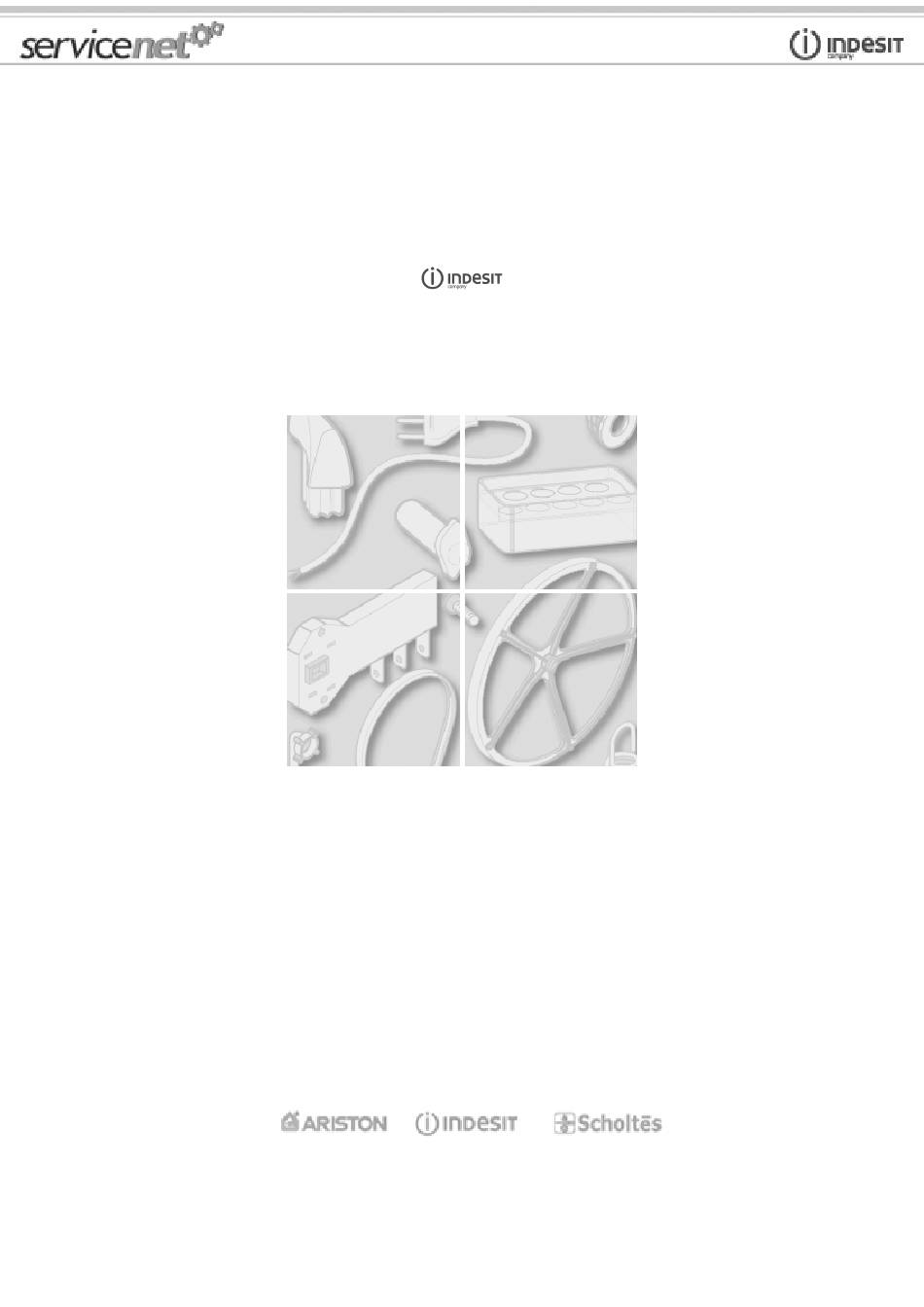

- Page 1 Modèle: C61P6(W)F Code commercial: F030188...
- Page 2 Notes générales Comment utiliser la documentation technique ---------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------- Vous trouverez ici quelques informations générale pour simplifier la consultation de la documentation technique: 1. Les modèles d'une même gamme utilisent les mêmes vues éclatées. De ce fait un modèle ne comporte pas obligatoirement tous les repères présents sur les vues éclatées.
- Page 3 4280110 Vue éclatée mod.C61P6(W)F page 3...
- Page 4 4280110 Liste de pièces détachées Repè Code SAV De S/N À S/N Remplacem Description Notice Code C00098815 livret instructions 7pizza fr c60x60 C00064145 isolant equerre couvercle droit (482000075286) C00064143 equerre couvercle droite (482000027146) C00064133 1 x C00118922 butee caoutchouc blanche (482000053941) (482000029057) C00098776...
- Page 5 C00082678 1 x C00116140 tube arrivee gaz l=380 mm (482000054934) (482000028873) C00090205 vis m5x15 te bride copreci (482000077482) C00088881 bride de robinet (482000027767) C00090011 robinet multigaz 1 voie 41 copreci (482000027798) C00090013 robinet multigaz 1 voie 30 copreci (482000027799) C00098814 micro-allumage (482000028303) C00098785...
- Page 6 4280110 Liste de pièces détachées Repè Code SAV De S/N À S/N Remplacem Description Notice Code C00052927 coupe brul.auxiliaire (482000026820) C00052939 bec bruleur auxiliaire butane 50 (482000026830) C00066166 bec bruleur auxil. metane 79 (482000027225) C00052926 coupe bruleur semi-rapide (482000026819) C00052934 clips de fixation de bougie (482000026827) C00052951...
- Page 7 C00064144 equerre couvercle gauche (482000027147) C00098783 goulotte condensation tole l=430 n1015059 (482000078604) C00108843 1 x C00275415 joint pvc sr 5x5 (482000079420) (482000023159) C00111137 goulotte condensation plast l=463 (482000028498) C00002470 clip (482000072581) C00008569 rondelle de bougie/micro (482000072616) C00009296 1 x C00002506 ecrou m6x6x10 (482000055823) (482000063081)
- Page 8 4280210 Vue éclatée mod.C61P6(W)F page 8...
- Page 9 4280210 Liste de pièces détachées Repè Code SAV De S/N À S/N Remplacem Description Notice Code C00098800 cheminee c60x60 lodz (482000091575) C00094418 arret cable alimentation (482000090899) C00084798 1 x C00196984 cable alimentation (482000077005) (482000083360) C00081601 20316... bornier electrique monofase itw x (482000027503) f2000 C00271142...
- Page 10 C00081585 vis taptite (482000027500) C00098787 plaque c60x60 lodz (482000028300) C00016119 1 x C00055585 pied (482000055015) (482000022647) C00139991 tole de separation four / tiroir (482000081474) C00084756 douille fixation m4 (482000027642) C00084753 panneau lateral gauche four auto- (482000027641) nettoyan C00084752 panneau lateral droit four auto- (482000027640) nettoyant C00112103...
- Page 11 4280210 Liste de pièces détachées Repè Code SAV De S/N À S/N Remplacem Description Notice Code C00076978 lampe four 25w 220v (482000022693) C00078426 douille 25 w 230 v (482000022698) C00081574 1 x C00119339 traverse arriere (482000053635) (482000022890) C00081589 moteur turbine (air brasse) 220- (482000022704) 240v 30w C00098788...
- Page 12 4280310 Vue éclatée mod.C61P6(W)F page 12...
- Page 13 4280310 Liste de pièces détachées Repè Code SAV De S/N À S/N Remplacem Description Notice Code C00013413 commutateur plaque electrique n1015106 (482000022580) 6+0 positio C00082435 1 x C00196055 commutateur four electr. speed- (482000054687) (482000030249) cooking C00098807 1 x C00117646 tableau de bord blanc c61p6(w)f (482000056354) (482000063413) C00074135...
- Page 14 C00098779 languette droit de tiroir 60x60 (482000022805) C00098796 charniere porte four normale (482000028302) c60x60 C00033337 support charniere top90 tr 38 (482000026242) C00098804 1 x C00117520 disque bouton blanc c60x60 lodz (482000054210) (482000028963) C00098808 contre-tableau de bord c60x60 5 touches C00078436 thermostat electrique four (482000022699) C00052592...
- Page 15 Notices n1015059: MODIFICATION DE LA GOULOTTE DE RECUPERATION DE LA CONDENSATION SUR LES CUISINIÈR ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- A partir du n° de série 40527.0001, la goulotte de récupération de la condensation située sur la partie arrière du plan de travail a été modifiée. ANCIENNE PIECE (n°...
- Page 16 de gaz. mod.C61P6(W)F page 16...
- Page 17 mod.C61P6(W)F page 17...
- Page 18 n1015106: COMMUTATEUR PLAQUES 013413 ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Les commutateurs de plaques utilisés en production peuvent provenir de trois fournisseurs différents: Deka, Ego et Dreefs. Les trois commutateurs, même s'ils sont visuellement différents sont fonctionnellement interchangeables. Le code 013413 utilisé en SAV est le commutateur EGO. Vous trouverez ci-joint un schéma de chaque commutateur ainsi que le schéma de branchement.
- Page 19 mod.C61P6(W)F page 19...
- Page 20 n1015131: MODIFICATION DU VOYANT ROUGE ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Les cuisinières concernées par cette notice ont été dotées d'un nouveau voyant rouge avec résistance anti-luminescence réf. c00141232 pour remplacer le modèle précédent réf. c00074157. Modèles et n° de série à partir duquel la modification a été introduite : 30763C65SP1(W)BS/N 51013.0001 30188C61P6(W)FS/N 51029.0001 30747C61SP6(X)TS/N 51029.0001...
- Page 21 30799C6VP4(X)RS/N 51029.0001 30186C65P6XFS/N 51122.0001 30248C66SP6(X)IS/N 51205.0001 30773C67SP6XNGS/N 51205.0001 30246C67SP2XIS/N 60107.0001 30764C65SP2XBS/N 60107.0001 mod.C61P6(W)F page 21...
- Page 22 Schémas électriques Cod. 16001725000 mod.C61P6(W)F page 22...
- Page 23 Légende Légende: 16001725000 Transformateur allumage Plaque electrique (Normale et rapide) Transformateur allumage Prise de courant Commutateur four Programmateur cuisson Commutateur plaque (Normale et Rapide) Potentiometre avec thermostat Commutateur plaque (Automatique) Plaque electrique DC DR Fiche de controle bruleur double Capteur avec thermostat Soupape electrique Resistance grilloir exterieure Programmateur pour la fin cuisson...
