Manuels Connexes pour Indesit CDE129ALL
Sommaire des Matières pour Indesit CDE129ALL

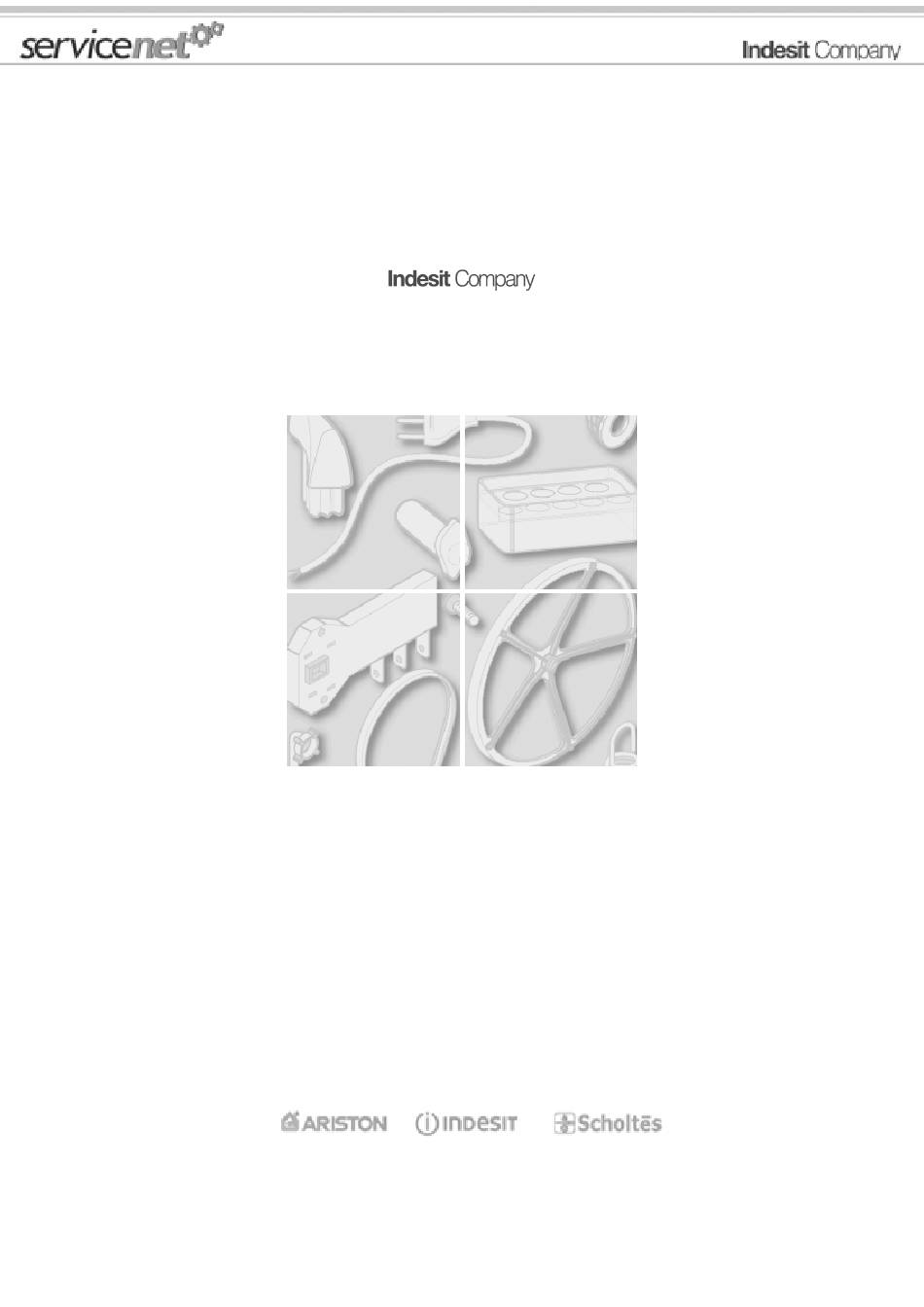

- Page 1 Modèle: CDE129ALL Code commercial: 32570...
- Page 2 6. Certaines notices techniques sont générales et ne sont liées à aucune pièce détachée. Afin d'éviter toute confusion, il faut faire attention à la section notice et constament vérifier les mises à jour de la documentation. 7. La couverture de la documentation indique le nom du modèle et son code commercial mod.CDE129ALL page 2...
- Page 3 1140130B Vue éclatée mod.CDE129ALL page 3...
-
Page 4: Pièces Détachées
C00116604 poignee temporisateur pw evoii 80325700900 C00087818 1 x C00116585 hublot complet n1040359 80325700000 C00116585 hublot complet pw cde 80325700900 80325700905 C00065250 1 x C00116580 poignee complete porte n1040359 80325700000 C00116580 poignee complete porte pw 80325700900 80325700905 mod.CDE129ALL page 4... - Page 5 C00064539 plaquette charniere C00058277 1 x C00058030 plaquette C00058030 kit aimant C00033428 aimant C00045656 support aimant C00045655 rondelle reglage aimant C00024221 bague C00085004 listel de compensation blanc C00064550 support tuyau vidange C00089803 bouchon d = 53 mm mod.CDE129ALL page 5...
-
Page 6: Vue Éclatée
1140340 Vue éclatée mod.CDE129ALL page 6... - Page 7 20 mm 80325700900 C00074153 entretoise bride moteur l= 187 mm C00040932 ecrou de surete m6 C00094023 moteur triphas cim2-55 standard n1040351 80325700000 n1040362 C00097258 tachimetrique moteur collec.ceset C00116103 moteur triphas standard (bloc 80325700900 80325700905 C00066086 resistance thermofusible mod.CDE129ALL page 7...
- Page 8 1 x C00143989 module triph.sans eprom wd mf n1040378 80325700000 80325700900 C00119349 1 x C00143068 module triph.sans eprom 3.5 it-eu 80325700905 C00111076 eeprom cde129all evoii s/w n1040362 80325700000 C00118112 eeprom cde129all evoii s/w n1040378 80325700900 C00141784 eeprom cde129all evoii s/w 80325700905 mod.CDE129ALL...
- Page 9 1140960 Vue éclatée mod.CDE129ALL page 9...
-
Page 10: Liste De Pièces
C00093721 cablage terra 240000700y0 n1040365 80325700000 80325700900 C00093726 cablage comunic. display C00093716 cablage ras - ra 240000700h0 C00093715 cablage mr 240000700d1 C00093713 cablage evl + evp 240000700c1 C00141769 cablage eva - mv - ntcas 3.5 -3.0 80325700905 mod.CDE129ALL page 10... - Page 11 1180240 Vue éclatée mod.CDE129ALL page 11...
- Page 12 1 x C00094097 cuve- ensemble 46 l. cv5-b5 ld n1040300 1 x C00094280 n1040371 C00092273 durite detersif C00096077 croisillon avec bague etancheite n1040300 C00074211 poulie conduite d=210 mm h=20 n1040365 C00074218 courroie l=1046 - 1051 mm h8 n1040365 80325700000 mod.CDE129ALL page 12...
- Page 13 1180240 Liste de pièces détachées Repè Code SAV De S/N À S/N Remplacem Description Notice Code C00118629 courroie l=1046 - 1051 mm h8 80325700900 80325700905 C00001109 loctite 270 10 gr. C00033026 confection graisse ambljg. ta 100 mod.CDE129ALL page 13...
- Page 14 1180410 Vue éclatée mod.CDE129ALL page 14...
- Page 15 C00038358 vis m8x16 (loctite) C00032972 ecrou fixation de turbine C00080658 turbine de ventilation for motor C00054790 vis m5 x 16 tcb t.e. st C00087919 carter de sechage kit C00087920 1 x C00098711 moteur de ventil 230v.50hz mod.CDE129ALL page 15...
- Page 16 *** LISTE DES ERREURS, DES PANNES ET DES AVERTISSEMENTS *** F01 : Triac Moteur court-circuit - Contrôler l'existence de fuites d'eau susceptibles d'atteindre le connecteur J9 et de mettre en court-circuit les contacts correspondants - Contrôler le bornier moteur (problèmes pouvant être dus à mod.CDE129ALL page 16...
- Page 17 - Contrôler la connexion du pressostat sur le connecteur J3, broches 2 et 3 : il ne doit pas y avoir de continuité ohmique (commune avec plein). - Contrôler la connexion du pressostat sur le connecteur J3, broches 2 et 4 : il doit mod.CDE129ALL page 17...
- Page 18 - Contrôler NTC sur les broches 7 et 8 du connecteur J10 : vérifier que la valeur ohmique de la sonde à température ambiante (20°C) correspond à 20Kohms env. - Contrôler la continuité du câblage des connecteurs J10 /NTC - Remplacer NTC - Remplacer la carte mod.CDE129ALL page 18...
- Page 19 3 et 1. - Remplacer le crochet de la porte - Remplacer le blocage de la porte - Remplacer la carte F18 : Erreur de communication entre microprocesseur et DSP (Digital Signal Processor) - Remplacer la carte mod.CDE129ALL page 19...
- Page 20 20...
- Page 21 21...
- Page 22 Le nouveau module led conserve le même code SAT que le précédent C00109856; il peut également être utilisé sur les modèles antérieurs à la modification, exception faite pour ceux faisant partie de la liste ci-après pour lesquels, en cas de remplacement du mod.CDE129ALL page 22...
- Page 23 29769 - AVSL129R 29116 - AVSL66IT 28427 - AVSL68IT 28638 - AVSL80R 29117 - AVSL89IT 33214 - BWD129ALL 33213 - BWM129UK 32570 - CDE129ALL 32569 - LBE129ALL 32306 - LBE68ALL 29772 - AVXL109R 30081 - AVL62EX 30879 - AVL68ITBG 33191 - AVL66PITBG mod.CDE129ALL...
- Page 24 Moteurs triphasés avec stator de 40 mm pour lave-linge séchants. ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- A partir du n° de série 50315.0001, les lave-linge séchants CDE129ALL, MLSE129ALL et BWM 129 sont équipés du moteur triphasé code 116103. La nouvelle pièce n'est pas interchangeable individuellement avec celle avant modification.
- Page 25 (LVA code C00094280 et LVB code C00094282), il faut procéder comme suit : 1, Eliminer de l'appareil le contrepoids supérieur 2, Reculer les ressorts de balancement dans les trous de logement plus en arrière (voir fig.001) 3, Fixer les amortisseurs sur les trous antérieurs du meuble (voir fig.002) mod.CDE129ALL page 25...
- Page 26 80288730905 - 51024.0001 - C00141772 - AVD149EX 80298490905 - 51017.0001 - C00141774 - AVL169EU 80319300905 - 51015.0001 - C00141775 - AVSL129IT 80328540905 - 51017.0001 - C00141773 - AVL135FR 80314940905 - 51020.0001 - C00141777 - AVSL9EIT 80325690905 - 51003.0001 - C00141784 - LBE129ALL mod.CDE129ALL page 26...
- Page 27 80305920905 - 51024.0001 - C00141781 - AMD109EU 80332140905 - 51011.0001 - C00141779 - BWD129 80305890905 - 51025.0001 - C00141782 - AMD129EU 80325700905 - 51011.0001 - C00141784 - CDE129ALL 80305960905 - 51005.0001 - C00141785 - AML89EU 80305980905 - 51013.0001 - C00141787 - AML129EU 80300070905 - 51013.0001 - C00141788 - AML125FR...
- Page 28 28...
- Page 29 Code C00092157 - Hublot complet EVOII 180° blanc 27 verre profond ; Code C00096193 - Meuble EVOII pour charnière 150° blanc 27. La charnière code C00064541 continue d'être utilisée sur les modèles encastrables de Comunanza. n1040359: Blanc Polar White usine de Comunanza ---------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------- mod.CDE129ALL page 29...
- Page 30 Pour une certaine période, les deux blancs sont disponibles. La modification du coloris concerne les pièces suivantes : Boîtier, panneau arrière, top, bandeau de commande, poignées, touches, manettes, disque manette, hublot et socle. mod.CDE129ALL page 30...
-
Page 31: Schémas Électriques
Schémas électriques Cod. 16001817900 mod.CDE129ALL page 31... - Page 32 Légende Légende: 16001817900 mod.CDE129ALL page 32...
- Page 33 Schémas électriques Cod. 21500759700 Schémas valable pour les codes industriels suivants 80325700000,80325700900 mod.CDE129ALL page 33...
- Page 34 Légende Légende: 21500759700 mod.CDE129ALL page 34...
- Page 35 Schémas électriques Cod. 21500901000 Schémas valable pour les codes industriels suivants 80325700905 mod.CDE129ALL page 35...
- Page 36 Interrupteur On/Off Thermostat de basse temperature Interrupteur N.C. 1/2 charge Terre croisillon Interrupteur exclusion essorage Terre bride Hydro-economiseur Terre generale Interrupteur ridution essorage Thermostat Interrupteur porte Thermostat 1ere temperature Interrupteur ligne Thermostat 2eme temperature Hydro-stop Thermostat 3eme temperature mod.CDE129ALL page 36...
- Page 37 Bobinage moteur lavage Terre pompe de vidange Bornier Terre resistance Micro-interrupteur porte Thermostat de securite Micro-retardateur Contact de terre du timer Moteur timer Contact de terre du thermostat Moto-ventilateur Terre cuve MV -Ras Resistance de sechage Temporisateur mod.CDE129ALL page 37...
