VEK MNH1-R24-A
DE - Kurzanleitung
HINWEIS
Betriebsanleitung lesen
Detaillierte Anweisungen und ausführliche Informationen finden Sie in
der vollständigen Betriebsanleitung zum Produkt. Das Dokument steht
auf der Homepage des Herstellers unter
HINWEIS
Anleitung lesen und aufbewahren
Lesen Sie das Dokument vor der ersten Verwendung des Produkts
und bewahren Sie es für späteres Nachschlagen auf!
HINWEIS
Wartung und Reparaturen
Für dieses Produkt ist keine Wartung und Instandhaltung erforderlich.
Bei Störungen und Defekten wenden Sie sich bitte an den Verkäufer
oder Hersteller.
ACHTUNG
Unsachgemäße Verwendung
Für das Gerät gelten die Gewährleistungsbestimmungen des
Herstellers in der zum Zeitpunkt des Kaufs gültigen Fassung. Für eine
ungeeignete, falsche manuelle oder automatische Einstellung von
Parametern für ein Gerät bzw. ungeeignete Verwendung eines
Gerätes wird keine Haftung übernommen.
Unzulässige Reparaturen
Reparaturen dürfen nur vom Hersteller durchgeführt werden. Bei
Zuwiderhandeln ist die Sicherheit gefährdet und führt zu einem Verfall
der Gewährleistung.
Zulässige Spannungsquellen
Die Spannungsversorgung muss die Anforderungen für
Schutzkleinspannungen (SELV, „Stromkreise und Stromquellen
begrenzter Leistung") erfüllen.
Erforderliche Sicherheitseinrichtungen
Das Gerät darf nicht als Sicherheitsbauteil im Sinne der
Maschinenrichtlinie 2006/42/EG, der Bauproduktenverordnung
305/2011/EU oder anderer Sicherheitsvorschriften verwendet werden.
In Anlagen mit Gefährdungspotential sind zusätzliche
Sicherheitseinrichtungen erforderlich!
Das Produkt am Ende seiner Lebensdauer gemäß den
geltenden gesetzlichen Bestimmungen entsorgen.
1 Produktübersicht
Produktbestandteile
Verkehrsdetektor VEK MNH1-R24-A
Steckklemmenblöcke: 1x Versorgung, 1x Schleifen, 2x Relais
Kurzanleitung
Tab. 1: Lieferumfang
VEK MNH1-R24-A KURZANLEITUNG 1.4 DE
www.feig.de zur Verfügung.

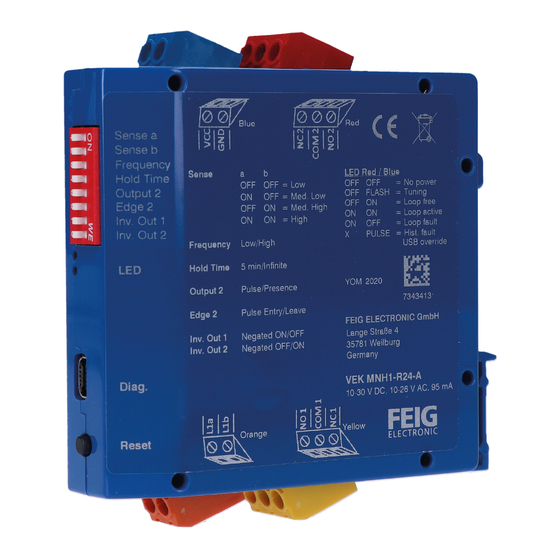

Abb. 1: Verkehrsdetektor VEK MNH1-R24-A
Index Komponente
A DIP-Schalter
B Schleifenkanal LEDs (rot + blau)
C USB-Anschluss
D Reset-Taste
E Schleifeneingang (orange)
F Relais-Ausgang 1 (gelb)
Montagevorrichtung für DIN-Schiene TS35 („Hutschiene")
G
H Relais-Ausgang 2 (rot)
I AC/DC-Anschluss (blau)
Tab. 2: Komponentenliste VEK MNH1-R24-A
Technische Daten
Abmessungen
Spannungsversorgung
(1x blau, 2-polig)
Schutzart
zulässige Betriebstemperatur
relative Luftfeuchtigkeit
Schleifeneingang
•
max. Induktivitätsbereich
•
empfohlener
Induktivitätsbereich
•
Arbeitsfrequenz
•
max. Zuleitungslänge
•
max. Innenwiderstand
Signalausgänge
•
2x Relais
Konfigurationsschalter
LED Statusanzeige
Reset
1 | 4
22,5 x 79,0 x 81,0 mm (BxHxL, ohne
Klemmen)
10 – 30 VDC / 10 – 26 VAC,
max. 2 W (SELV)
IP20
-37 – +70 °C
< 95 % (nicht betauend)
1x orange, 2-polig
20 – 700 H (siehe Hinweis 1)
100 – 300 H
30 – 130 kHz
200 m
20 Ω (einschließlich Zuleitung)
1x gelb + 1x rot, je 3-polig
max. 48 V (AC/DC), 2 A, 60 W,
125 VA (SELV)
min. 1 mA / 5 V (siehe Hinweis 2)
8-poliger DIP-Schalter
1x blau + 1x rot
Drucktaster
