Raccordement de l'alimentation
Remarque!
L'état de la batterie est vérifié toutes les 5 minutes par le bloc d'alimentation (APS-PBC-60 ou
APS-PSU-60).
Comme les niveaux de charge/décharge de la batterie ont tendance à varier, l'AMC2 fournit
des informations sur l'état de la batterie toutes les 10 minutes. Cette fonctionnalité permet
d'obtenir des informations plus fiables sur l'état de la batterie.
4.7.1
Alimentation directe
Connectez l'alimentation au connecteur à vis enfichable à POWER7 broches. Reportez-vous au
Schémas de connexion, Page 35 pour obtenir un schéma complet.

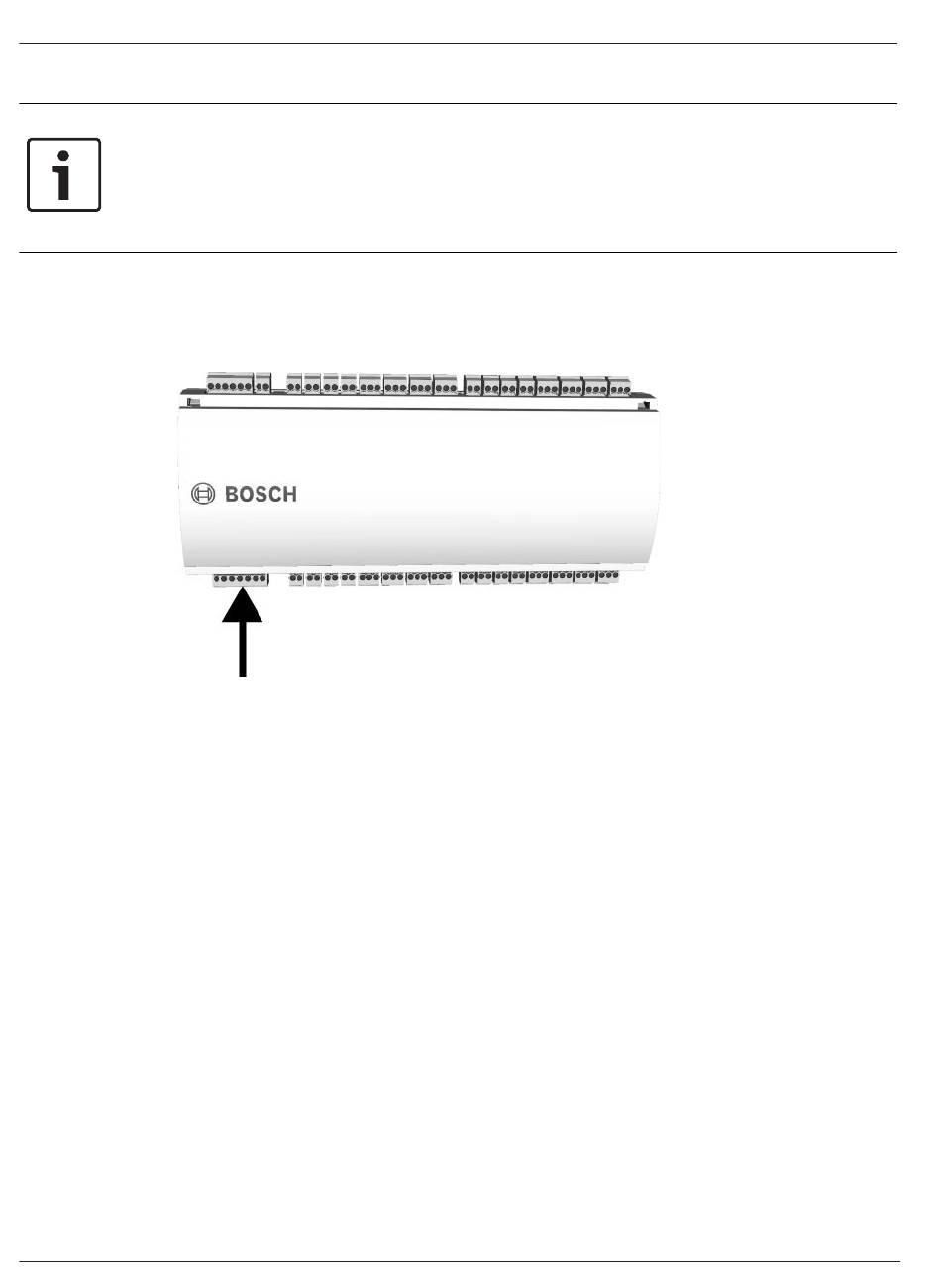

Figure 4.6: Emplacement du connecteur d'alimentation
Connectez une alimentation externe (10 - 30 Vdc) pour l'AMC2-4R4 à la broche 1 (positive) et
à la broche 3 (0 V) du connecteur à vis enfichable.
Si une alimentation sans coupure (UPS) est utilisée, la sortie de relais des signaux
d'alimentation correcte depuis l'UPS est connectée aux broches suivantes :
–
–
–
Dans le cas contraire, ces broches doivent être court-circuitées.
4.7.2
Alimentation via l'interface RS-485
L'alimentation peut être fournie par l'AMC2-4W. Dans ce cas, les broches d'alimentation 1 et 2
doivent être connectées, ainsi que les lignes de données sur les broches 3 - 6.
2020-01 | V02 |
broches 4 et 7 pour l'alimentation AC correcte
broches 5 et 7 pour alimentation Batterie correcte
broches 6 et 7 pour l'alimentation DC correcte
