16
fr | Installation
4.4
Fermeture du boîtier
Avant d'aligner les capots, débranchez tous les connecteurs à vis enfichables. Insérez les
crochets situés sur le bord inférieur du capot avant dans les saillies du bord inférieur du capot
arrière en plastique [1]. Assurez-vous que le logo BOSCH n'est pas à l'envers. Le bord
supérieur du capot avant est maintenant aligné avec les fermetures encliquetables à deux
points situées sur le bord supérieur du capot arrière [2] ; il peut alors être mis en place sans
forcer.
Le processus de fermeture correspond donc au processus d'ouverture inversé.

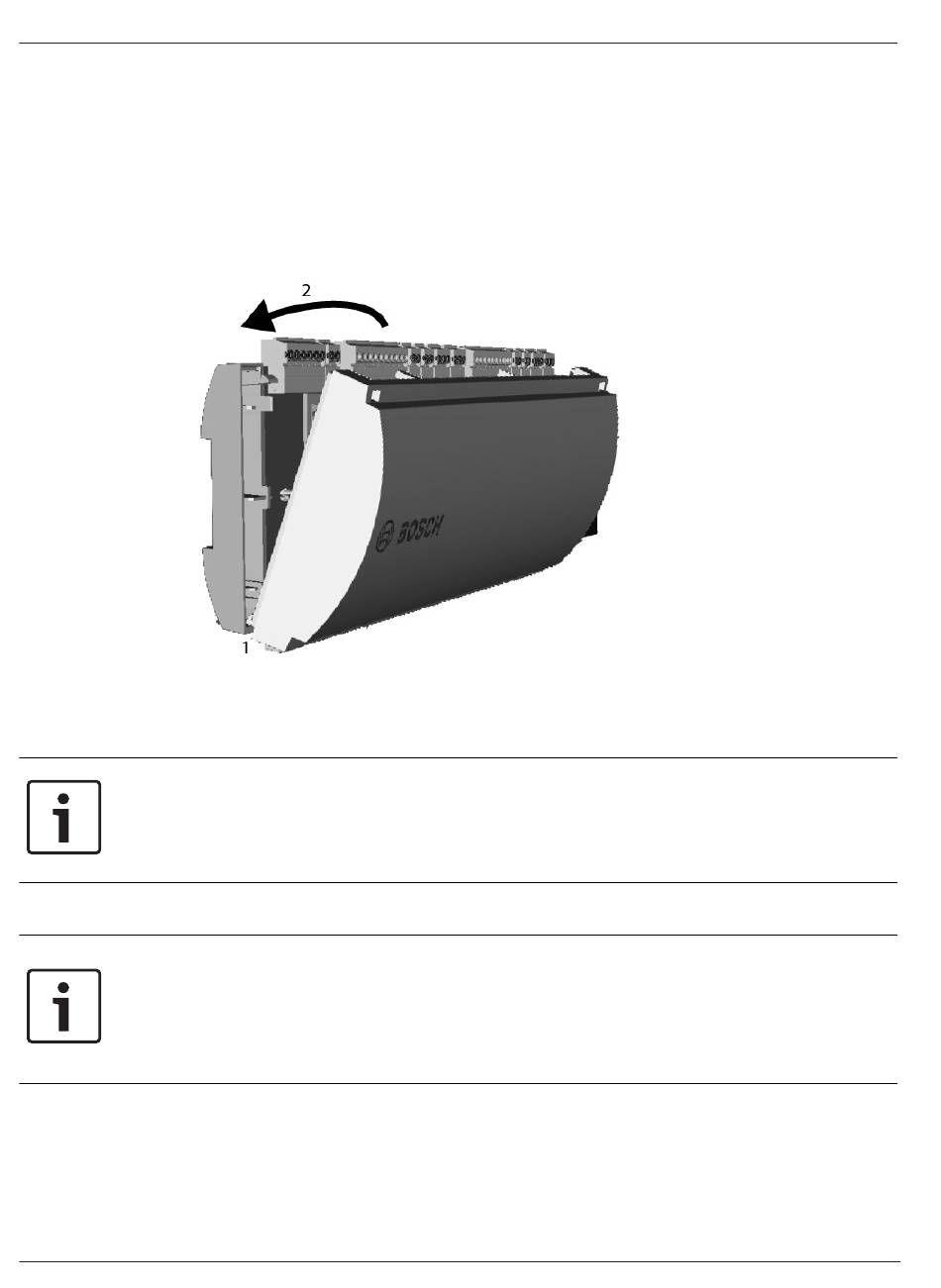

Figure 4.4: Fermeture du boîtier d'extension
Remarque!
Risque d'endommagement de l'appareil
Si une pression excessive est requise pour fermer le capot avant, ce dernier est
probablement mal crocheté dans le capot arrière. Dans ce cas, le bouton « Dialog » (Boîte de
dialogue) situé sur le capot avant ne sera pas aligné et ne fonctionnera pas correctement.
4.5
Câblage
Remarque!
Risque de dommages
Les câbles utilisés dans le système de contrôle d'accès AMC2-4R4 ne sont pas sujets aux
interférences électriques. Toutefois, vous devez veiller à ne pas acheminer les câbles à
proximité de câbles et équipements de commutation fortement sollicités. Si cela est
inévitable, croisez le câble aux angles droits tous les 1 à 2 m, afin de réduire les interférences.
4.5.1
Données de conducteur pour alimenter l'AMC2
En utilisant le calcul ci-dessous, vous pouvez déterminer le type de câble à utiliser. Si vous
connectez l'alimentation et le périphérique AMC à l'aide du jeu de câbles fourni avec le boîtier,
ce calcul n'est pas nécessaire.
2020-01 | V02 |
Installation manual
AMC2 Extensions
Bosch Access Systems B.V.
