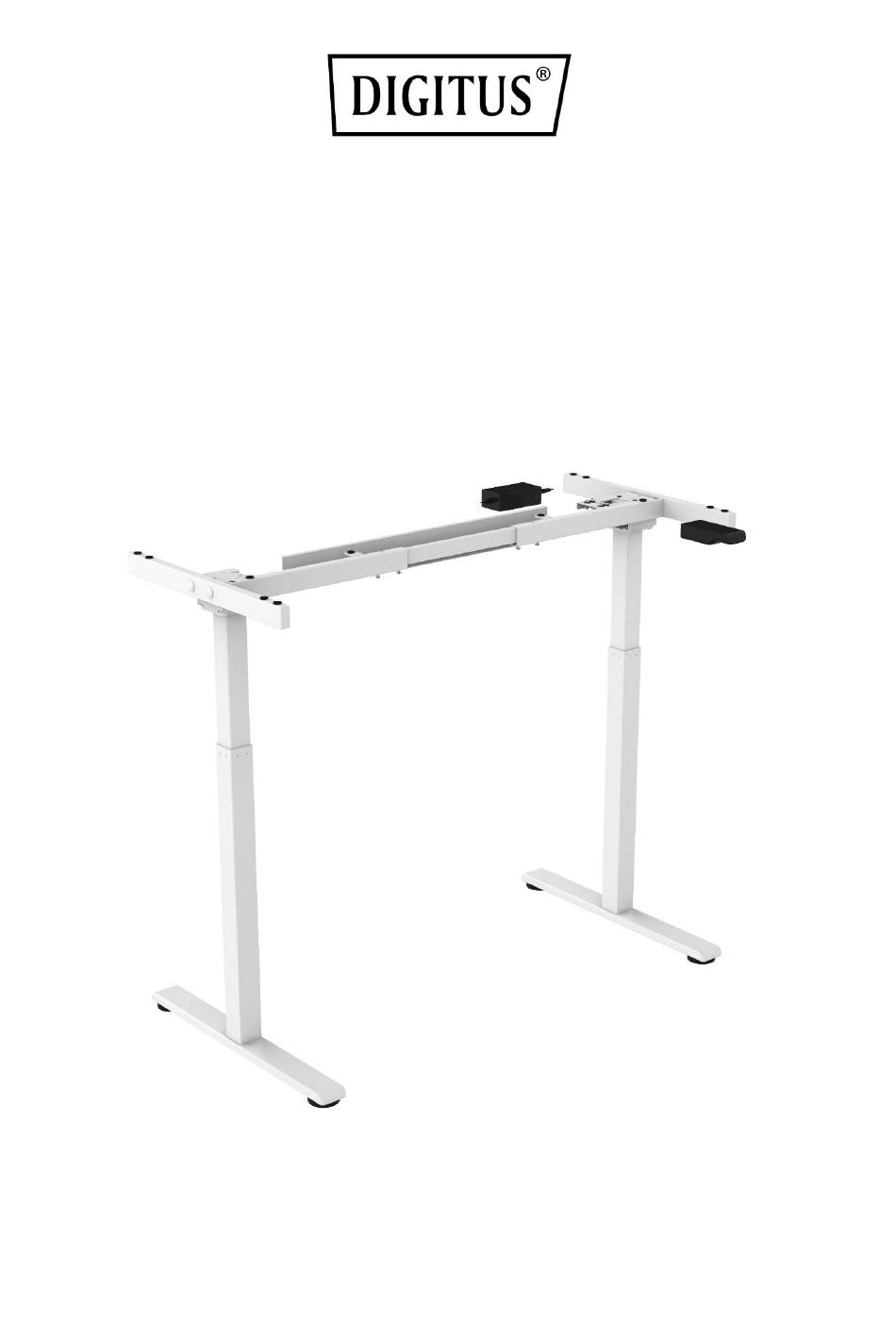

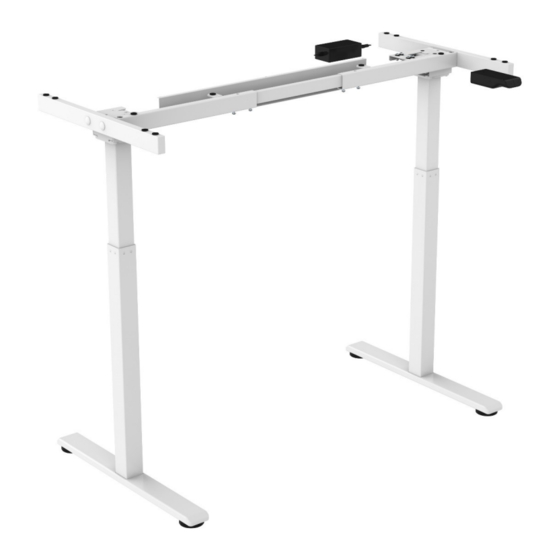

- Page 1 Piètement de bureau réglable en hauteur électriquement Notice de montage et présentation du cadre DA-90430 DA-90431 DA-90432...
-
Page 2: Table Des Matières
Sommaire 1. Introduction ................... 3 2. Fonctionnalités ................3 3. Contenu de la livraison ..............3 4. Vue d'ensemble du produit ............4 4.1 Liste des consommables ............. 4 4.2 Liste des éléments ..............4 5. Installation ..................6 Étape 1 ..................... 6 Étape 2 ..................... -
Page 3: Introduction
Épargnez-vous le coût et les tracas liés à la recherche d'un bureau réglable en hauteur et utilisez simplement le cadre de table DIGITUS® réglable en hauteur électriquement à la place. Ce kit convient à tous les plateaux de table d'une largeur de 110 à... -
Page 4: Vue D'ensemble Du Produit
4. Vue d'ensemble du produit 4.1 Liste des consommables Attention : Les schémas ci-dessous sont donnés à titre indicatif et peuvent différer légèrement du produit et des accessoires reçus. Veuillez contacter le service clientèle s'il manque des pièces ou si vous rencontrez des problèmes lors de l'installation. - Page 5 N° Élément Qté ○ Traverse gauche Traverse du ○ milieu / barre de raccordement ○ Traverse droite Barre de ○ transmission ○ Plaque décorative ○ Colonne de levage ○ Support latéral ○ Pied Câble d’alimen- ○ tation du boîtier de commande Boîtier de ○...
-
Page 6: Installation
Fiche ○ d’alimentation ○ Serre-câble 5. Installation Étape 1 Installation des traverses et de la barre de transmission Insérer les traverses aux deux extrémités de la barre de transmission et assurez-vous que les étiquettes ne soient pas exposées. - Page 7 Desserrer les traverses avant de les insérer Serrer les traverses après les avoir insérées...
- Page 8 Étape 2 Installation des supports latéraux Utilisez une clé Allen 5x5 (avec croix) (H) pour serrer les vis (E), fixez les supports latéraux ⑦, et enfoncez les capuchons (A) sur les vis.
- Page 9 Étape 3 Attacher le plateau de table aux traverses Remarque : Veillez à positionner la traverse au milieu du plateau en laissant une distance identique de chaque côté, puis fixez-la. Si la largeur de la traverse n'est pas adéquate, reportez-vous à l'étape 1 pour régler la largeur. 1.
- Page 10 Étape 4 Installation de la plaque décorative et du boîtier de commande 1. Consommables à utiliser ST4.2x19 Fixez la plaque décorative ⑤ avec les vis (C) pour cacher les parties principales de la barre de transmission ; fixez le boîtier de commande ⑩...
- Page 11 Étape 5 Branchement du boîtier de commande, du moteur et de l’adaptateur secteur Raccordez le câble d’alimentation ⑨, le boîtier de commande ⑩ et l’adaptateur secteur ⑪ comme indiqué sur la figure et utilisez des serre-câbles ⑬ pour ordonner les câbles. Ensuite, fixez l'adaptateur secteur ⑪...
- Page 12 Étape 6 Assemblage de la colonne de levage 1. Comme indiqué sur la figure, insérez la colonne de levage dans l’engrenage. 2. Faites tourner la colonne de levage ⑥ jusqu'à la position indiquée sur la figure, tournez dans le sens des aiguilles d'une montre après insertion complète.
-
Page 13: Comment Utiliser Le Boîtier De Commande
Étape 7 Installation des pieds Comme indiqué sur la figure, installez les pieds ⑧ sur les colonnes et serrez les 8 vis (F) avec une clé Allen 4x4 (H). Une fois l'installation terminée, retournez le bureau et branchez l'alimentation électrique, ensuite vous pouvez commencer à... -
Page 14: Fonctionnement Du Boîtier De Commande
6.1 Fonctionnement du boîtier de commande Fonctionnement des boutons Appuyez sur les boutons « » ou « » haut/bas pour régler la hauteur du bureau Fonction de réinitialisation À la position la plus basse (hauteur), appuyez longuement sur le bouton «... -
Page 15: Consignes De Sécurité Et D'utilisation
1. Reset Descend mais ne monte pas 2. Contactez votre fournisseur ou revendeur 1. Vérifier s'il y a surcharge, charge Glissement vers le bas maximale : 70 kg 2. Contactez votre fournisseur ou revendeur 6.3 Consignes de sécurité et d'utilisation Consignes de sécurité... - Page 16 Débranchez la fiche d'alimentation avant le nettoyage, essuyez la poussière sur la surface avec un chiffon légèrement humide, faites attention à ne pas laisser de gouttes pénétrer à l'intérieur du matériel, veillez à ne pas desserrer le connecteur. Le boîtier électrique contient des composants électroniques, des métaux, ...
- Page 17 Aucune tentative de reconstruction du cadre du bureau n’est autorisée N’ajoutez aucune pièce aux jonctions réglables du cadre de bureau L’utilisation en extérieur est interdite Lorsque le bureau monte/descend, veillez à maintenir une distance de sécurité suffisante pour éviter tout risque de collision entre le plateau et les objets environnants.
- Page 18 Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Allemagne...
